特别提醒：J-SJP-M-LA1705手动火灾报警按钮现已停产，现用J-SJP-M-TX3140代替。

一、J-SJP-M-LA1705手动火灾报警按钮概述：

　　 J-SJP-M-LA1705型手动火灾报警按钮(以下简称报警按钮)，结构美观大方，安装接线方便牢靠。当人工确认发生火灾后，按下报警按钮上的按片，即可向控制器发出报警信号，控制器接收到报警信号后，将显示出报警按钮的编码信息并发出报警声响，将消防电话分机插入电话插孔即可与电话主机通讯。本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼以及空气湿度大等环境恶劣的场所。


二、J-SJP-M-LA1705手动火灾报警按钮特点：

　　(1)内置产品的ID码
(2)软硬件多级滤波，提高了报警按钮的抗干扰能力,对电磁干扰有良好的抑制能力
(3)按片按下必须采用专用工具手动复位
(4)按下报警按钮按片，可由报警按钮提供独立输出触点，可直接控制其它外部设备
(5)地址码为电子编码，可现场改写
(6)PCB板全密封防护工艺

三、J-SJP-M-LA1705手动火灾报警按钮技术参数：

　　(1)工作电压:
总线15~28V脉冲电压
(2)工作电流：
1）总线静态电流：≤0.5mA
2）总线报警电流：≤2.3mA
(3)输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100mΩ
(4)启动零件型式：可重复使用型
(5)启动方式：人工按下按片
(6)复位方式：用专用钥匙复位
(7)状态指示：
1）火警灯，红色，正常巡检时周期性闪亮，报警后常亮，故障时灯灭或无规律闪亮
2）电话灯，红色，约6s闪亮一次
(8)线制：与控制器采用无极性二总线制连接，与消防系统采用无极性二线制连接
(9)编码方式:电子编码，编码范围（1～242）
(10)使用环境:户内，温度-10℃～55℃，相对湿度≤95%RH，不凝露
(11)壳体材料和颜色：ABS，红色
(12)外壳防护等级：IP43
(13)重量:约95g(含底座)
(14)外形尺寸：90mm×90mm×33mm
(15)安装孔距：60mm
(16)执行标准：GB19880-2005、GB16806-2006

四、J-SJP-M-LA1705手动火灾报警按钮结构特征和工作原理：

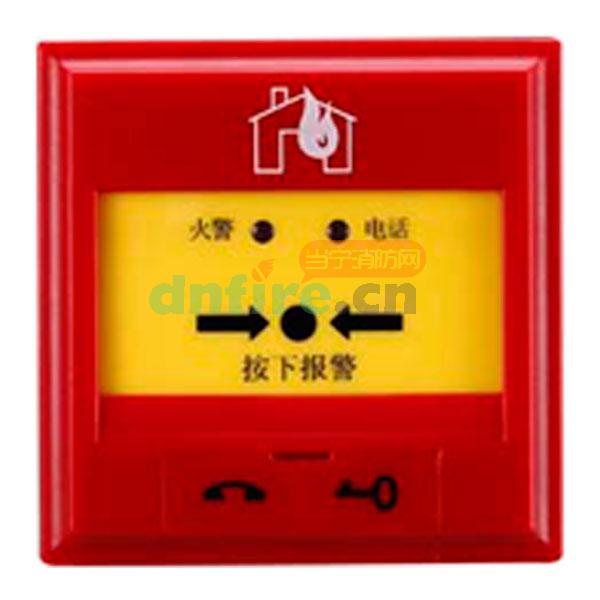

　　(1) 报警按钮的外形示意图：



　　(2) 工作原理
本报警按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。按下报警按钮按片，可由报警按钮提供独立输出触点，用来联动现场外部设备（如声光警报器、警铃、门灯等）。


五、J-SJP-M-LA1705手动火灾报警按钮安装与布线：

　　警告：安装设备之前，必须切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。

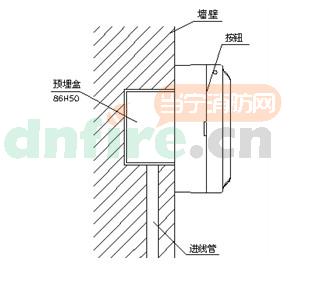

(1) 安装方法：
本报警按钮底座与上盖之间采用插接方式，将底座固定在86H50型预埋盒上，接好线后再将报警按钮插接在底座上，底座安装时应注意方向，底座上标有安装方向标志。

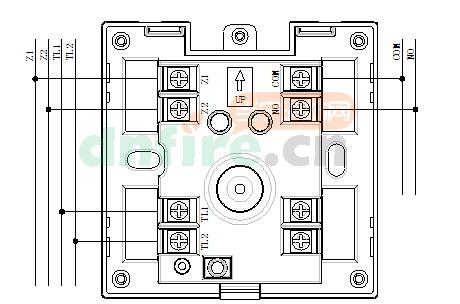

(2) 接线方法：

Z1、Z2：与报警控制器信号总线连接，无极性。
NO、COM：额定DC30V/100mA无源输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。
TL1、TL2：与消防电话系统连接，无极性。
(3) 布线要求: 总线(Z1、Z2)采用RVS-2×1.0 mm2或1.5 mm2线；触点线(NO、COM)采用RVS-2×1.0 mm2或1.5 mm2线；消防电话线(TL1、TL2)采用RVVP屏蔽线，截面积≥1.0mm2。穿金属管（线槽）或阻燃PVC管敷设。
