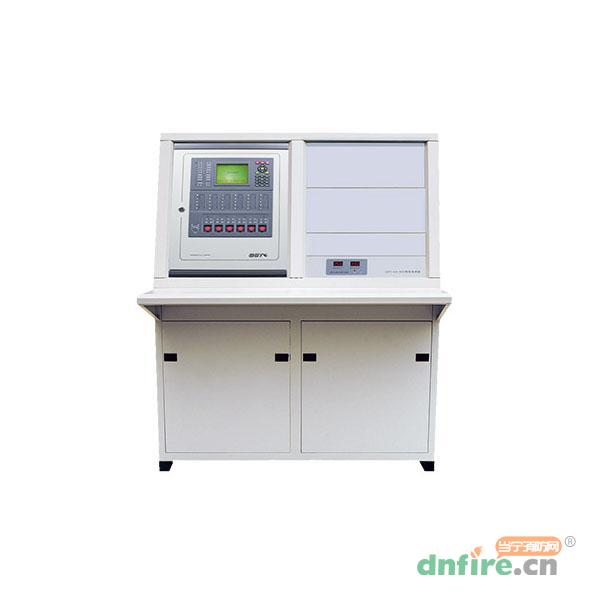

JB-QB-GST200琴台式火灾报警控制器(联动型)
点位包括64点、128点和242点,价位不一,欢迎电话咨询。
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥52500.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 海湾GST
进入品牌页
关注
类似产品
 JB-QT-GST5000火灾报警控制器...
 JB-QT-GST9000火灾报警控制器...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

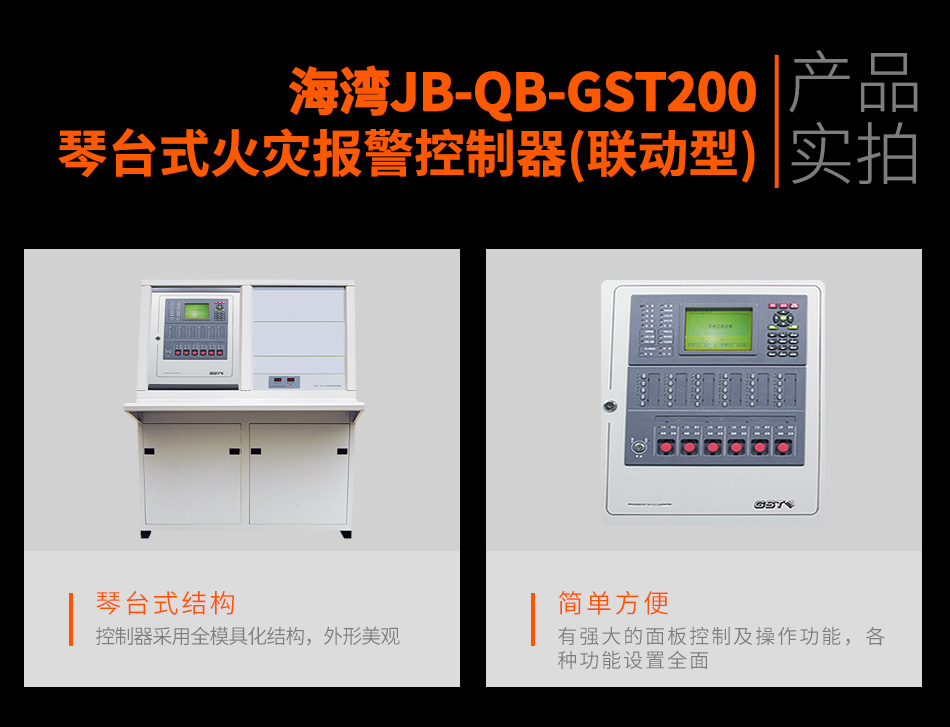

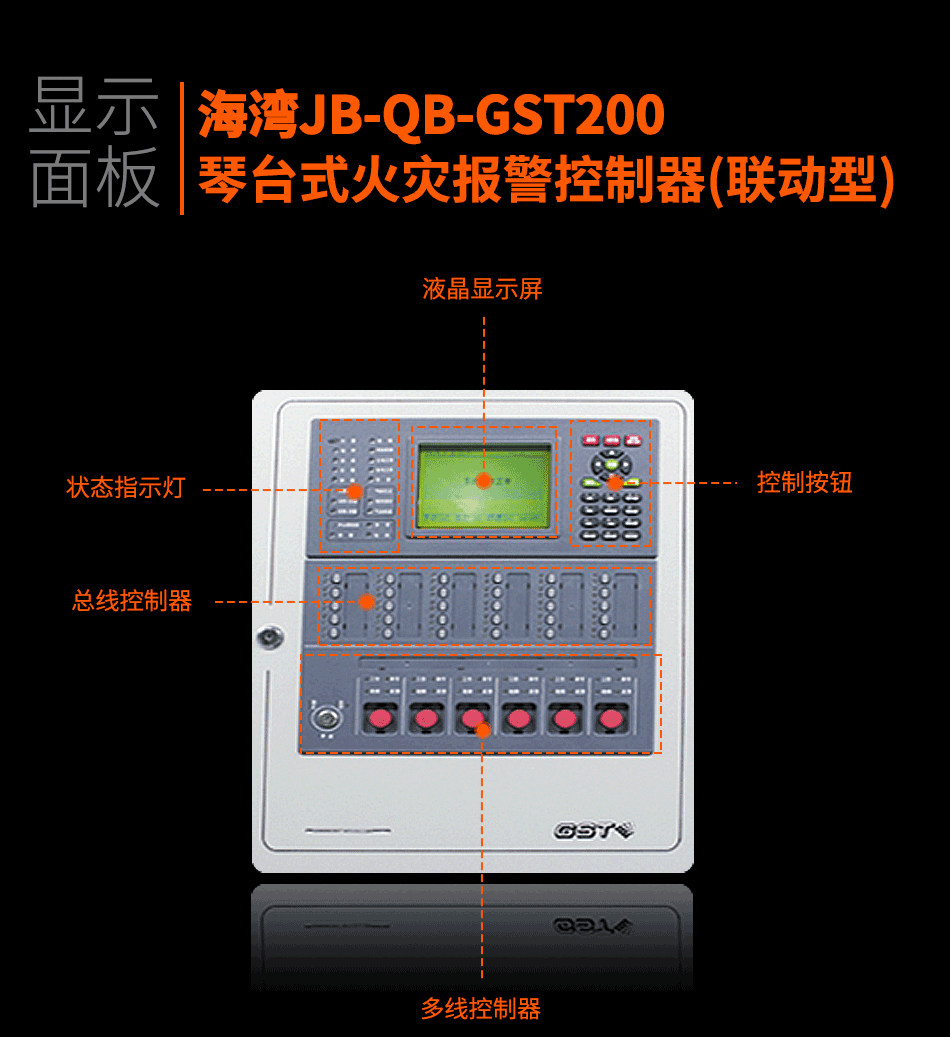

JB-QB-GST200琴台式火灾报警控制器(联动型)参数JB-QB-GST200琴台式火灾报警控制器(联动型)参数JB-QB-GST200琴台式火灾报警控制器(联动型)显示面板JB-QB-GST200琴台式火灾报警控制器(联动型)特点JB-QB-GST200琴台式火灾报警控制器(联动型)实拍

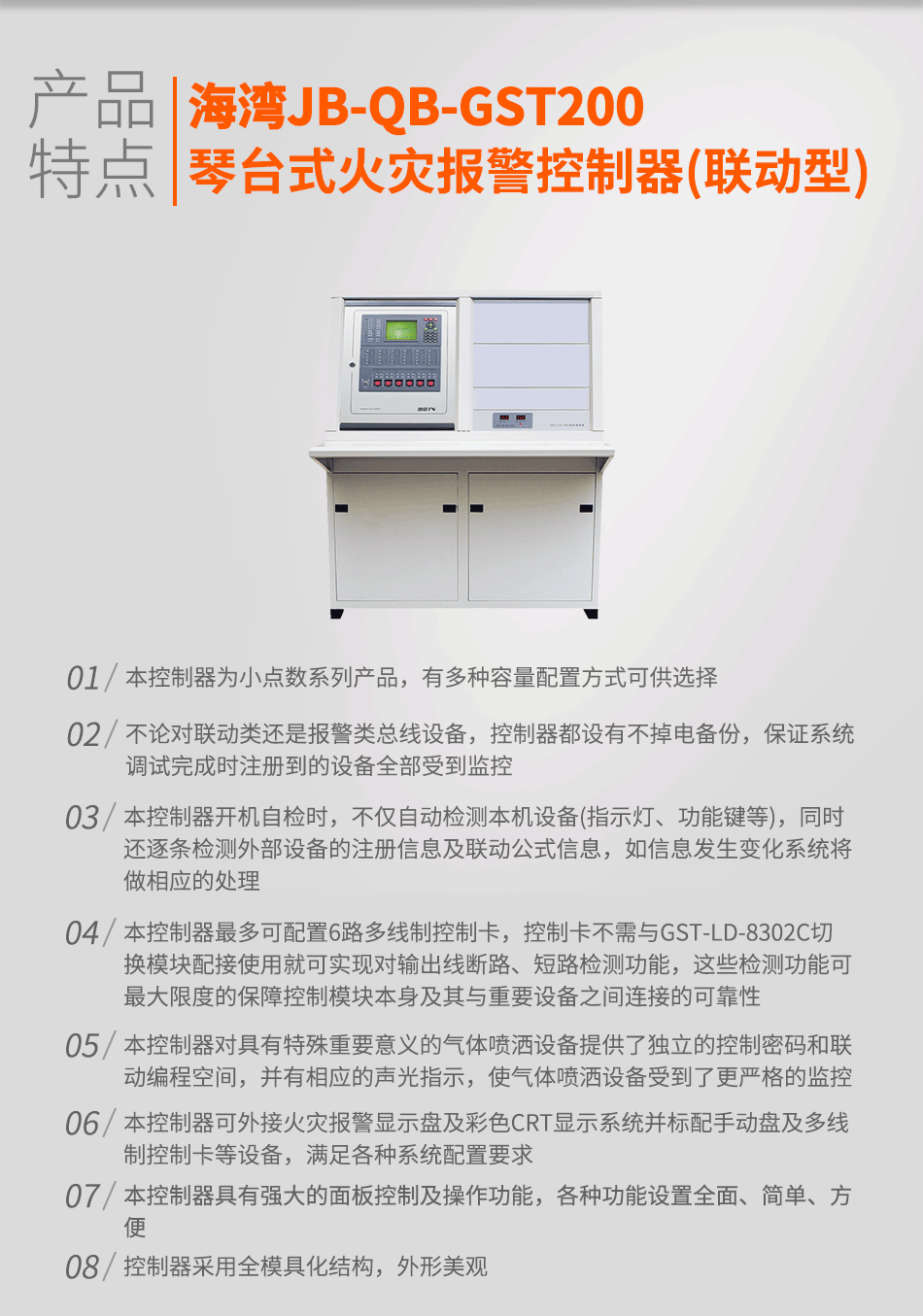

一、JB-QB-GST200琴台式火灾报警控制器(联动型)特点

  JB-QB-GST200型火灾报警控制器(联动型)其主要特点如下:
  1.JB-QB-GST200控制器为小点数系列产品,有多种容量配置方式可供选择;
  2.不论对联动类还是报警类总线设备,控制器都设有不掉电备份,保证系统调试完成时注册到的设备全部受到监控;
  3.本控制器开机自检时,不仅自动检测本机设备(指示灯、功能键等),同时还逐条检测外部设备的注册信息及联动公式信息,如信息发生变化系统将做相应的处理;
  4.本控制器最多可配置6路多线制控制卡,控制卡不需与GST-LD-8302C切换模块配接使用就可实现对输出线断路、短路检测功能,这些检测功能可最大限度的保障控制模块本身及其与重要设备之间连接的可靠性;
  5.本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间,并有相应的声光指示,使气体喷洒设备受到了更严格的监控;
  6.本控制器可外接火灾报警显示盘及彩色CRT显示系统并标配手动盘及多线制控制卡等设备,满足各种系统配置要求;
  7.本控制器具有强大的面板控制及操作功能,各种功能设置全面、简单、方便;
  8.JB-QB-GST200控制器采用全模具化结构,外形美观。

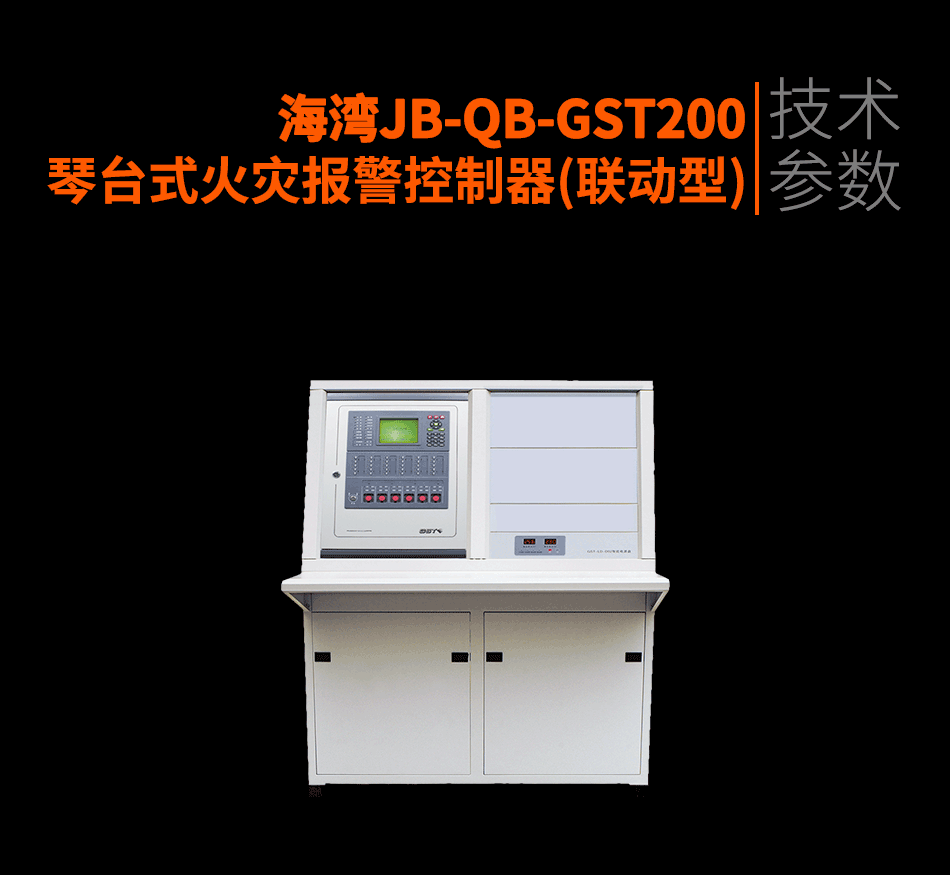

二、JB-QB-GST200主要技术指标

型号 JB-QB-GST200
液晶屏规格 240×160点,可同屏显示150个汉字信息
控制器容量  a. 最大容量为242个地址编码点
 b. 可外接64台火灾显示盘;联网时最多可接32台其它类型控制器
 c. 30个直接手动操作总线制控制点
 d. 配置6个多线制控制点
线制  a. 控制器与探测器间采用无极性信号二总线连接
 b. 多线制控制点与现场设备采用四线直接连接,其中两线用于控制启停设备,另两线用于接收现场设备的反馈信号,输出控制和反馈输入均具有检线功能
 c. 控制器与各类编码模块采用四总线连接(无极性信号二总线、无极性DC24V电源线)
 d. 控制器与火灾显示盘采用四总线连接(有极性通讯二总线、无极性DC24V电源线)
 e. 与彩色CRT系统通过RS-232标准接口连接,最大连接线长度不宜超过15m
使用环境 温度:0℃~+40℃
相对湿度≤95%,不结露
电源 主电交流220V电压变化范围+10%~-15%,内装DC12V10Ah密封铅电池作备电
功耗 ≤25W
外形尺寸 1273mm×1050mm×563mm

三、JB-QB-GST200琴台式火灾报警控制器(联动型)结构特征、安装与布线

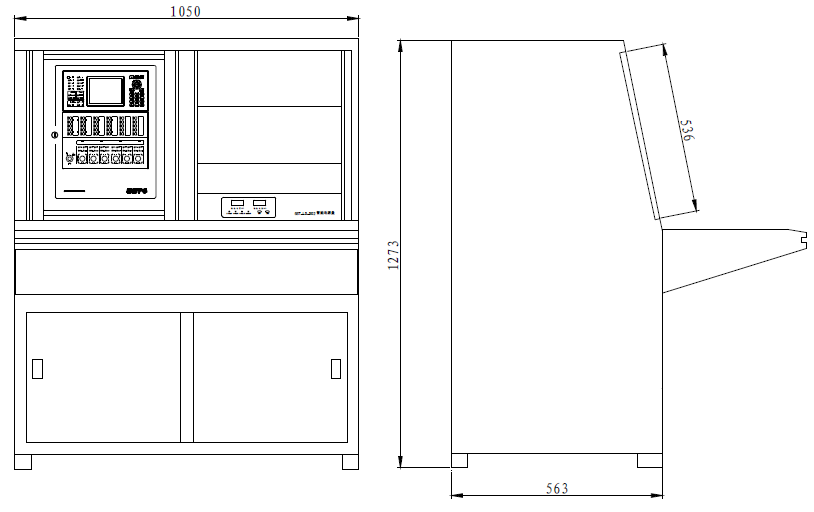

  JB-QB-GST200火灾报警控制器(联动型)可采用琴台安装,空间尺寸为12U,外形尺寸示意图如图所示:

外形尺寸示意图

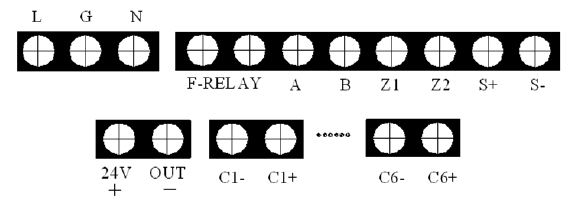

  JB-QB-GST200控制器外部接线端子如下图:

接线端子图

 其中:
  L、G、N:交流220V接线端子及交流接地端子;
  F-RELAY:故障输出端子,当主板上NC短接时,为常闭无源输出;当NO短接时,为常开无源输出;
  A、B:连接火灾显示盘的通讯总线端子;
  S+、S-:警报器输出端子,当主板XS8上1、2脚和4、5脚接短路环时,为常开无源输出;当主板XS8上2、3脚和5、6脚接短路环时,为带检线功能有源输出,终端需要接0.25W的4.7kΩ电阻,输出时有DC24V/0.15A的电源输出;
  Z1、Z2:无极性信号二总线端子;
  24VIN(+、-):外部DC24V输入端子,可为辅助电源输出提供电源;
  24VOUT(+、-):辅助电源输出端子,可为外部设备提供DC24V电源,当采用内部DC24V供电时,最大输出容量为DC24V/0.3A,当采用外部DC24V供电时,最大输出容量为DC24V/2A;
  Cn+、Cn-(n=1~6):直接控制输出端子,当采用内部DC24V供电时,输出容量为DC24V/100mA,当采用外部DC24V供电时,输出容量为DC24V/1A。带检线功能,需接0.25W4.7kΩ终端电阻,不需与GST-LD-8302C切换模块配接使用。
  In1、In2(n=1~6):无源反馈输入端子。带检线功能,需接0.25W4.7kΩ终端电阻。

 布线要求:
    a.信号二总线Z1、Z2采用阻燃RVS双绞线,截面积≥1.0mm2
 b.通讯总线A、B采用阻燃屏蔽双绞线,截面积≥1.0mm2
 c.多线制控制点外接线CN+、CN-、In1、In2采用BV铜芯导线,截面积≥1.0mm2
 d.电源线采用阻燃BV线,截面积≥2.5mm2

商品属性
[型号] JB-QB-GST200
[名称] JB-QB-GST200消防报警主机
[品牌] 海湾(GST)
[安装方式] 琴台式
[系统型式] 联动型
[最大点数] 242点
[显示屏规格] 240×160点
[环境湿度] ≤95%,不结露
