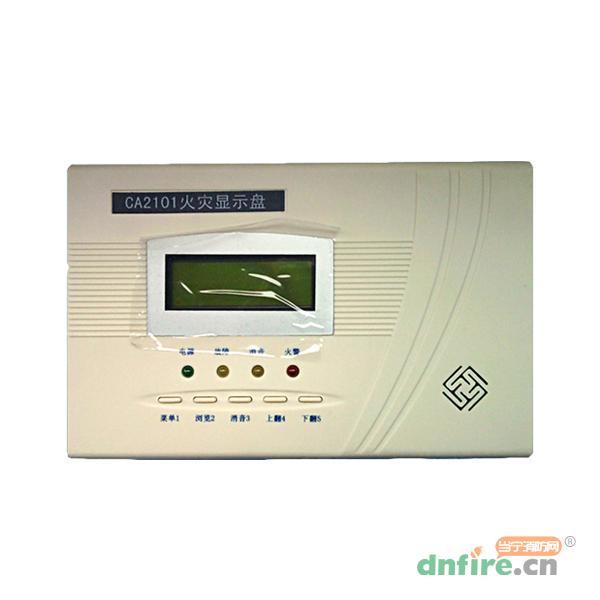

一、CA2101火灾显示盘概述

　　CA2101火灾显示盘与安吉斯智能火灾报警控制器配套使用。可显示全系统火灾报警信息（不受回路限制），报警信息的范围可以设置。硬件电路采用单片微机控制，结构简洁紧凑，连接在回路线上，便于安装。全中文液晶显示，外形新颖美观。是一种高性能、高可靠性的火灾显示盘。

二、CA2101火灾显示盘主要技术指标

型号	CA2101
工作电压	DC24V（可由控制器供电）
工作电流	控制板≤50mA（静态），回路：≤300uA
使用环境	温度-10℃～+50℃　　湿度≤95%
线制	回路：二总线无极性    电源：二总线
外形尺寸	200×130×39（长×宽×厚）mm
执行标准	GB17429—1998火灾显示盘通用技术条件



三、CA2101火灾显示盘主要功能

　　1火灾报警显示功能

　　当控制器发出火灾报警信息时，CA2101火灾显示盘根据所设定的显示范围显示相应的报警信息，并发出报警音响。出现多个火灾报警信息时，首警始终显示，其他火警信息可以查询。汉字液晶显示报警的机号、回路模块号，回路号，地址号，设备类型、时间，描述信息。

　　2消音功能　　当显示盘发出火灾报警音响后，显示盘通过“消音”键消音；控制器发出的消音命令也能使显示盘消音。

　　3自检功能　　为了验证机器的运行状态，可对机器进行自检，按菜单键，输入密码后进入功能选择菜单（密码：4455），按1选择自检，此时机器进入自检状态，机器将对显示器、指示灯、声响电路依次检验。并发出声光信号。

　　4复位功能　　控制器或回路复位后，CA2101同时复位。

　　5区的设置　　CA2101的通过设置确定报警方式和报警范围。

　　报警方式有两种（全部显示和部分显示），可选择其中一种：

.　 1、全部显示：当选择全部显示时，所有区域火警信息都显示。

　　2、部分显示：当选择部分显示时，可以设置区号范围和指定四个特定区号；

　　3、区号范围：0000——4095此区域内的火警信息均能显示；如果将区号范围设为：4096――4096，此时区号范围无效；

　　4、指定区号：该“区”内的火警信息均可显示，不受区号范围显示，用于显示指定的区域。

　　5、如果设置火灾显示盘全部不显示，将区号范围和指定全部设为4096，任何火警信息都将不显示。

四、CA2101火灾显示盘使用注意事项

　　1．显示盘占用一个回路地址，在安装前应先对显示盘进行地址编码，编码可采用CA2080编码器或GEC2000火灾报警控制器。

　　2.   控制器安装调试时要严格按说明书进行接线和操作。

　　3．不得随意拆装和更换设备的部件与连线。

　　4．平时保持环境的干燥、清洁。

　　5．工作人员需定期检查系统是否正常工作。如出问题，请与公司售后服务部联系。



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	CA2101
[类型]	火灾显示盘
[环境温度]	0℃～＋40℃
[尺寸]	200×130×39（长×宽×厚）mm
[显示方式]	文字显示
