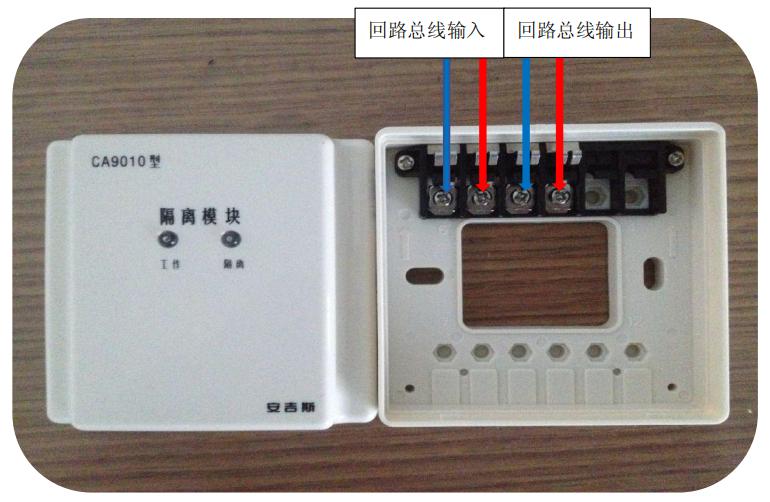

CA9010型总线隔离模块接线图：

　　总线隔离模块底座端子接线说明：

　　（1）6（IN-）、5（IN+）：回路总线的输入，接从火灾报警控制引来的两条回路线

　　（2）4（OUT-）、3（OUT+）：回路总线的输出，引至回路前端设备的信号二总线端子

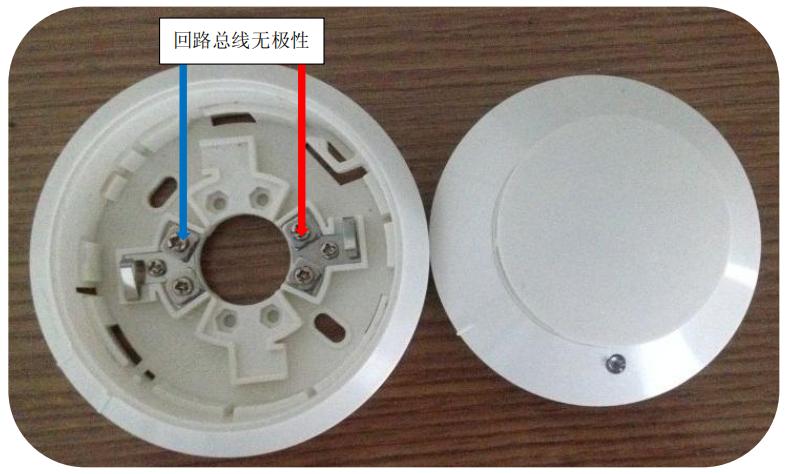

CA9001型光电感烟火灾探测器接线图：

　　接线说明：

　　1（SLC+）、3（SLC-）端子：接从火灾报警控制器的回路端子引来的回路总线，无极性

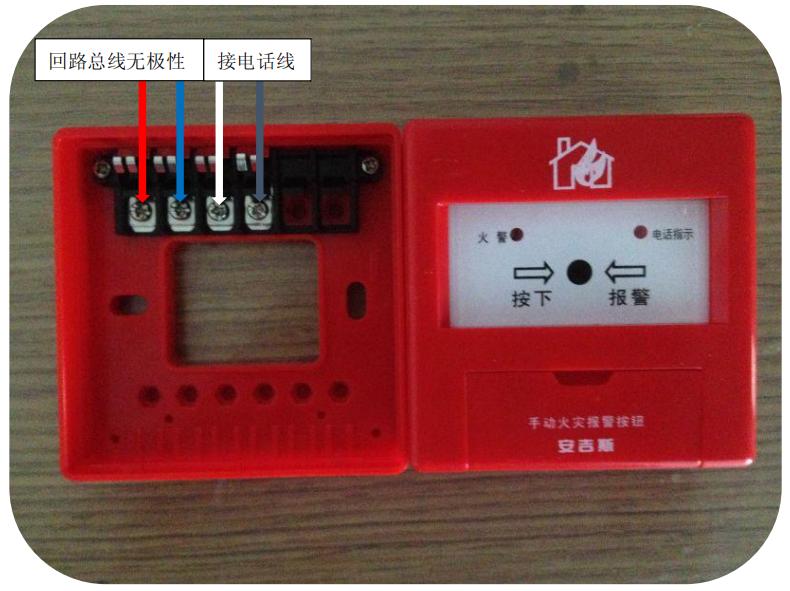

CA9006手动火灾报警按钮接线图：

　　接线说明：

　　（1）5（SLC-）、6（CLC+）端子：接从火灾报警控制器引来的回路总线，无极性

　　（2）3（TEL1）、4（TEL2）端子：接消防电话总机引来的电话线，无极性

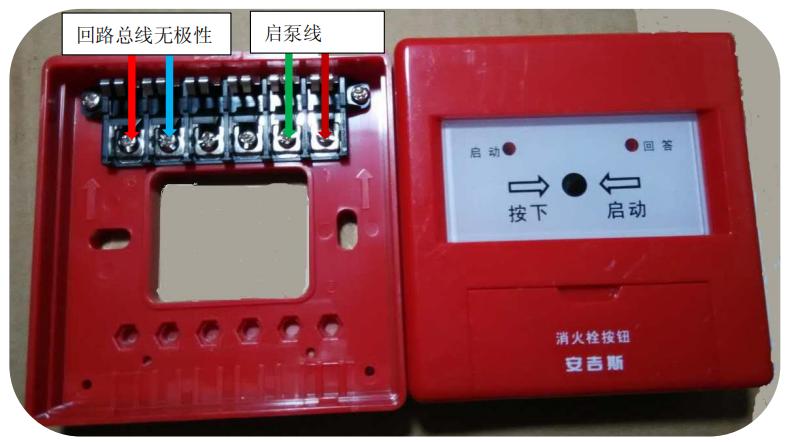

CA9006X型消火栓按钮接线图：

　　接线说明：

　　（1）1（COM）、2（ON）端子：无源触点输出，用于启动消防泵（注：按消防规范使用）

　　（2）5（SLC-）、6（CLC+）端子：接从火灾报警控制器引来的回路总线，无极性

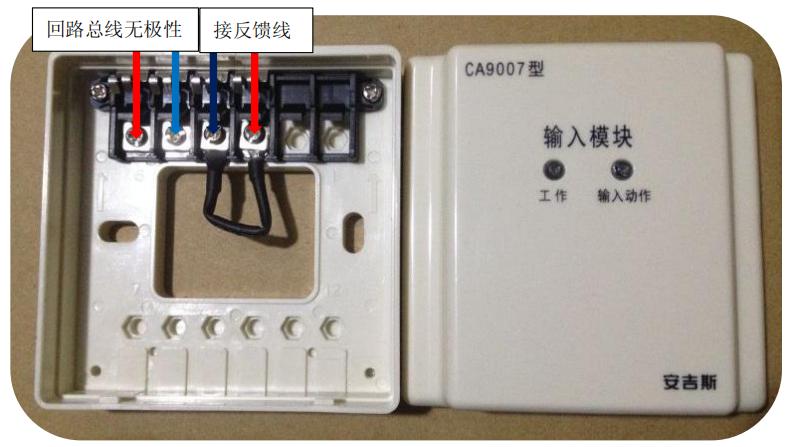

CA9007型输入模块接线图：

　　接线说明：

　　（1）3（A1）、4（A2）端子：接启动设备的反馈线（被控设备无源常开）

　　（2）5（SLC-）、6（SLC+）端子：接从火灾报警控制器引来的回路总线，无极性

CA9008型输入输出模块接线图

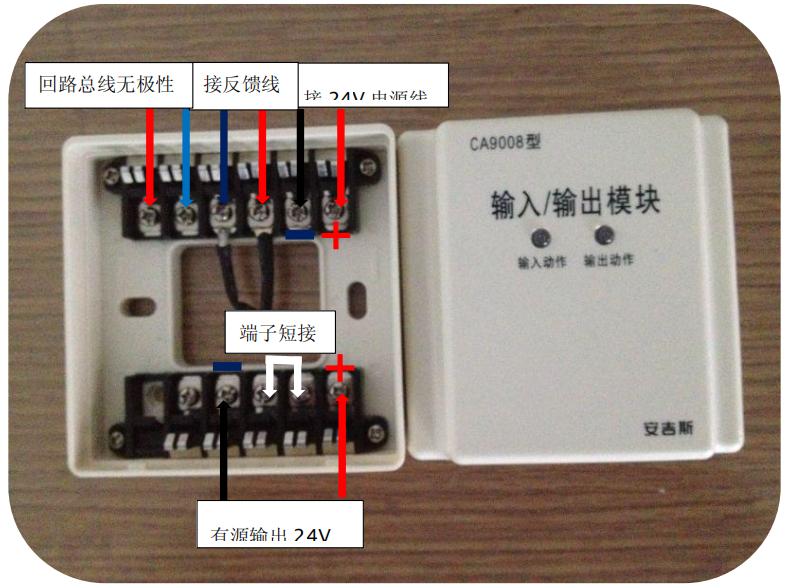

　有源24V常开输出：

　　有源24V常开输出底座端子接线说明：

　　（1）1（24V+）、2（24V-）端子：接24V电源线

　　（2）3（A1）、4（A2）端子：接启动设备的反馈线（被控设备无源常开)

　　（3）5（SLC-）、6（SLC+）端子：接从火灾报警控制器引来的回路总线，无极性

　　（4）10（COM）、11（V-）端子：端子短接

　　（5）9（NO）、12（V+）：输出有源24V常开输出

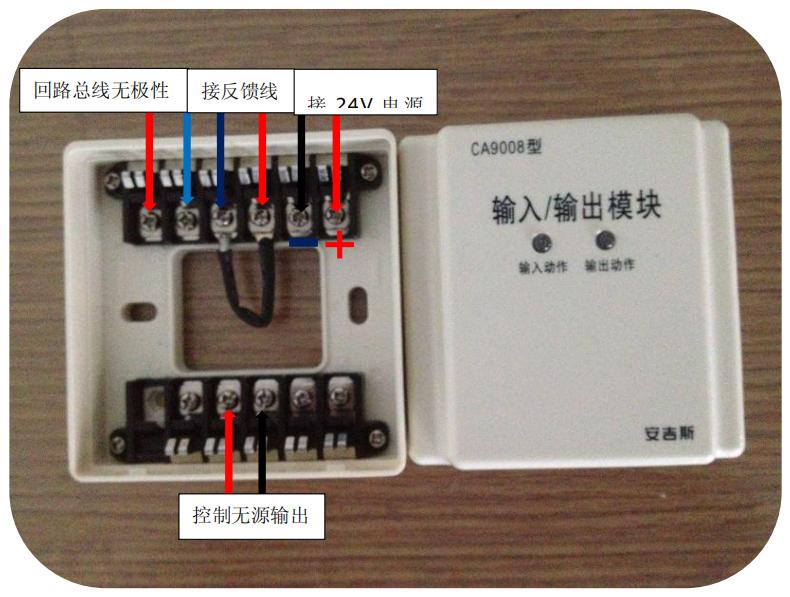

　无源常开输出：

　　无源常开输出底座端子接线说明：

　　（1）1（24V+）、2（24V-）端子：接24V电源线

　　（2）3（A1）、4（A2）端子：接启动设备的反馈线(被控设备无源常开)

　　（3）5（SLC-）、6（SLC+）端子：接从火灾报警控制器引来的回路总线，无极性

　　（4）9（NO）、10（COM）端子：无源常开控制输出

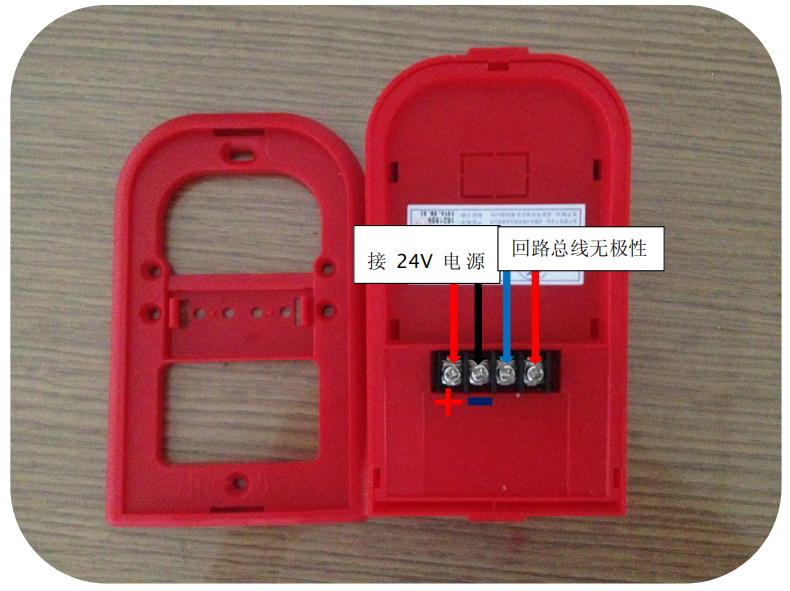

火灾声光警报器接线图：

　　底座端子接线说明：

　　（1）S+、S-端子：接从火灾报警控制器引来的回路总线，无极性

　　（2）+、-端子：接24V电源线，有极性

CA6107型总线广播模块接线图：

　　底座端子接线说明：

　　（1）1（24V+）、2（24V-）端子：接24V电源线

　　（2）5（IN+）、6（IN-）端子：接从火灾报警控制器引来的回路总线，无极性

　　（3）7（IN2+）、8（IN2-）端子：正常背景广播线接入

　　（4）9（OUT+）、10（OUT-）端子：广播出线接现场音响

　　（5）11（IN1+）、12（IN1-）端子：接消防功放

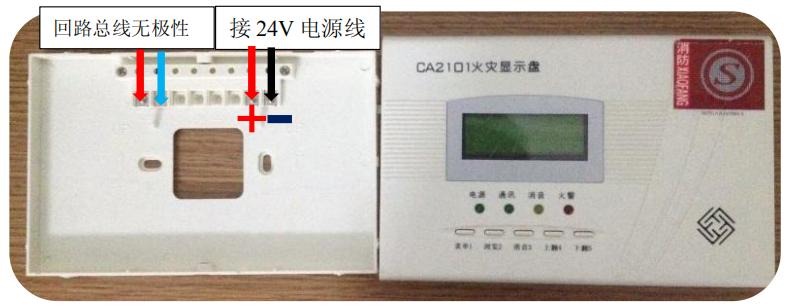

CA2101型火灾显示盘接线图：

　　底座端子接线说明：

　　（1）BUS1、BUS2端子：接从火灾报警控制器引来的回路总线，无极性

　　（2）24V+、GND端子：接24V电源线，有极性
