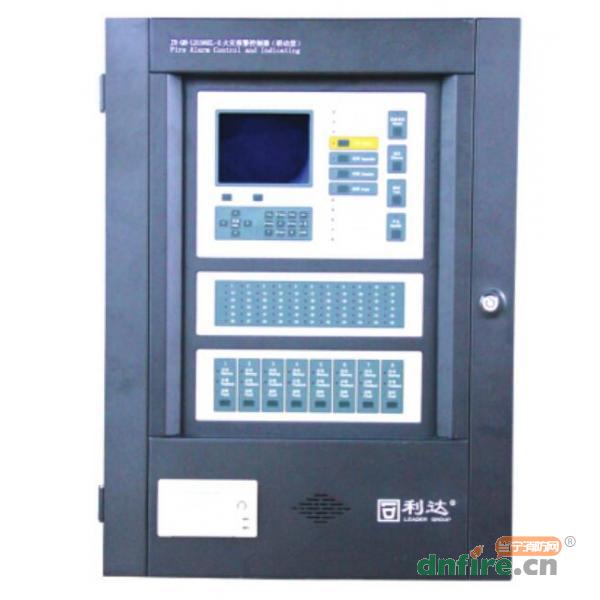

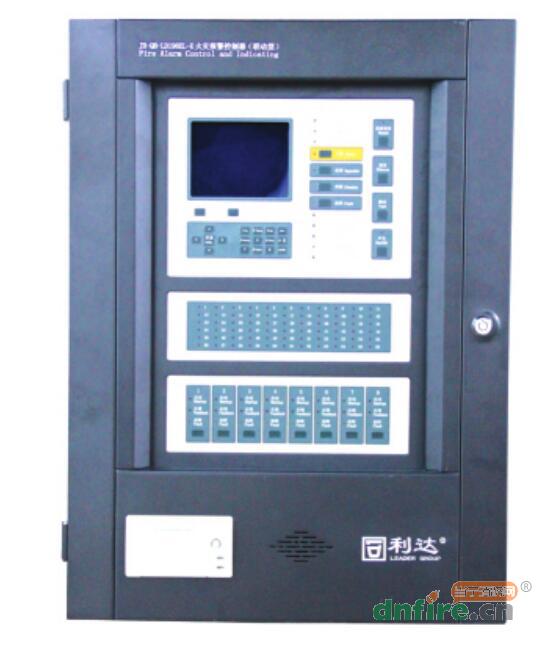

一、JB-QB-LD198EL-E火灾报警控制器（联动式）介绍

　　JB-QB-LD198EL-E火灾报警控制器（联动型）我公司为满足消防市场的需求而研制的新一代火灾报警控制器。采用模块化设计，使用嵌入式实时操作系统，具有可靠、高效和良好的可扩展性的特点。该机型可以单独使用，也可以联网构成一个多机网络系统使用。

　　配合利达消防E/EN系列探测器、模块、手报及其他相关设备，可广泛应用于小型项目。经过消防产品合格评定中心及国家消防电子产品质量监督检验中心依照GB4717-2005《火灾报警控制器》、GB16806-2006《消防联动控制系统》，《强制性认证实施规则》、《强制性产品认证实施细则》检验和审核，符合认证要求，取得消防产品3C认证。通过了英国BRE认证机构的认证，获得了LPCB及CE认证证书，符合EN54-2、EN54-4标准。

二、JB-QB-LD198EL-E火灾报警控制器（联动式）功能

　◎集中区域兼容型控制器，单机容量：2回路、最大总线地址512（回路设备地址，不包括盘类的设备地址）、1路专用声光报警输出、8路联动输出。

　◎采用320×240单色液晶，显示本机及联网机状态，各按键操作方便快捷。

　◎支持中/英文显示，语言环境的切换采用更换语言脚本的技术，可以灵活、便捷实现中/英文显示。

　◎中文或英文打印信息输出。

　◎支持探测区和警报区的设置和操作，探测区由探测器、手报等输入设备组成，警报区由声光警报器等输出设备组成。

　◎可通过CAN总线方式与全系列火灾报警控制器联网。

　◎可通过配接LD198EL-E以太网接口卡实现以太网通讯，与其它设备联网。联网通讯采用多重优先级的网络技术，可靠性、实时性强。节点机之间可采用光纤和线缆两种物理连接方式。可通过配接LD198EL-E联网卡（RS485通讯）或配接LD198EL-E光纤接口卡（光纤通讯）实现环形网。

　◎可使用专用软件完成控制器的配置工作，提供以太网、串口、SD卡、U盘等多种配置数据库上传下载方式。

　◎具有黑匣子功能，可记录9类事件的历史记录信息。火警、故障、启动各1024条，监管、屏蔽、延时、预警、气体、操作等信息各256条。

　◎具有用户权限等级控制。共3个用户操作等级。

　◎具有1路公共火警无源接点输出，1路故障无源接点输出。

　◎具备监管报警功能。

　◎具有回路保护、电源短路保护功能。

　◎支持探测总线环路布线方式。

三、JB-QB-LD198EL-E火灾报警控制器（联动式）技术参数

型号	JB-QB-LD198EL-E
主电源电压	AC220V（187-242V） 50Hz
回路输出电压	DC14V-24V
联动输出参数	DC24V/2A
回路数量	2回路
最大总线设备地址数	512（回路设备地址，不包括盘类的设备地址）
最大回路输出电流	200mA
最大短路保护电流	400mA
空载功耗	≤30W
探测区	999
报警区	999
工作环境温度	-10℃~50℃
工作环境湿度	≤95%RH(40±2℃)
安装方式	壁挂
外形尺寸	长456mm*宽180mm*高620mm
重量	18.0±0.1Kg

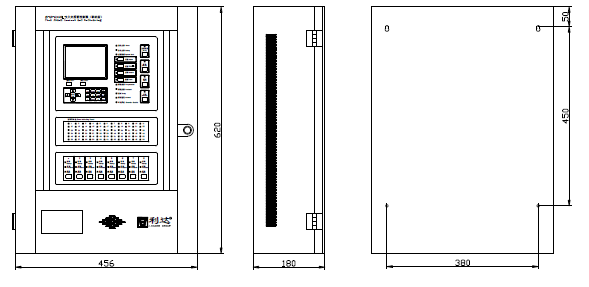

四、JB-QB-LD198EL-E火灾报警控制器（联动式）外形结构示意图

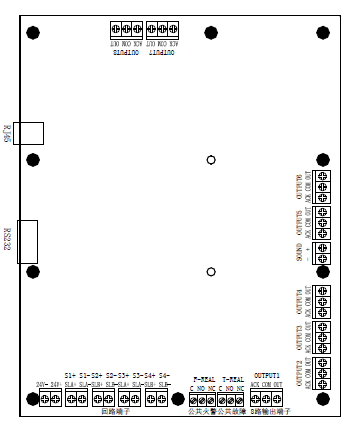

五、JB-QB-LD198EL-E火灾报警控制器（联动式）外形结构示意图
