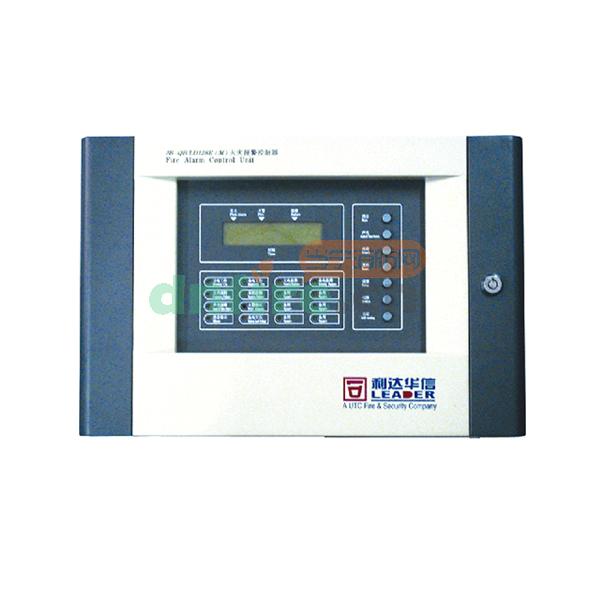

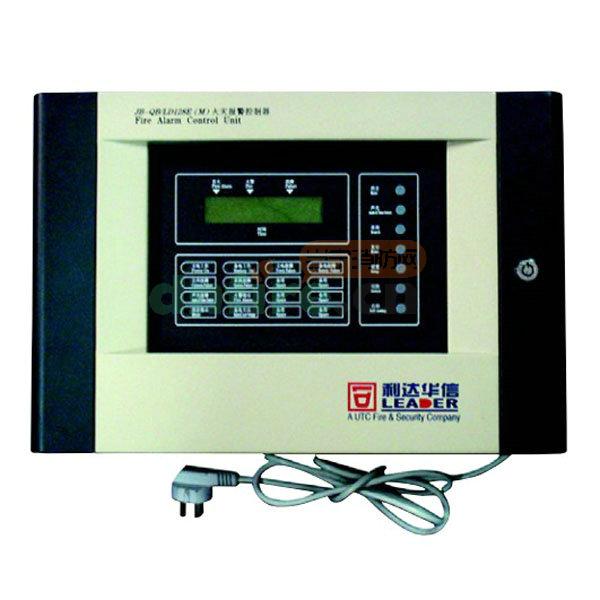

一、JB-QB/LD128E(M)-64火灾报警控制器介绍

　　JB-QB/LD128E(M)-64区域火灾报警控制器是智能化的单回路二总线火灾报警控制器，采用单片机控制技术，外观新颖、体积小、重量轻。主要针对小型消防工程项目而设计，可与我公司生产的各种类型的探测器、信号输入模块等产品配合使用。经中国消防产品质量认证委员会按照GB4717-93和GB/T19001-2000检验和检查符合认证要求，准许使用消防产品安全认证标志。

二、JB-QB/LD128E(M)-64火灾报警控制器功能

　　★具RS232接口,可选配串行中文打印机或与其它楼宇设备联网

　　★采用CANBus通讯方式，与其它具有CANBus总线的控制器配合实现区域网络

　　★全中文LED液晶屏显示主要信息与内容，指示灯指示关键状态

　　★按键采用人性化设计，操作方便

　　★可编程4组无源接点输出

　　★采用回路短路保护和电源短路保护

　　★有“黑匣子”存储记忆功能，能自动记录256条火警信息

　　★总线设备混合编址

　　★结构小巧美观，易于安装

三、JB-QB/LD128E(M)-64火灾报警控制器主要技术指标

主要技术指标
内容	技术参数
主电源电压	AC220V(187V-242V)50Hz
回路输出电压	DC14V-24V
回路数量	1回路
直接输出接点数	1路公共火警无源接点输出 1路公共故障无源接点输出 1路声光警报器专用输出
最大总路设备地址数	64
最大回路输出电流	100mA
最大短路保护电流	120mA
空载功耗	≦7W
工作环境温度	0℃-45℃
工作环境相对湿度	≦95%RH(40±2℃)
安装方式	壁挂
备用电池	6V/4Ah电池(两节)
最大外形尺寸	宽436mm×高292mm×厚102mm
重量	5.5kg±0.1kg(不含电池)

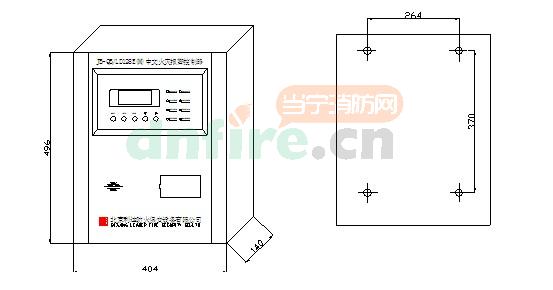

四、JB-QB/LD128E(M)-64火灾报警控制器外形与结构尺寸图

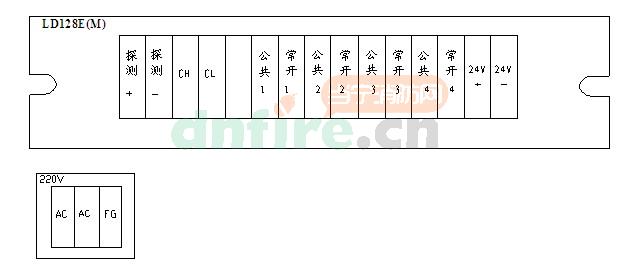

五、JB-QB/LD128E(M)-64火灾报警控制器端子图

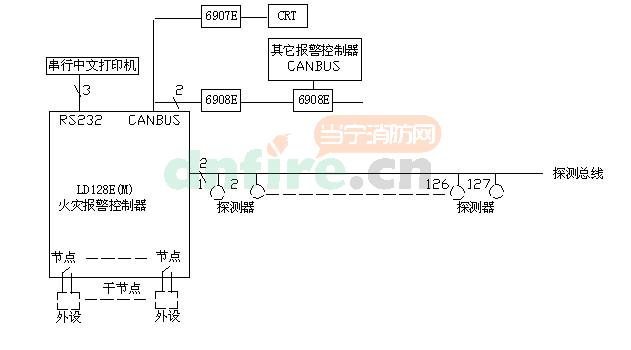

六、JB-QB/LD128E(M)-64火灾报警控制器系统框图

七、JB-QB/LD128E(M)-64火灾报警控制器布线要求

　　☆机内端子配线：所有引入线均剥开0.5cm，挂锡或用接线卡后接入端子。

　　☆信号二总线：导线：铜导线截面积≥1.0平方毫米，耐压≥250V，双绞线。

　　电缆：铜线截面积≥0.75平方毫米，耐压≥250V。

　　回路导线总电阻<50Ω，否则应考虑增大导线截面积，或加装总线中继器。

　　☆DC24V联动电源线：铜导线截面积≥1.0平方毫米，耐压≥250V双色双绞线。且回路导线总压降≤3V。否则应考虑增大导线截面积。

　　☆穿管要求：信号二总线应单独穿入金属管中，严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。

　　☆通讯时采用双芯屏蔽线接入串行接口。

　　☆电缆竖井(沟)内的布线要求：信号二总线在电缆(沟)竖井也应单独穿管或在金属线槽内敷设。要求尽量远离动力、照明等强电及视频线，其平行间距应大于500毫米。

　　接头的处理：所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JB-QB/LD128E(M)-64
[名称]	JB-QB/LD128E(M)消防报警主机
[品牌]	利达华信
[安装方式]	壁挂式
[显示屏规格]	16×2点
[环境湿度]	≤95%，不结露
[尺寸]	404mm×496mm×140mm
