CN4090-9007 可编址信号模块
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥552.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 新普利斯simplex
进入品牌页
关注
类似产品
 V6721输入/输出模块

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

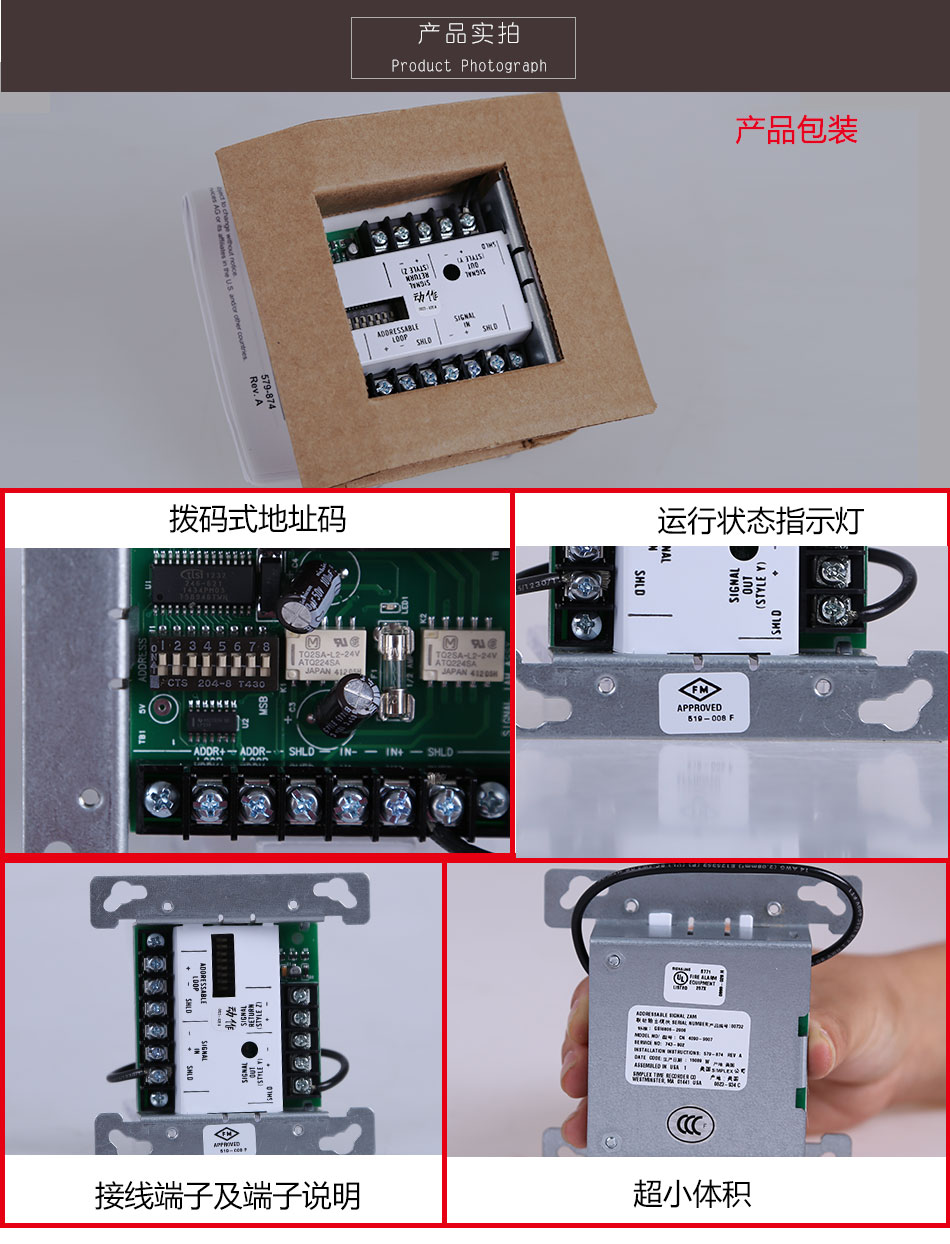

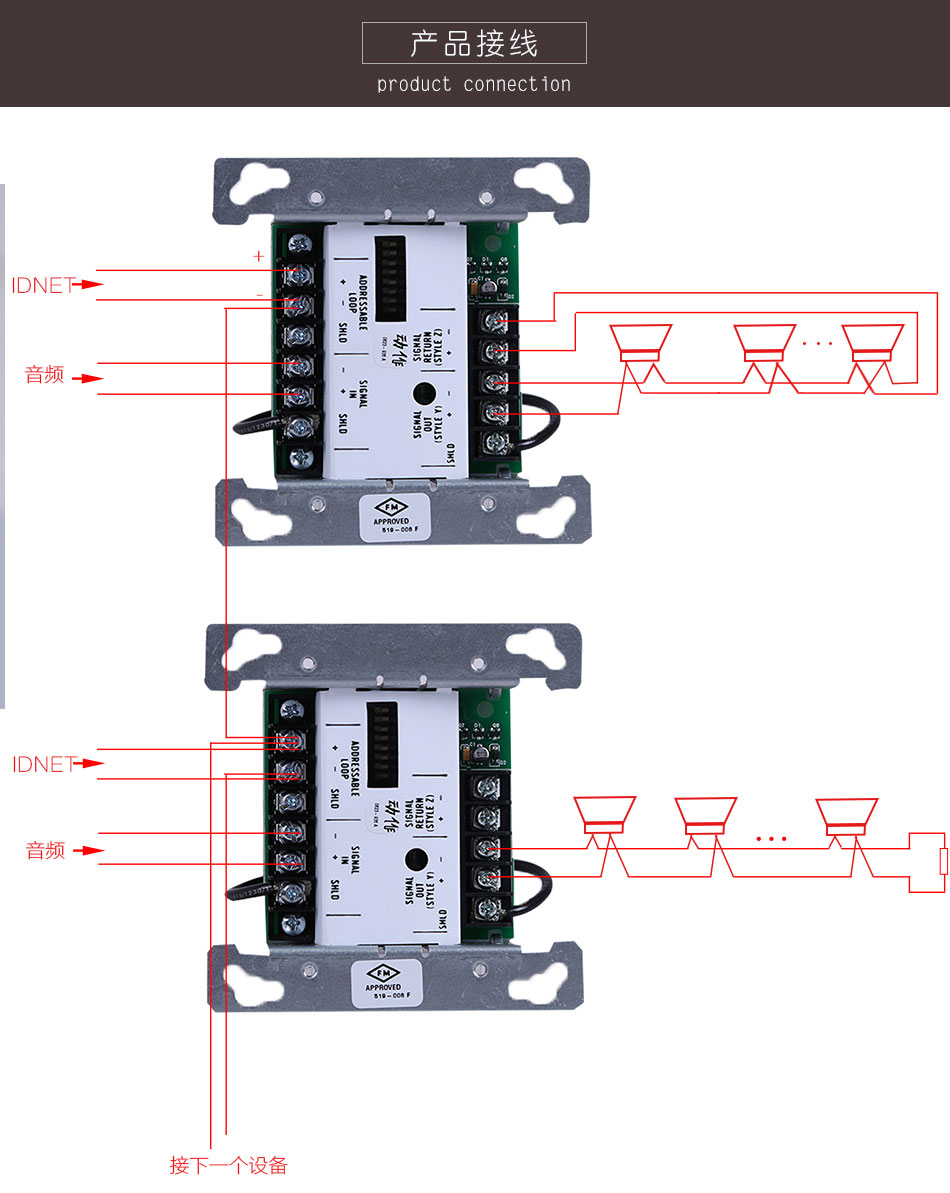

CN4090-9007 可编址信号模块产品参数CN4090-9007 可编址信号模块产品接线图CN4090-9007 可编址信号模块产品实拍图

一、CN4090-9007可编址信号模块产品概述

  4090-9007IDNet可编址信号单独适配器模块(SignalIAM)是一个兼容IDNet的外部设备,其结合ClassA(StyleZ)和ClassB(StyleY)通知设备电路(NAC)的功能性到一个单一设备。这个信号模块IAM监控和操作24-VDC通知设备电路和25-VRMS或70.7-VRMS扬声器。这个信号模块IAM不支持火警电话。  从一个兼容IDNet(可编址回路)通道提供电源,信号模块IAM提供一个在传统的通知设备和主消防报警控制盘FACP之间的一个监控、可编址接口。信号模块IAM需要一个监控电源或兼容的信号输入,为了驱动外部连接的NAC设备。

CN4090-9007 可编址信号模块

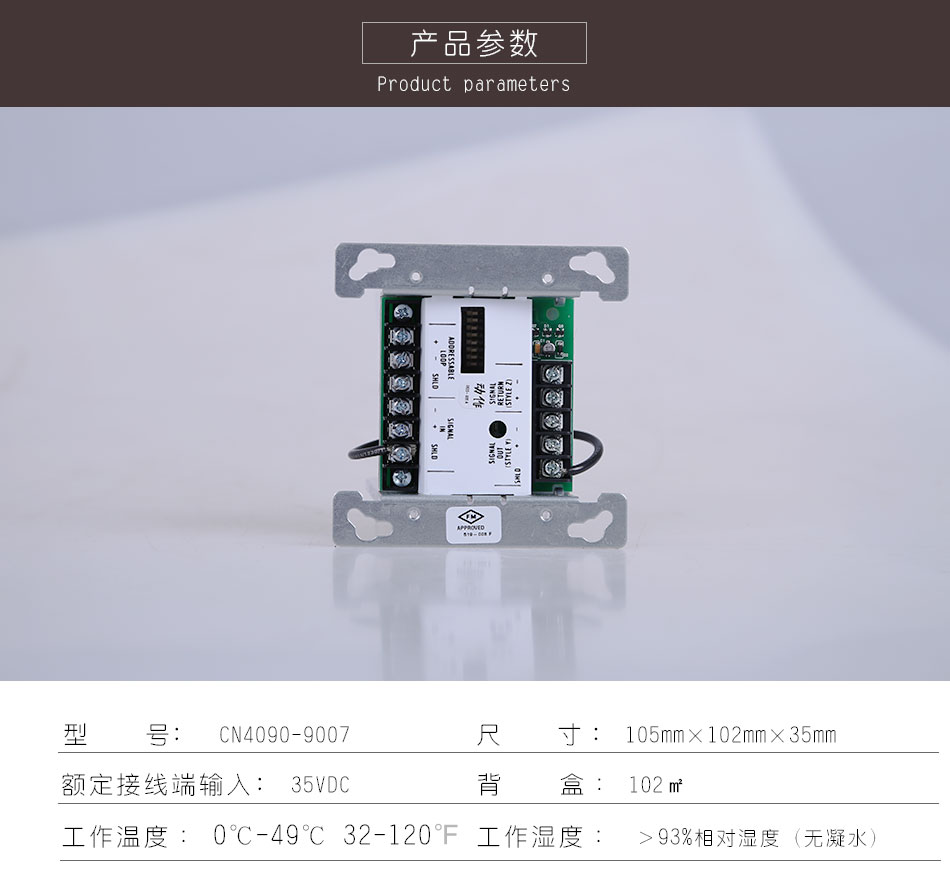

二、CN4090-9007可编址信号模块产品技术参数

规格
一般
工作温度

0℃~49℃

32℉~120℉

工作湿度 最大到93%相对湿度(无凝水)
安装
尺寸

宽=4.13in(10.5cm)

高=4in(10.2cm)

深=1.38in(3.5cm)

背盒 4in(10.2cm)平方盒
可编址回路功率
额定接线端输入 35VDC
单位负载
在编址回路上消耗2个设备负载



三、CN4090-9007可编址信号模块产品结构及接线描述

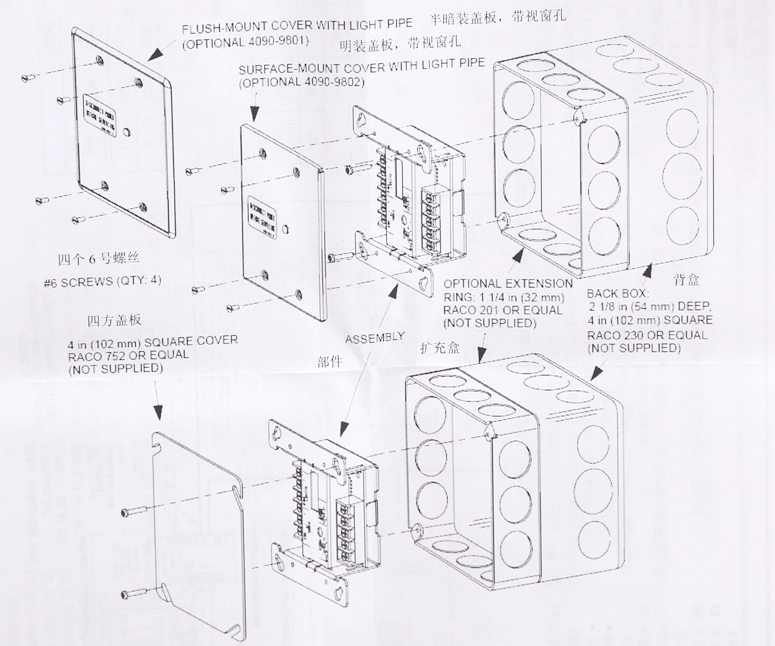

产品结构

CN4090-9007 可编址信号模块

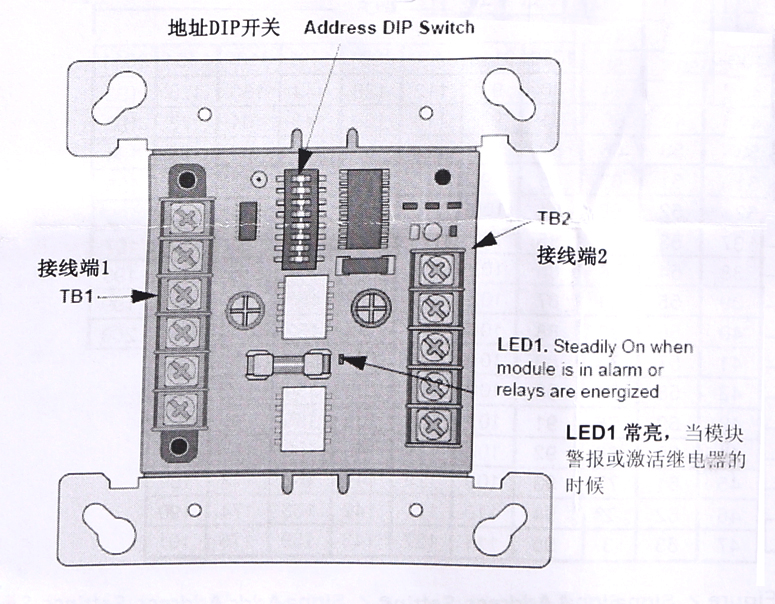

接线描述

  注意:确保当闭合盒子的时候屏蔽电缆不接地。使用收缩管或高级绝缘带包覆裸露的屏蔽线。

  注意:

  信号模块IAM提供两个接线端子,描述在下面的表1和表2.所有的接线端子接受12-18AWG电线。

表1 TB1接线端

位置 标示 描述
TB1-1 +ADDR LOOP +IDNet输入(接入,如果需要)
TB1-2 -ADDR LOOP -IDNet输入(接入,如果需要)
TB1-3 ADDR LOOP SHIELD 接IDNet 屏蔽线
TB1-4 -SIGNAL IN -信号入,用于音频或0V输入,用于声光警报器。
TB1-5 +SIGNAL IN +信号入,用于音频或+24V输入,用于声光警报器。
TB1-6 SIGNAL IN SHIELD 输入信号屏蔽线,用于音频应用

表2 TB2接线端

位置 标示 描述
TB2-1 SIGNAL SHIELD 信号出/回屏蔽线,用于音频应用
TB2-2 +SIGNAL OUT +信号出--用于Class B
TB2-3 -SIGNAL OUT -信号出--用于Class B
TB2-4 +SIGNAL RETURN +信号回--用于Class A
TB2-5 -SIGNAL RETURN -信号回--用于Class A



商品属性
[品牌] 新普利斯simplex
[型号] CN4090-9007
[名称] 可编址信号模块
[工作电压] 35VDC
[环境温度] 0℃~49℃
[环境湿度] ≤93%(无凝水)
[尺寸] 10.5*10.2*3.5(宽*高*深)
[使用类别] 通用
