一、J-SAP-M-M500K手动火灾报警按钮概述

　　J-SAP-M-M500K型手动火灾报警按钮是与西安盛赛尔电子有限公司相兼容的控制器配套而使用的一种火灾控制系统设备，它是一种专用的编址手动报警按钮，安装在两总线制通讯电路上，当发现火灾情况时，手动压碎玻璃片，监视控制器发出报警信号，同时面板上的LED灯显示报警状态。

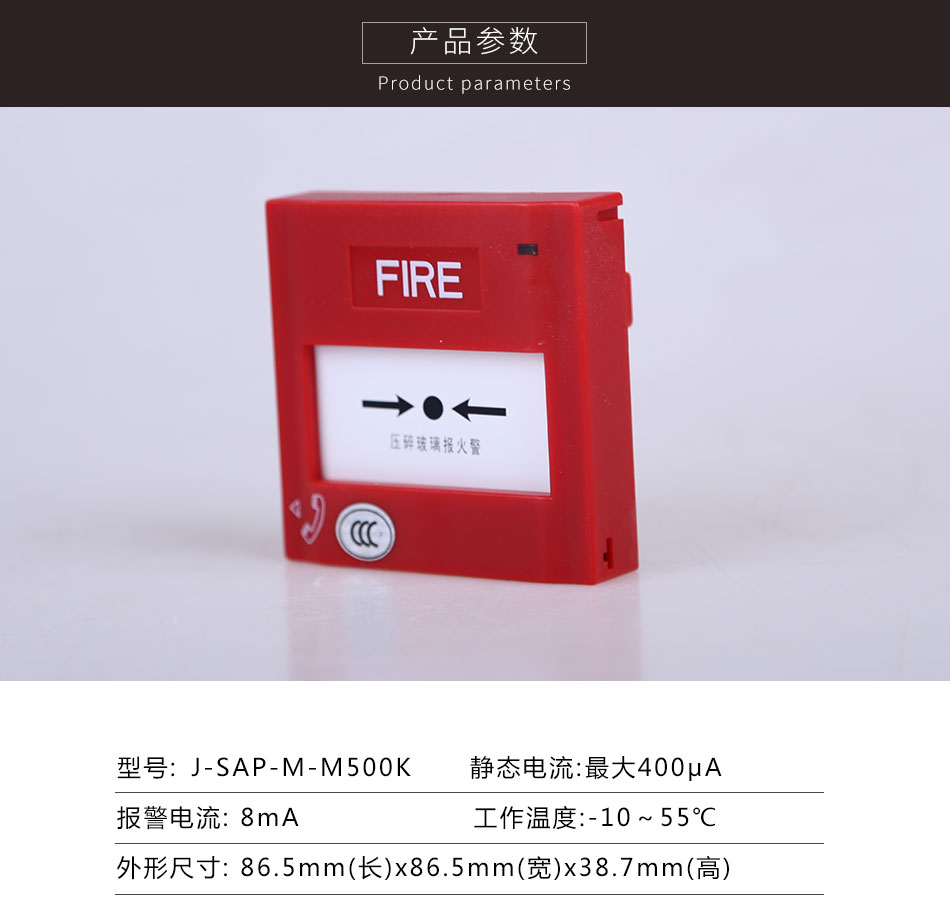

二、J-SAP-M-M500K手动火灾报警按钮技术参数

工作电压	15～32VDC
工作温度	-10～55℃
工作湿度	5%～95%(40±2℃)
触点容量	0.5A/250VAC
静态电流	最大400μA
报警电流	8mA
外形尺寸	86.5mm(长)x86.5mm(宽)x38.7mm(高)
执行标准	GB19880-2005
软件版本	A
认证标志

三、J-SAP-M-M500K手动报警按钮安装条件

　　J-SAP-M-M500K手动报警按钮可以安装于正常的室内环境中，它不能用在室外或危险的场合(如果在这地方使用，有关产品建议请找你的供应商。)

　　嵌入式：应选用标准的86×86m㎡的预埋盒。水平安装孔距60mm。

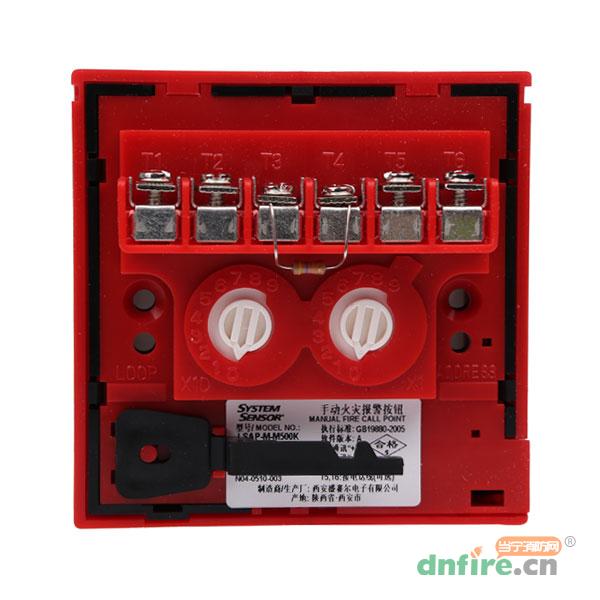

四、J-SAP-M-M500K手报按钮安装接线

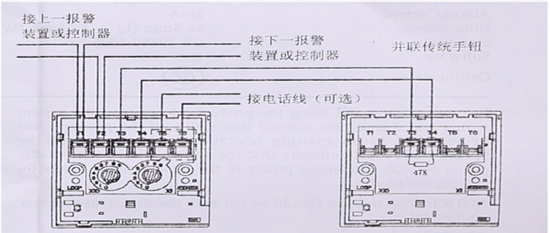

　　1、手动报警按钮的接线示意图如图1所示

图1 J-SAP-M-M500K手动报警按钮接线示意图

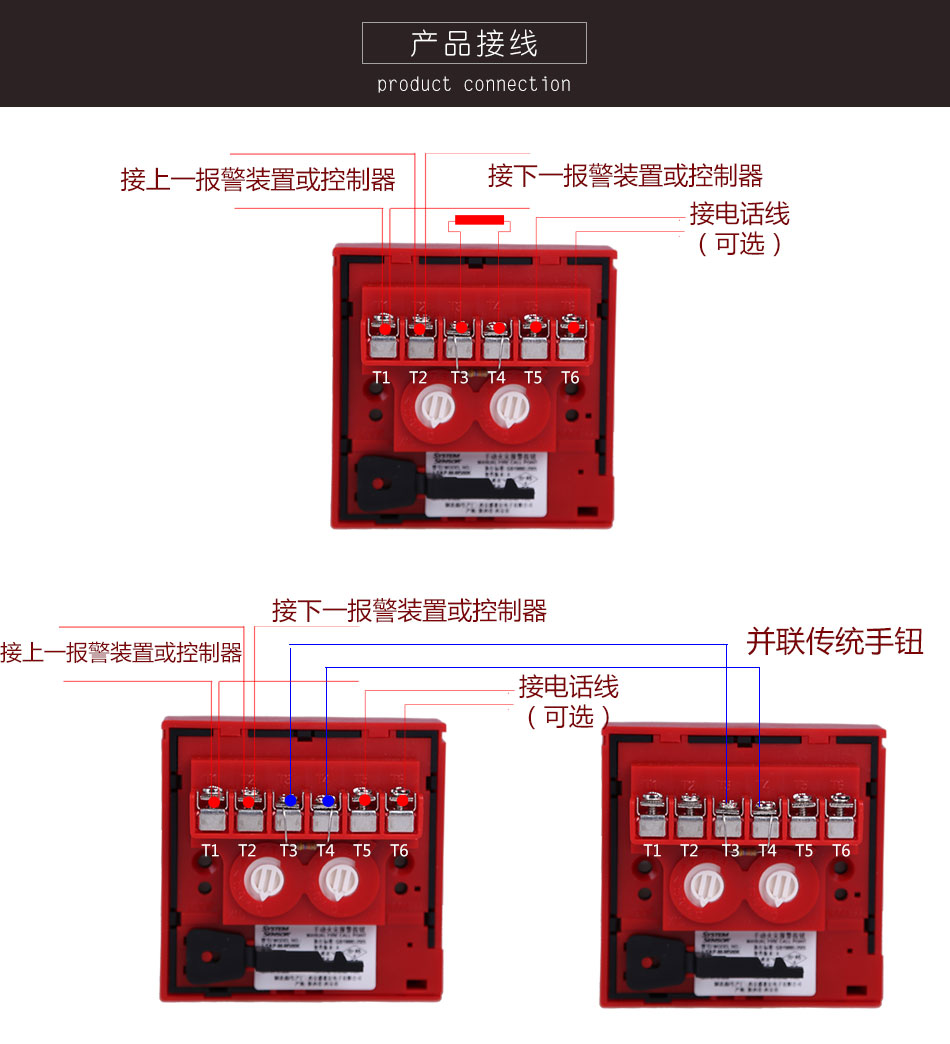

　　2、并联安装示意图
手报按钮如要并联不带编址的手动报警按钮时，要使用端子3(-)、4(+)，系统接线如图2，注意最后一个并联型手动报警按钮要接47K终端电阻（出厂时自带），否则该手动报警按钮会报故障，当并联手动报警按钮不止一个时，中间的手动报警按钮应取掉47K电阻，否则断线不报故障。

图2 J-SAP-M-M500K手报按钮并联安装示意图

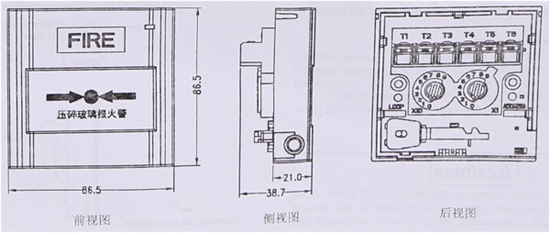

五、J-SAP-M-M500K手动火灾报警按钮外形尺寸图

六、J-SAP-M-M500K手动火灾报警按钮测试

　　测试手动报警按钮时，将提供的测试钥匙插入手动报警按钮右下侧的槽中，玻璃会微倾斜并模仿手动报警按钮报警操作，此时，控制器上应显示该手动报警按钮报火警，于动报警按钮指示灯应恒亮以表示手动报警按钮功能正常，复位手动报警按钮时，取下测试匙，在控制器上使系统复位。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	盛赛尔
[型号]	J-SAP-M-M500K
[类型]	含电话插孔
[工作电压]	15～32VDC
[尺寸]	86.5mm(长)x86.5mm(宽)x38.7mm(高)
[名称]	手动火灾报警按钮
[别名]	手报 手动报警按钮 手动火灾报警按钮 手动报警器
