当前位置: 当宁消防网 > 火灾自动报警系统 > 消防模块 > 输出模块 > LD6804EN输出模块
分享
LD6804EN输出模块
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥455.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 利达消防
进入品牌页
关注
类似产品
 LD6801EC输出模块
 LD6802EC输出模块
 55000-852PRC输出模块(带隔离...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

  注意:该型号产品已停产,替代产品为LD6804ED输出模块。

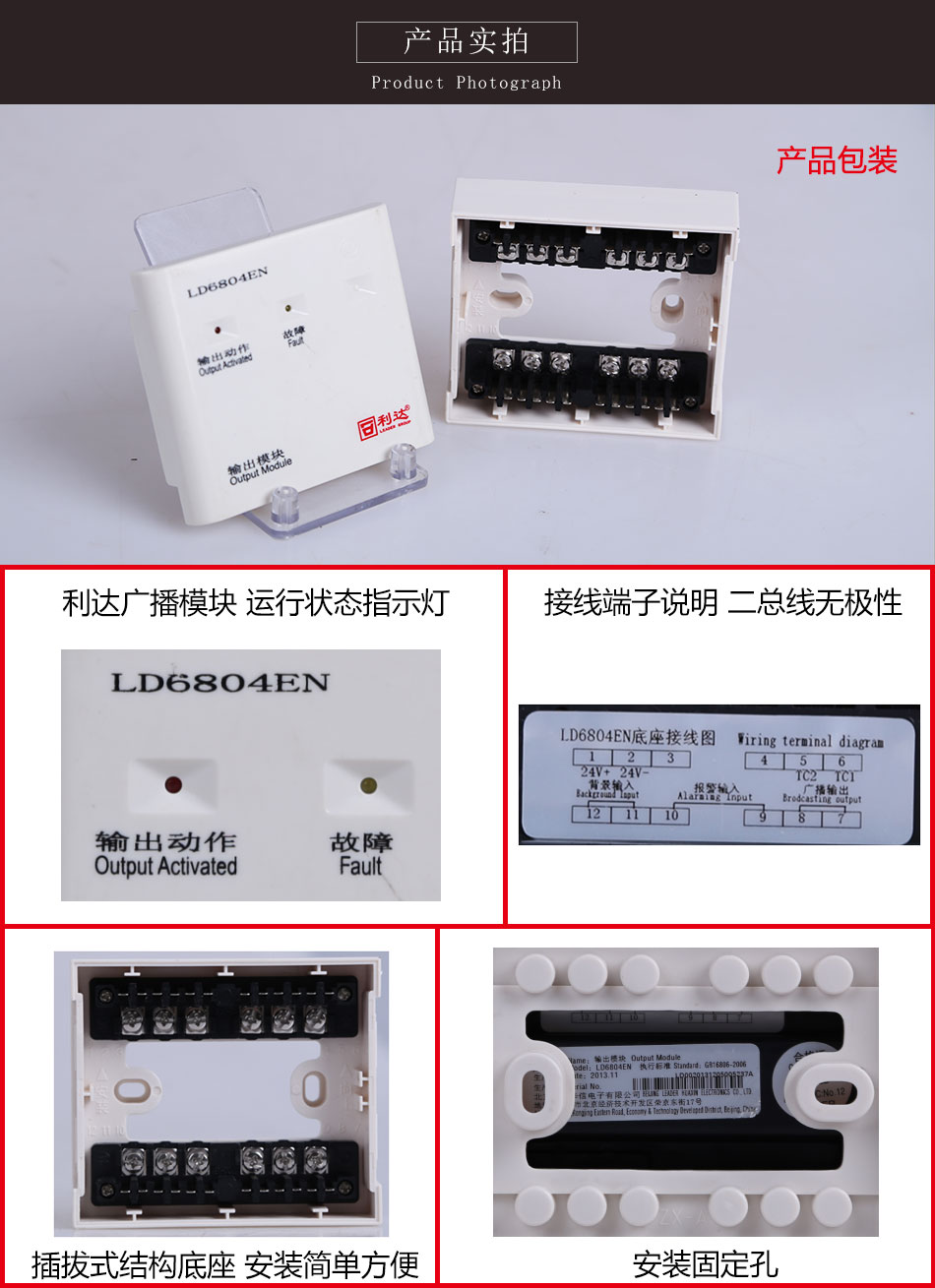

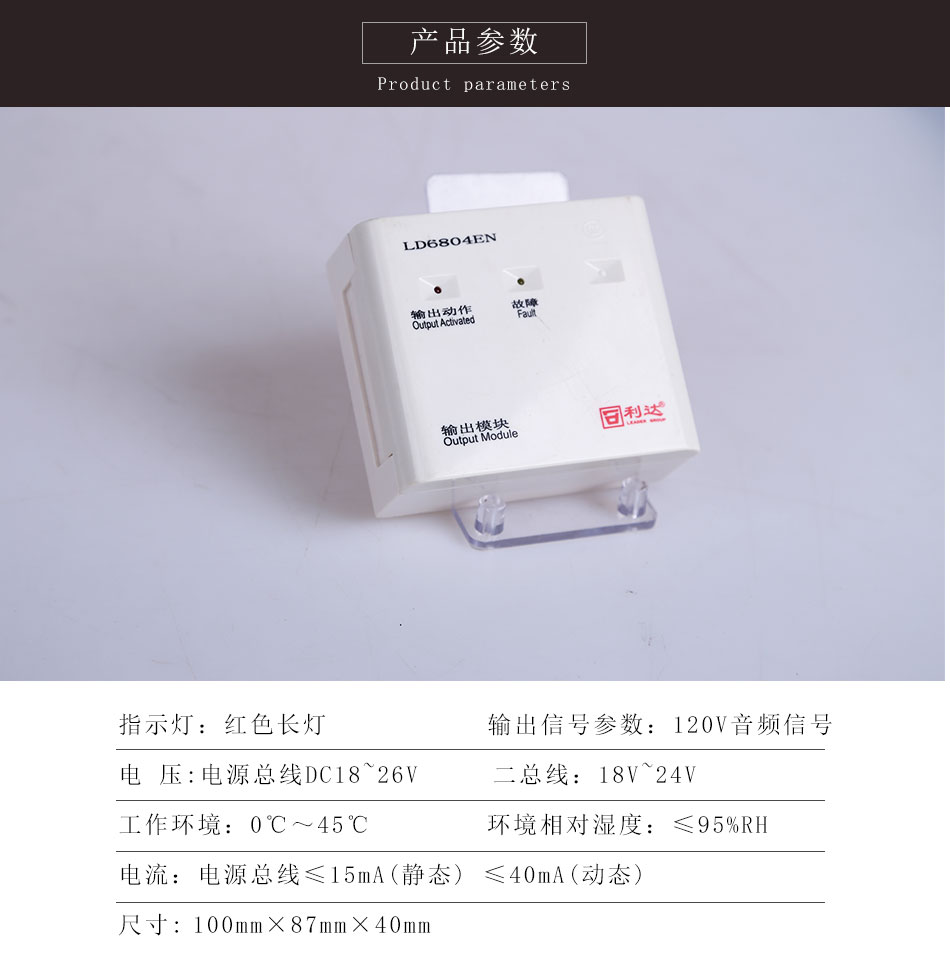

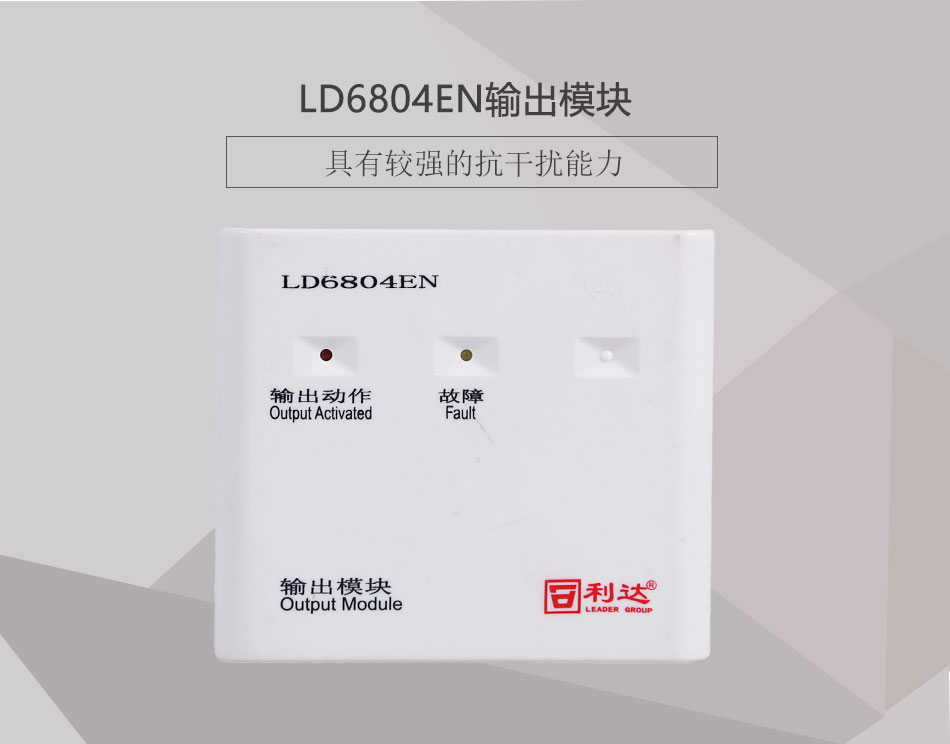

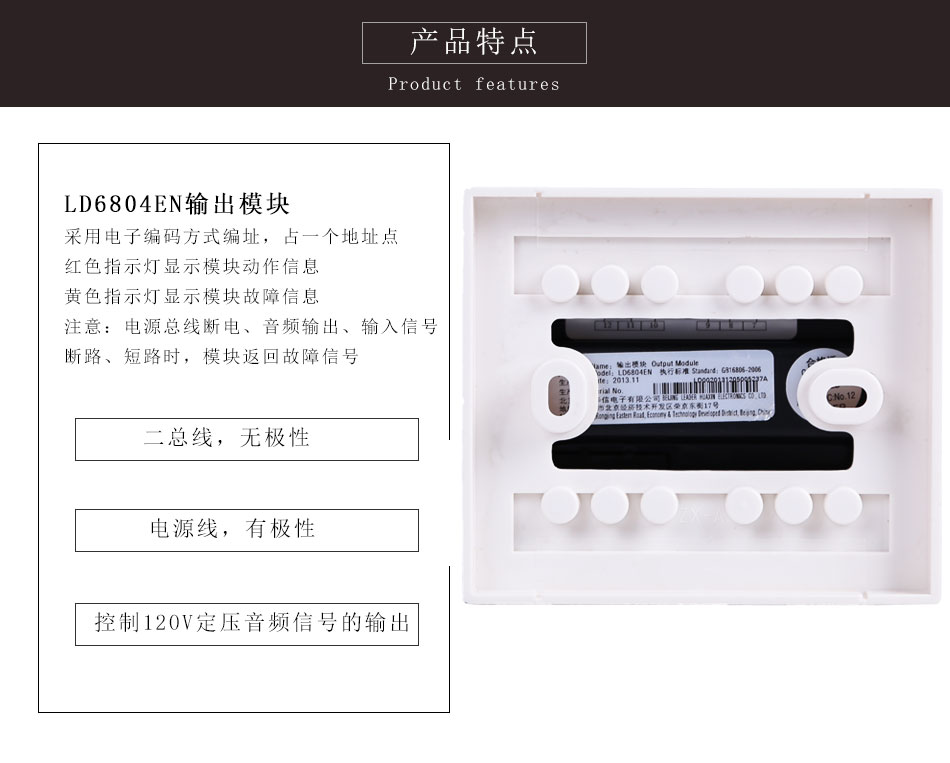

LD6804EN输出模块产品情景展示LD6804EN输出模块产品参数LD6804EN输出模块产品特点

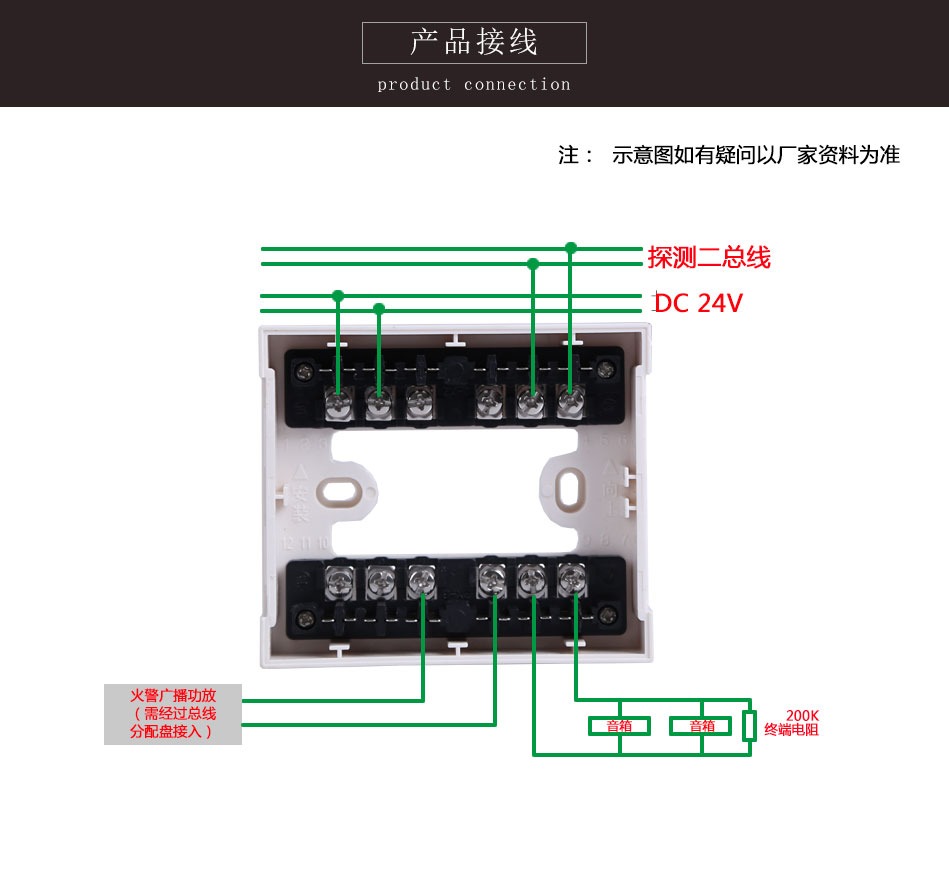

LD6804EN输出模块接线图

LD6804EN输出模块产品应用场所

一、LD6804EN输出模块介绍

  LD6804EN输出模块采用单片机和智能软件、特殊防潮处理技术、表面贴装(SMT)生产工艺和插拔式结构设计,工作稳定可靠,具有较强的抗干扰能力。主要用于消防广播的控制。可以与利达公司生产的E/EN系列火灾报警控制器配合使用。满足GB16806-2006《消防联动控制系统》和《消防产品3C认证实施规则》。

二、LD6804EN输出模块功能

  ★二总线,无极性。

  ★电源线,有极性。

  ★采用电子编码方式编址,占一个地址点。

  ★红色指示灯显示模块动作信息。

  ★黄色指示灯显示模块故障信息。

  ★控制120V定压音频信号的输出。

  ★注意:电源总线断电、音频输出、输入信号断路、短路时,模块返回故障信号。

三、LD6804EN输出模块主要技术指标

LD6804EN主要技术指标

四、端子图与接线图示例

端子图与接线图示例
端子图与接线图示例

五、布线要求

  ★二总线:宜选用截面积不小于1.0mm2阻燃双色双绞软铜线(ZR-RVS2×1.0mm2)或选用截面积不小于1.0mm2的阻燃铜芯电缆(ZR-KVV2×1.0mm2),耐压≥250V。连接导线的长度应以总电阻<50Ω为限,否则应考虑增大导线截面积,或加装总线中继器。(不宜采用平行线)

  ★DC24V电源总线:宜选用截面积不小于1.5mm2阻燃双色双绞软铜线(ZR-RVS2×1.5mm2)或选用截面积不小于1.5mm2的阻燃铜芯电缆(ZR-KVV2×1.5mm2),耐压≥250V。电源线总压降≤3V,否则应考虑增大导线截面积。

  ★广播音频线:宜用截面积不小于1.0mm2阻燃双色双绞软铜线(ZR-RVS2×1.0mm2)或选用截面积不小于1.0mm2的阻燃铜芯电缆(ZR-KVV2×1.0mm2),耐压≥250V。

  ★穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中,严禁与其它系统传输线路穿入同一管中。

商品属性
[品牌] 利达华信
[型号] LD6804EN
[工作电压] 电源总线:DC 18V~26V 二总线:DC 14V~24V
[工作电流] 电源总线:<15mA(静态) <40mA(动作) 二总线<0.5mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 宽100mm×高87mm×厚40 mm
[重量] 0.095Kg±0.01Kg
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(5)

    匿名用户评论等级: 5

    LD6804EN输出模块控制广播,加了继电器,可以实现功能不?

    管理员:

    这不需要继电器的啊

    2020-01-13 21:46:21

    匿名用户评论等级: 5

    很实用的

    管理员:

    多谢关注和支持!

    2017-01-14 12:32:23

    匿名用户评论等级: 5

    接线比较方便,但这模块后面能接多少现场广播好像没有明确说明。

    2013-01-16 22:49:06

    xttcherry评论等级: 5

    EX的才是防爆的意思吧~!

    2012-08-09 23:01:51

    蒲公英评论等级: 5

    LD6804EN输出模块中的EN是不是指防爆啊?

    2012-03-21 19:56:28
