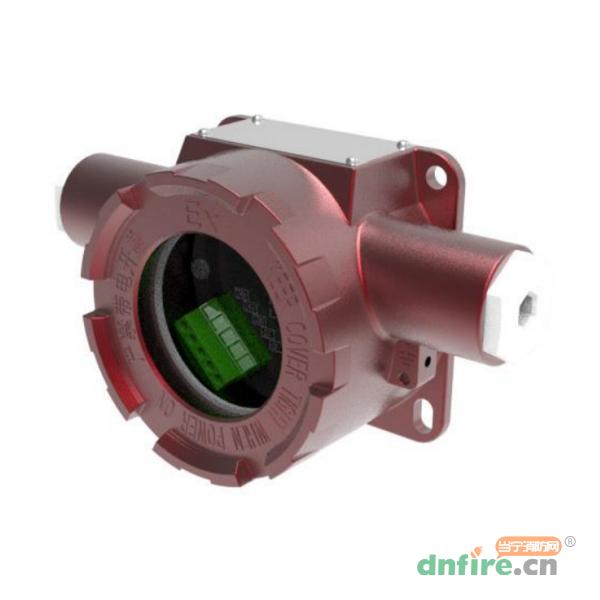

一、JBF5141CG-Ex隔爆型输入/输出模块概述
JBF5141CG-Ex型输入/输出模块是青鸟消防股份有限公司开发的隔爆型模块，主要用于消防联动控制系统，控制联动设备动作并接收联动设备动作后的应答信号从而判断被控设备是否动作，同时可对被控设备与模块的输入端和输出端连接线路状态进行监测。优良的隔爆设计，满足各种恶劣环境使用。
二、JBF5141CG-Ex隔爆型输入/输出模块功能特点
产品采用工业标准要求设计，性能稳定可靠。
内置微处理器，采用SMT表面贴装工艺。
具有一组无源继电器输出触点。
可通过专用电子编码器配置为输入模块、中继模块。
通信采用二总线技术，无极性要求。
施工中应使用双绞线，导线截面积不小于1.0mm2。
回路信号处理电路与输入输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。
电子编码方式，可通过专用电子编码器或62S协议控制器编址。
具备状态监测和多种故障检测功能。
外壳采用高强压铸铝，产品隔爆性好，防护等级达到IP67，抗粉尘污染、抗潮湿及抗腐蚀能力强等特点。
防爆性能符合GB/T 3836.1-2021《爆炸性环境第1部分：设备通用要求》、GB/T 3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》、GB/T 3836.31-2021《爆炸性环境：由防粉尘点燃外壳“t”保护的设备》。防爆标志为Ex dbⅡC T6 Gb；Ex tbⅢC T80℃Db。
现场安装时，按GB/T 3836.15-2021标准要求、配用与环境相适应的已取得防爆合格证的电缆引入装置。
三、JBF5141CG-Ex隔爆型输入/输出模块技术参数
| 型号 |
JBF5141CG-Ex |
| 名称 |
输入/输出模块 |
| 品牌 |
青鸟消防 |
| 防爆标志 |
Ex db ⅡC T6 Gb；Ex tb ⅢC T80℃ Db |
| 工作电压 |
DC18V-28V，调制型，控制器提供 |
| 监视电流 |
≤0.25mA（DC24V） |
| 动作电流 |
≤0.5mA（DC24V） |
| 输出容量 |
2A/30VDC；1A/250VAC |
| 确认灯 |
监视状态：“输入动作”灯红色闪亮，“输出动作”灯红色闪亮
动作状态：“输入动作”灯红色常亮，“输出动作”灯红色常亮
故障状态：“输入动作”灯不亮，“输出动作”灯不亮
|
| 线制 |
二线制 |
| 编址范围 |
11S 协议：1~200；62S 协议：1~252 |
| 编址方式 |
专用电子编码器 或 62S 协议控制器 |
| 兼容性 |
11SF-C 系列/ JB-QB-JBF-51SXX 系列/ JB-QB-JBF-5013 控制器 |
| 外观 |
RAL 3003 红色 |
| 外壳材质 |
压铸铝 |
| 工作温度 |
-40~+70℃ |
| 贮存温度 |
-40～+70℃ |
| 相对湿度 |
≤95%(无凝露) |
| 防护等级 |
IP67 |
| 产品质量 |
772g（含底座） |

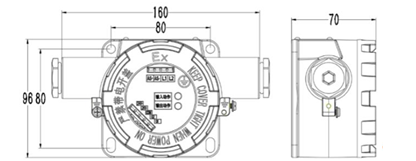

| 外形尺寸 |
L 160mm×W 96mm×H 70mm |
| 执行标准 |
GB 16806-2006《消防联动控制系统》
GB/T 3836.1《爆炸性环境第1部分：设备通用要求》
GB/T 3836.2《爆炸性环境第2部分：由隔爆外壳"d"保护的设备》
GB/T 3836.31《爆炸性环境：由防粉尘点燃外壳“t”保护的设备》
|
四、JBF5141CG-Ex隔爆型输入/输出模块接线图

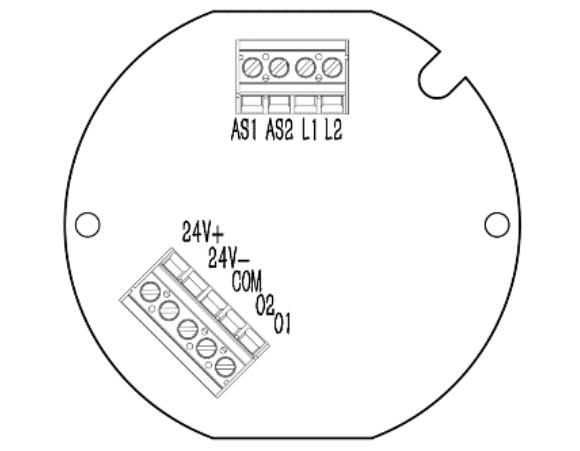

L1、L2：接回路总线，无极性，有总线信号接入模块即可正常工作。
24V+、24V-：接24V电源，实现24V电压检测和线路检测功能设计。
AS1、AS2：接应答（无源触点），必须并联10KΩ终端电阻。
COM（端子7）是继电器触点公共端，O2（端子8）是常闭触点，O1（端子9）是常开触点。
有源输出功能接线图：

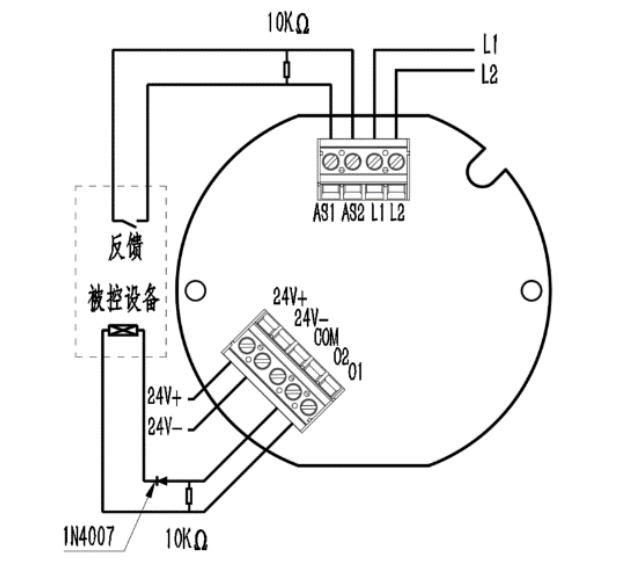

O2、O1为有源输出接线端子，在被控设备终端并联10KΩ电阻，用于检线功能；O2输出正向串接二极管到被控设备电源正端，O1输出接被控设备负端。模块启动后O2输出电源正，O1输出电源负。
24V+接24V供电电源正，24V-接24V供电电源负，提供被控设备所需电源。具体接线见下图。

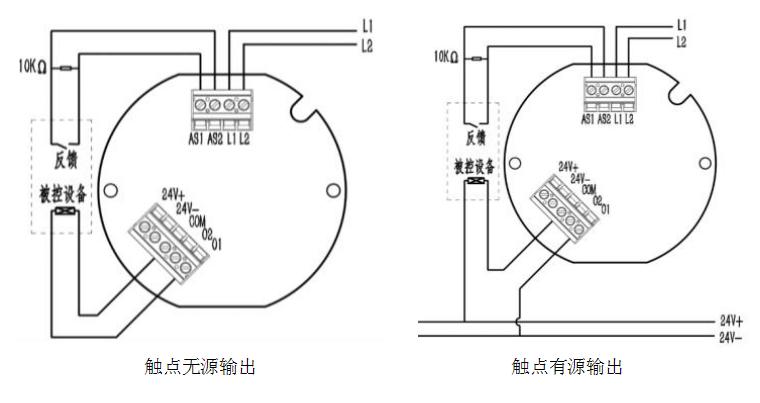

无源触点输出接线功能：
该模块提供纯继电器触点输出功能，具有独立物理常开和常闭触点输出功能，COM（端子7）是继电器触点公共端，O2（端子8）是常闭触点，O1（端子9）是常开触点，模块启动后常闭触点断开，常开触点闭合，可用该触点实现无源和有源接电的单独控制。具体接线见下图。
