一、JBF5147C输入/输出模块概述

　　JBF5147C输入/输出模块是青鸟消防的可实现输入检测，多种方式输出的控制模块。该模块主要用于消防联动控制系统。控制联动设备动作并接收联动设备动作后的应答信号从而判断被控设备是否动作，同时可对被控设备与模块的输入端和输出端连接线路状态进行监测。在使用过程中消防联动控制器发出命令，通过输入/输出模块启动或停止与该模块连接的（如风机、水泵等）外部设备，同时监测外部设备工作状态。

二、JBF5147C输入/输出模块功能特点

　　内置微处理器。

　　采用SMT表面贴装工艺。

　　具有一组无源继电器输出触点，触点容量1A/250VAC或2A/30VDC。⚫通信采用二总线技术，无极性要求。

　　施工中应使用双绞线，导线截面积不小于1.0mm2。⚫回路信号处理电路与输入输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。

　　电子编码方式，可通过专用电子编码器编址。

　　本模块采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试。

　　具备状态监测和多种故障检测功能。

　　模块结构上有设计安全防护装置，防止误触电，且有醒目防触电的提醒。

三、JBF5147C输入/输出模块的技术参数

　　执行标准号：GB 16806-2006

　　额定工作电压：DC24V

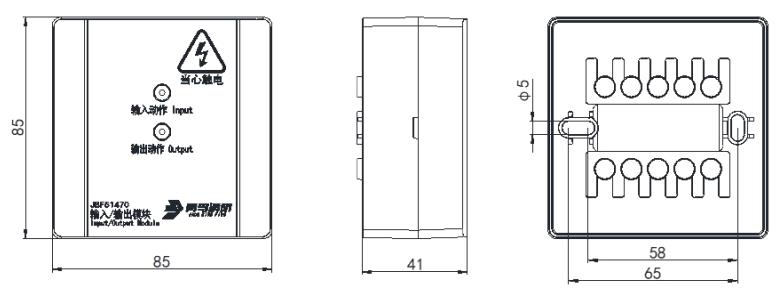

　　外形尺寸为85mm×85mm×41mm；

　　外壳材质为塑料；

　　具有一个输入动作指示灯，正常监视状态时红色闪亮，输入动作时红色常亮；

　　具有一个输出动作指示灯，正常监视状态时红色闪亮，输出动作时红色常亮；

　　通过总线与消防联动控制器或气体灭火控制器通信；

　　编码方式：电子编码；

　　供电方式：由消防联动控制器或气体灭火控制器的总线供电

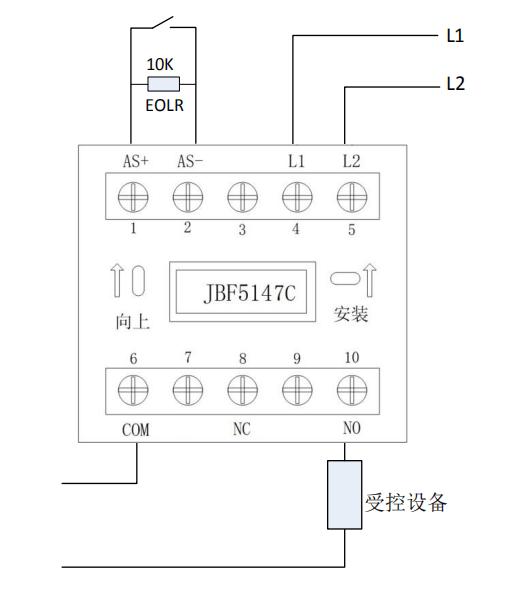

四、JBF5147C输入/输出模块接线图

　　L1（端子4）、L2（端子5）：接回路总线，无极性。

　　AS+（端子1）、AS-（端子2）：接应答（无源触点），须并联10KΩ终端电阻。

　　NO(端子10)、COM（端子6）：接被控设备（无源触点）。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	北大青鸟
[型号]	JBF5147C
[名称]	输入/输出模块
[工作电压]	DC24V
[尺寸]	85mm×85mm×41mm
[执行标准]	GB 16806-2006
[外壳材质]	塑料
