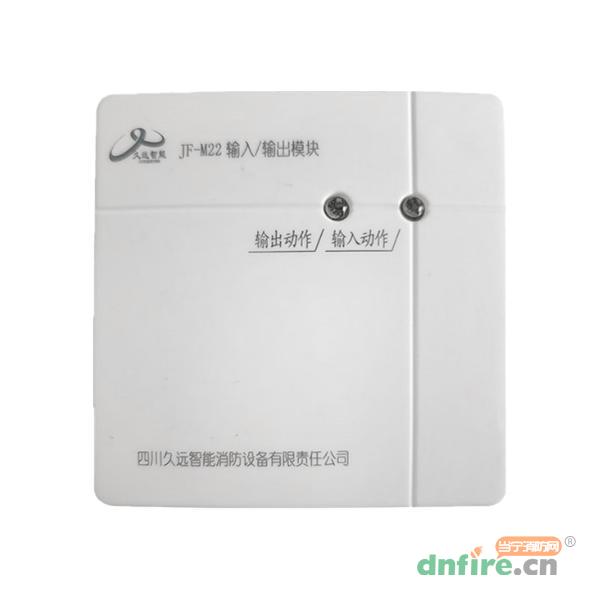

一、JF-M22输入/输出模块的简介

JF-M22是一种输入/输出模块，接于JF999火灾报警控制器（联动型）回路二总线上。控制器可以通过模块去启动受控设备，如防排烟阀、送风阀、防火卷帘门、风机、警铃等，并可接收受控设备动作后的反馈信号。

模块安装在受控设备的附近，也可安装在楼层的端子模块箱内。模块采用电子编码。模块的输出动作控制逻辑可根据工程情况编程完成。当控制器接收到探测器的报警信号后，根据预先编入的程序，向模块发出启动信号，模块迅捷完成输出动作以启动受控设备，并点亮‘输出动作’指示灯；模块还可接收输入信号，输入方式为一对无源常开触点转为闭合，接在模块的AS-、AS+端子上，当无源常开触点闭合时，模块迅捷动作，点亮输入动作指示灯并向控制器发送反馈信号，通常用此功能来反映受控设备是否被成功启动或启停状态。

二、JF-M22输入/输出模块的特点

a)内置CPU，智能化高，可靠、稳定；

b)采用SMT表面贴装工艺；

c)通过二总线接收控制器的启停控制信号，受控启停的逻辑可通过软件编程实现。

d)输出动作为一对无源常开触点，触点容量为DC30V/2A；接到启动指令后，其常开输出触点在不同编址方式下处于2种状态，只有当接收到停止指令或切断电源时才恢复状态。

e)输入为一对常开无源触点；当无源触点闭合，模块迅捷点亮输入动作灯并通过二总线向控制器发送反馈信号；

f)采用电子编码方式。

g)无极性二总线，导线截面积为1.0-1.5mm2，传输距离≥1000m。

h)插拔式结构，布线后工程调试前再将部件插入底座。易于施工、维护；

i)指示灯：2只红色指示灯，分别指示正常监控态、输出动作态、输入动作态；

j)BM999A编码器不同编址方式下模块的三种性能：
◆常规编址：模块启动后只动作一次，此编址方式下模块检测继电器外围线路连通与否。
◆脉冲不检测编址：模块启动后脉冲式动作，此编址方式下模块不检测继电器外围线路连通与否。
◆持续不检测编址：模块启动后只动作一次，此编址方式下模块不检测继电器外围线路连通与否。

三、JF-M22输入/输出模块的技术参数

工作电压	DC24V±3V 控制器提供，调制型
工作温度	-10~+50℃
相对湿度	≤95%(40±2℃)
工作电流	≤300μA （DC24V）
编码方式	电子编码
编码范围	1-200
确认灯	输出动作灯（红色）	正常监控态	不亮
		收到启动信号后	闪亮
	输入动作灯（红色）	正常监控态 收到启动信号后	不亮 闪亮

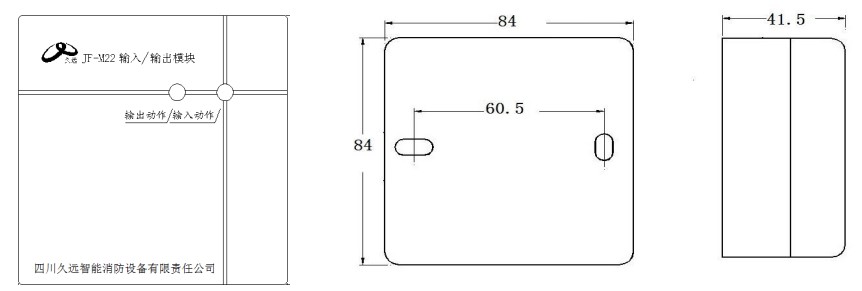

四、JF-M22输入/输出模块的技外形尺寸
