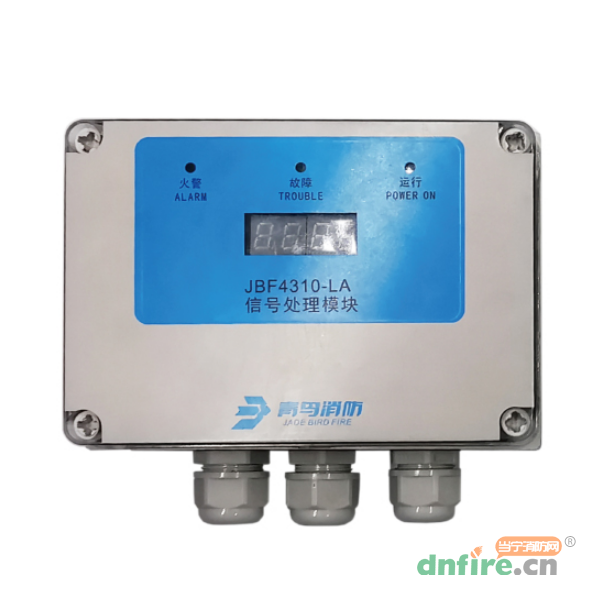

一、JBF4310-LA感温电缆信号处理单元概述

　　JBF4310-LA感温电缆信号处理单元是JTW-LD-JBF4310缆式线型感温火灾探测器的一个组成部分，负责对敏感部件的信息进行查询、分析、处理。并通过指示灯和数码管显示线缆的状态信息，同时将状态信息通过各种端口与其他设备对接。

二、JBF4310-LA感温电缆信号处理单元特点

　　温度感知敏锐：能够对环境温度的细微变化做出快速响应，精准感知温度上升趋势，可在早期发现潜在的火灾隐患。一般可以精确探测到0.1℃甚至更小的温度变化，确保在温度异常初期就能及时发出信号。

　　信号处理精准：采用先进的数字信号处理技术，对感温电缆传输过来的信号进行精确分析和处理，有效过滤干扰信号，准确判断温度变化是否达到报警阈值，减少误报率，提高报警的准确性。

　　抗干扰能力强：具备良好的电磁兼容性，能在复杂的电磁环境中稳定工作，不受附近电气设备、无线电信号等干扰。例如，在工业生产车间等存在大量电气设备的环境中，仍能准确感知温度并传输信号。

　　耐用性高：采用优质的电子元器件和可靠的电路设计，能够适应不同的工作环境和条件，具有较长的使用寿命。可在-40℃至70℃的温度范围内以及湿度较高等恶劣环境下稳定运行，确保在各种恶劣天气和环境条件下都能正常工作。

　　多种接口支持：提供多种类型的接口，如RS485接口、继电器输出接口等，方便与其他消防设备或控制系统进行连接和通信，可轻松接入各种消防报警系统，实现与火灾报警控制器、消防联动控制器等设备的互联互通。

　　组网方式灵活：支持多种组网方式，可根据实际应用场景和需求进行星型、总线型等不同拓扑结构的组网，能够满足不同规模和复杂程度的消防系统的要求，可广泛应用于隧道、电缆隧道、地铁、工业厂房、仓库等场所。

　　安装简单：结构设计紧凑，安装方式简便，可采用壁挂式、导轨式等多种安装方式，方便安装人员进行安装操作，减少安装时间和工作量。

　　维护方便：具备自诊断功能，能够实时监测自身的工作状态，一旦发现故障可及时发出故障信号，便于维护人员快速定位和排除故障。同时，采用模块化设计，便于更换故障模块，降低维护成本和难度。

　　智能算法应用：内置智能分析算法，不仅能够根据温度变化进行简单的报警判断，还能对温度变化速率、持续时间等多个参数进行综合分析，更准确地判断火灾发生的可能性，提前发出预警信号，为人员疏散和火灾扑救争取更多时间。

　　预警级别可设：可以根据不同的场所和需求，设置不同的预警级别和报警阈值，实现个性化的火灾预警和报警功能。例如，在重要设备机房等对火灾敏感度要求较高的场所，可设置较低的预警阈值，以便更及时地发现火灾隐患。

三、JBF4310-LA感温电缆信号处理单元参数

确认灯	火警（红色），预警（红色闪亮），故障（黄色），运行（绿色）
通信端口	RS485/CAN/青鸟回路总线
无源输出	3个无源干接点（30VDC/2A，125VAC/1A）
外壳材质	PC - V0级阻燃
产品质量	730克
外形尺寸	L175×W 168×H 74mm

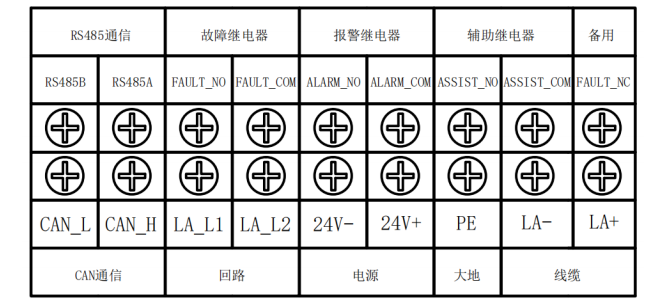

四、JBF4310-LA感温电缆信号处理单元端子接线图

　　1)RS485端子：RS485B，RS485A。通信协议支持Modbus，波特率9600bps，8位数据位，1位停止位，无校验位。

　　2)故障端子：无源输出（FAULT_NO与FAULT_COM），正常状态常开，故障状态常闭。FAULT_NC与FAULT_COM为反逻辑备用。

　　3)报警端子：无源输出，正常状态常开，报警状态常闭。

　　4)辅助端子：无源输出，正常状态常开，预警报警状态常闭。

　　5)备用端子：暂无功能使用。

　　6)CAN端子：支持CAN通信，波特率支持青鸟消防系统联网固有波特率。

　　7)回路端子：LA_L1与LA_L2，无极性连接。支持青鸟消防报警回路，可参与联动报警。

　　8)电源端子：24V+，正极；24V-，负极；支持无极性接线。PE：安全防护大地接线端子。

　　9)线缆端子（LA+/LA-）连接至感温线线缆，有极性，LA+端子连接感温电缆红色线芯，LA-端子连接感温电缆黑色线芯。

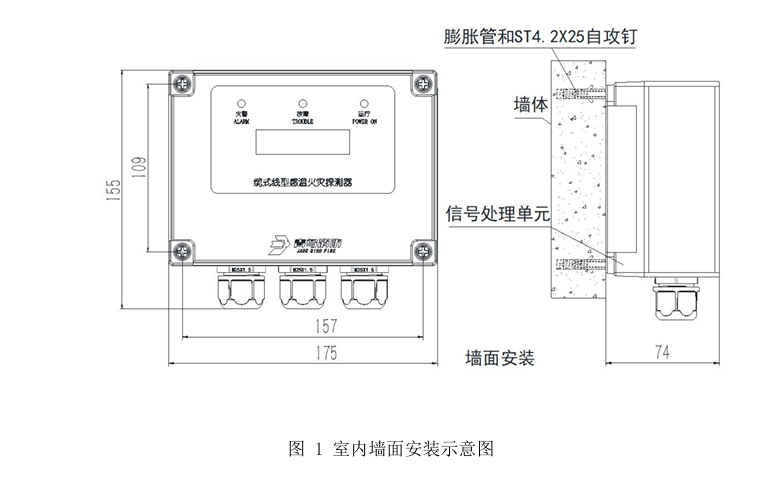

五、JBF4310-LA感温电缆信号处理单元外形尺寸图
