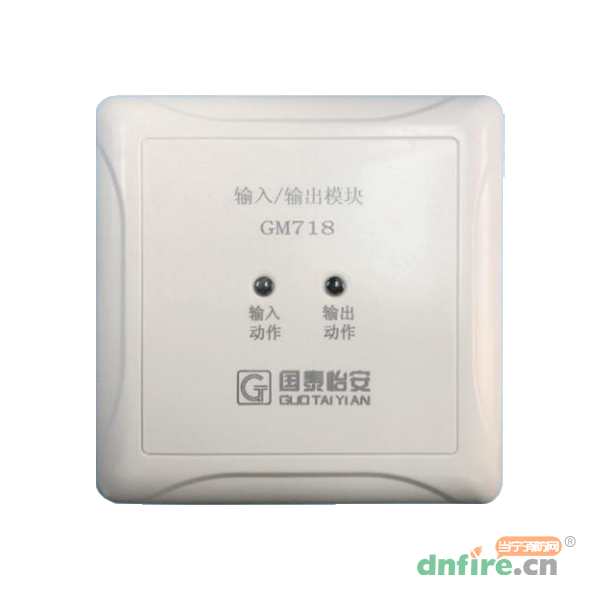

一、GM718输入/输出模块的概述

　　应用于G7系列火灾报警系统中，用于控制被动型设备并接收被控设备的动作反馈信号。如:防火卷帘、消防电梯、门禁系统等;输出可选择一组常开和一组常闭节点输出。接收端为常开无源触点信号。通过GS701电子编码器设置，可实现对信号输出端的开路、短路检测;具有输出线路故障检测功能;对信号输入端开路进行检测(均需配接4.7K终端电阻)。通过GS701电子编码器设置，可实现自反馈功能。需与GM710通用模块底座配套使用。总线无极性，可外接24V电源用于带载非编声光、线性红外光束感烟探测器。

二、GM718输入输出模块工作原理

　　当控制器收到火警联动信号或者手动启动信号时，控制器向模块发出启动命令，模块收到启动命令后将无源常开触点闭合，无源常闭触点断开，并点亮输出动作指示灯。

　　当输入/输出模块配接的外部设备动作时，监视的模块就会检测到启动信号（输入动作指示灯常亮）并且将信号反馈到火灾报警控制器主机上而实现反馈。

三、GM718输入输出模块工作模式

　　1）120模式：全检模式，检故障，检反馈；

　　2）122模式：不检故障，检反馈，出厂默认为此模式；3）123模式：不检故障，具备自反馈功能；

　　4）125模式：检故障，具备自反馈功能；

　　5）126模式：线性红外光束感烟探测器模式（此模式下采用无源常闭触点给线性红外光束感烟探测器供电，复位时无源常闭触点短暂断开后复位，不检输出线）。

四、GM718输入/输出模块的技术参数

工作电压	DC24V
静态电流	≤600μA
启动反馈电流	0.8mA
外形尺寸	85mm×85mm×36mm
使用环境	温度:-10℃～ 50℃ 湿度:≤95%RH(40℃±2℃)

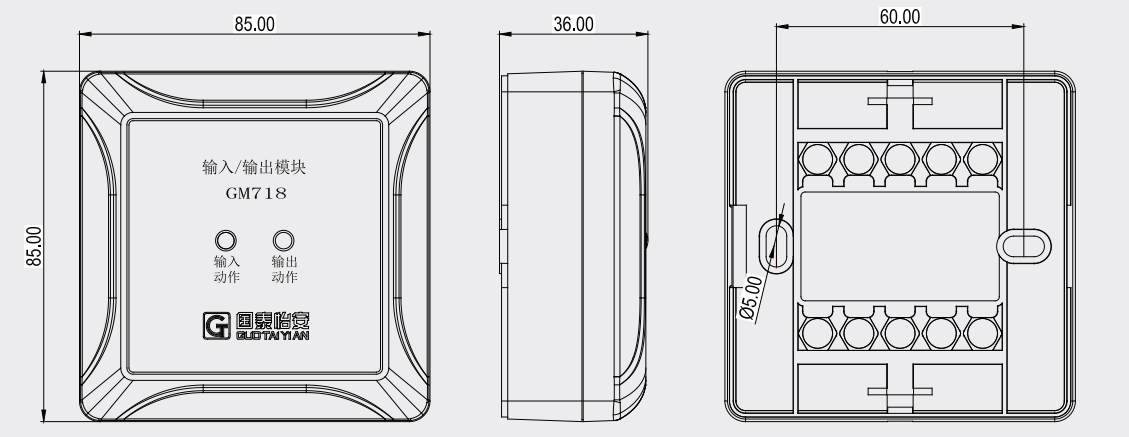

五、GM718输入/输出模块的外形尺寸
