一、GM641 概述：
RS485总线通讯在下列情况下需使用该模块：
1、传输距离超过1200米；
2、传输总线需要分支；


二、GM641 特点：
1.应用于G5、G6等系列火灾报警控制器中；
2.波特率固定为4800BPS，适用于远距离传输；
3. 两对输入，两对输出，方便分支接线；
4. 输入端和输出端终端电阻可供选择。


三、GM641  485中继通讯模块 主要技术指标：
1.工作电压：DC24V
2.最大工作电流： ≤100mA
3.使用环境：
温度： -10℃—+50℃
相对湿度：<95%（40℃±2℃）


四、GM641  485中继通讯模块 功能设置：
1.将电路板中J1的短路片短接时，则 (A,B)终端电阻有效
2.将电路板中J2的短路片短接时，则 (A’,B’)终端电阻有效。


五、GM641  485中继通讯模块 结构与安装尺寸
1.安装：
可将本接口模块安装于485布线当中，位置自定。
2.端子说明：
各端子功能说明如下：
(6,7), (4,5):RS485总线输入/输出端A,B；
(8, 9),(10,11):RS485总线输出/输入端A',B'。
＋24V(1,2):24V正；
FGND(13,14):24V 地。
一般可将AB作为输入端，A’B’作为输出端。

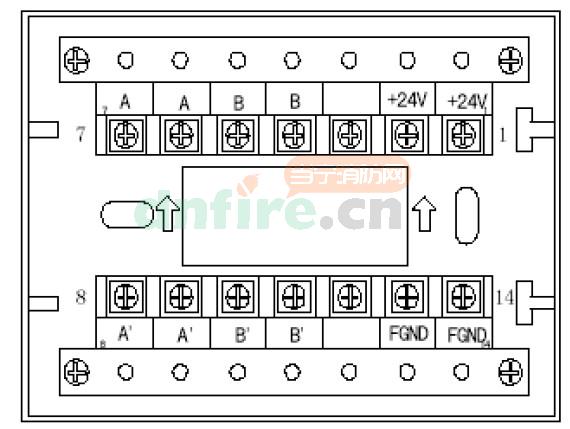

                                          图1 GM641 485 中继通讯模块端子排列示意图
