GB4717-2024《火灾报警控制器》新国标已在2025年5月1日实施，与GB4717-2005相比，除结构调整和编辑性改动外，主要技术变化如下：

1）增加了火灾报警信号、火灾报警状态、故障报警信号、故障报警状态、监管报警信号、运行数据存储单元、消防电气控制装置、消防联动通信模块、消防系统报警总线、消防系统联动总线、消防系统设备控制总线的定义；

　　3.2 火灾报警信号 fire alarm signal

　　当火灾报警触发器件的监视参数满足火灾报警条件时，火灾报警触发器件发出的信号。

　　3.3 火灾报警状态 fire alarm condition

　　控制器接收到火灾报警信号后，发出火灾报警提示信息时所处的状态。

　　3.4 故障报警信号 fault alarm signal

　　当火灾自动报警系统设备发生异常，不能正常运行发出的信号。

　　3.5 故障报警状态 fault alarm condition

　　控制器接收到故障报警信号后，发出故障报警提示信息时所处的状态。

　　3.6 监管报警信号 supervisory alarm signal

　　控制器监管的除火灾报警、故障报警、联动相关信号之外的其他输入信号。

　　3.10 运行数据存储单元 operational data storage unit

　　用于记录控制器连接的全部火灾报警触发器件、消防联动设备的运行状态信息，为火灾调查提供参考的单元。

　　3.11 消防电气控制装置 fire electrical control equipment

　　对消防给水设备、自动灭火设备、室内消火栓设备、防排烟设备、防火门窗、防火卷帘等各类自动消防设施进行控制，具有控制受控设备执行预定动作、接收受控设备的反馈信号、监视受控设备状态、与消防联动控制器或具有联动控制功能的控制器进行信息通信、向使用人员发出声光提示信息等功能的装置。

　　3.12 消防联动通信模块 automatic control communication module

　　具有通信协议转换功能，实现消防联动控制器或具有联动控制功能的控制器与各类消防电气控制装置之间信息交互的通信模块。

　　3.13 消防系统报警总线 fire system alarm bus；FAbus

　　火灾自动报警系统中，火灾报警触发器件与火灾报警控制装置之间传送信息的通信线路。

　　3.14 消防系统联动总线 fire system control bus；FCbus

　　火灾自动报警系统中，消防联动控制器或具有联动控制功能的控制器与输出模块、输入模块、输入/输出模块之间传送信息的通信线路。

　　3.15 消防系统设备控制总线 fire system equipment control bus；FECbus

　　火灾自动报警系统中，消防联动控制器或具有联动控制功能的控制器通过消防联动通信模块与气体灭火子系统、消防给水监控子系统、防排烟监控子系统、消防应急广播和电话子系统、防火卷帘监控系统、防火门监控系统、消防应急照明和疏散指示系统等系统中的消防电气控制装置之间传送信息的通信线路。

2）删除了监管信号的定义；

　　4.2 监管信号 supervisory signal（2005版）

　　控制器监视的除火灾报警、故障信号之外的其他输入信号。

3）增加了按键与指示灯设置要求；

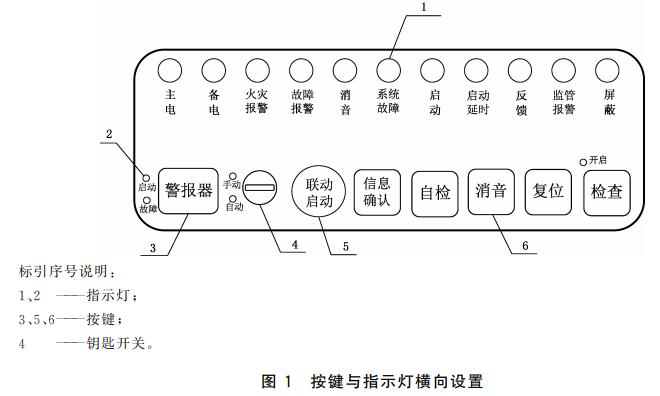

　　5.3.1.5 控制器应具有中文功能标注和信息显示，按键与指示灯应采用图1或图2的设置方式，指示灯点亮时，应采用常亮的方式指示工作状态。按键的尺寸不应小于12mmx12mm，或直径不应小于12mm，按键的间隔不应小于10mm。控制器不具备启动延时、反馈、监管、屏蔽等指示灯时，其他指示灯应保持图1或图2的排列顺序。

4）增加了控制器的通信线路要求；

　　5.3.1.6 控制器的消防系统设备控制总线应采用独立的通信线路，不应与消防系统报警总线、消防系统联动总线共用。

5）增加了外壳防护要求；

　　5.3.1.8 控制器的外壳防护等级（IP代码）不应低于GB／T 4208-2017中IP30的要求。

6）增加了外壳燃烧性能要求；

　　5.3.1.9 控制器外壳为非金属材料时，应满足附录A规定的燃烧性能要求。

7）更改了指示灯的要求；

　　5.3.2 指示灯（器）

　　5.3.2.1 指示灯（器）功能应有中文标注，并应以颜色标识，红色指示火灾报警、监管报警、反馈、检查开启、启动、报警延时和启动延时等；黄色指示故障报警、系统故障、屏蔽、消音等；绿色指示主电源和备用电源正常工作状态、手动工作状态、自动工作状态和停止工作状态等。

　　5.3.2.2 在光照度为1001x～500lx的环境条件下，在正前方22.5°视角范围内，手动状态指示灯、自动状态指示灯和检查开启状态指示灯应在0.8m处清晰可见，其他指示灯应在3m处清晰可见。

　　5.4.2 指示灯（器）（2005版）

　　5.4.2.1 应以红色指示火灾报警状态、监管状态、向火灾报警传输设备传输信号和向消防联动设备输出控制信号；黄色指示故障、屏蔽、自检状态；绿色表示电源工作状态。

　　5.4.2.2 指示灯（器）功能应有标注。

　　5.4.2.3 在不大于500lx环境光条件下，在正前方22.5度视角范围内，状态指示灯（器）和电源指示灯（器）应在3m处清晰可见；其他指示灯（器）应在0.8m处清晰可见。

　　5.4.2.4 采用闪亮方式的指示灯（器）每次点亮时间应不小于0.25s，其火警指示灯（器）闪动频率应不小于1Hz，故障指示灯（器）闪动频率应不小于0.2Hz。

　　5.4.2.5 用一个指示灯（器）显示具体部位的故障、屏蔽和自检状态时，应能明确分辨。

8）增加了音响器件的接线方式要求；

　　5.3.4.1 音响器件接线不应采用插拔方式，应具有防脱落的措施，在50N拉力下不应损伤和脱开；拆卸音响器件应采用专用工具。

9）增加了备用电源及蓄电池的要求；

　　5.3.7 备用电源及蓄电池

　　5.3.7.1  蓄电池应固定安装，并具有防止电池端子间及电池端子与金属部件间接触的措施。

　　5.3.7.2电源正极连接导线应为红色，负极应为黑色或蓝色。

　　5.3.7.3 控制器的备用电源不应采用钴酸锂、三元锂及其他含钴元素的锂离子蓄电池。

　　5.3.7.4 控制器应能显示备用电源的电压和电量。当控制器串接电池组额定电压大于或等于12V时，控制器应对电池（组）分段保护并显示每段电池（组）的电压，每段电池（组）额定电压不应大于13 V，且在电池（组）充满电时，每段电池（组）电压均不应小于额定电压。当任一段电池电压小于额定电压的90％时，控制器应发出故障报警声、光信号并指示相应的部位。

10）增加了运行数据存储单元的要求；

　　5.3.9 运行数据存储单元

　　控制器的运行数据存储单元应为独立可拆卸结构，采用金属外壳，外壳防护等级（IP代码）不应低于GB／T 4208-2017中IP54的要求，功能应满足附录B的要求。

11）更改了延时时间的显示要求；

　　5.4.1.2 当有火灾探测器的火灾报警信号输入时，控制器应在10s内发出火灾报警声、光信号。火灾报警信号准许设置报警延时，其最大延时不应超过1min，延时期间应有延时光指示，延时时间应采用倒计时方式显示，延时设置信息应能通过本机操作查询。

　　5.2.2.2 当有火灾探测器火灾报警信号输入时，控制器应在10s内发出火灾报警声、光信号。对来自火灾探测器的火灾报警信号可设置报警延时，其最大延时不应超过1min，延时期间应有延时光指示，延时设置信息应能通过本机操作查询。（2005版）

12）增加了信息确认按钮（键）的要求；

　　5.4.2.3 控制器应设置独立的信息确认按钮（键）。控制器应能通过操作信息确认按钮（键）逐条确认接收到的故障信息和火灾报警信息，并对已确认的信息进行标识。

13）增加了联动启动控制按钮（键）的要求；

　　5.4.2.4 控制器应设置独立的联动启动控制按钮（键）。联动启动控制按钮（键）应采用直径不小于12mm的圆形红色按钮（键），并具有防止误操作的措施，且不应采用密码保护的方式。当控制器处于手动控制状态时，手动操作联动启动控制按钮（键），应能按已接收的火灾报警信号，启动满足设定控制逻辑的联动控制信号。

14）增加了控制输出的要求；

　　5.4.2.5 具有联动控制功能的控制器的控制输出应满足GB16806的要求。其他控制器应设置不少于2点且不多于5点的控制输出，用于控制火灾报警传输设备和消防联动设备等设备，并满足下述要求。

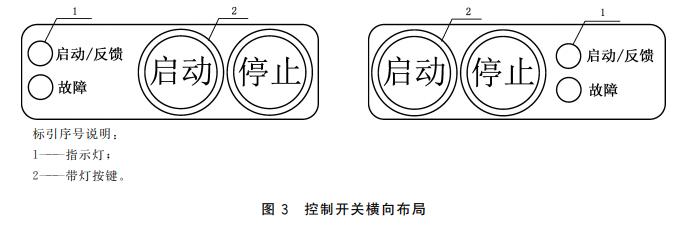

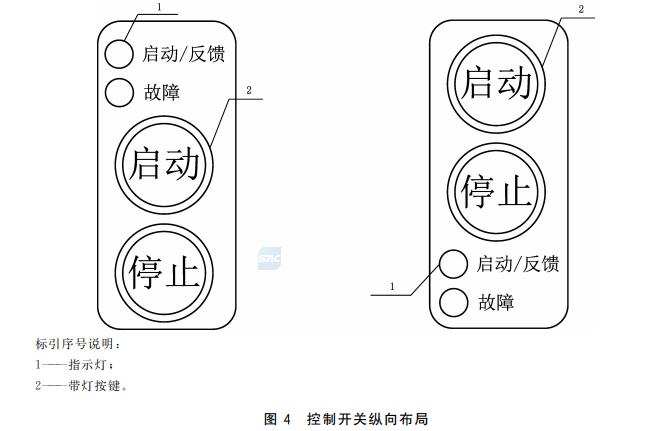

　　a）每组控制开关应对应一个直接控制输出，并设置一个带灯启动按键、一个带灯停止按键、一个启动／反馈指示灯和一个故障指示灯，按键的尺寸不应小于12mmx12mm，或直径不应小于12mm，按键间的间隔不应小于10mm；每组控制开关应采用图3或图4的设置方式。

　　b）启动按键指示灯应以闪亮方式指示输出请求，常亮方式指示输出启动；停止按键指示灯应以常亮方式指示输出停止；启动／反馈指示灯应以闪亮方式指示输出启动，常亮方式指示收到受控设备的反馈信号；故障指示灯应以常亮方式指示受控设备的故障。

　　c）当控制器处于手动控制状态时，满足输出控制逻辑的控制开关应使对应的启动按键指示灯闪亮。操作启动按键应能启动控制输出，并使启动按键指示灯常亮，启动／反馈指示灯闪亮；具有延时控制逻辑的控制输出，应在延时结束后使启动按键指示灯常亮，启动／反馈指示灯闪亮；收到反馈信号后，启动／反馈指示灯应常亮。操作停止按键应能停止控制输出，使对应的停止按键指示灯常亮，接收到受控设备的停止信号后，启动／反馈指示灯熄灭；对于仍满足输出控制逻辑的控制输出，应使对应的启动按键指示灯闪亮。

　　d）控制器处于自动工作状态时，满足输出控制逻辑的控制输出应能启动，指示灯应满足b）的要求。

　　e）受控设备的启动、停止、反馈和故障报警信息还应在控制器的显示器上显示。

　　f）控制器的MCU不能正常工作时，不应影响指示灯和控制输出正常工作。

　　g）启动按钮（键）和停止按钮（键）同时处于不释放状态时，不应启动控制输出。

　　h）有源输出应满足生产者规定的电压、电流要求；无源输出应满足生产者规定的容量要求。

15）更改了信息传送的指示要求；

　　5.4.2.8 具有传输火灾报警信息功能的控制器，应具有独立的发送信息和接收信息指示灯。在发送火灾报警信息期间，发送指示灯应闪亮；发送信息结束后，发送指示灯应常亮，并保持至复位。接收反馈信息期间，接收指示灯应闪亮；接收信息结束后，接收指示灯应常亮，并保持至复位。

　　5.2.3.5 具有传输火灾报警信息功能的控制器，在火灾报警信息传输期间应有光指示，并保持至复位，如有反馈信号输入，应有接收显示。对于采用独立指示灯（器）作为传输火灾报警信息显示的控制器，如有反馈信号输入，可用该指示灯（器）转为接收显示，并保持至复位。（2005版）

16）增加了总线通信要求；

　　5.4.2.15 具有联动控制功能的控制器采用通过消防联动通信模块与消防电气控制装置通信时，与消防联动通信模块连接的消防电气控制装置总数不应大于62个。消防联动通信模块应至少具有CAN接口或RS485接口，准许增加以太网接口等其他接口。消防联动通信模块的CAN接口和RS485接口的通信协议应满足附录C的要求。

17）更改了屏蔽功能；

　　5.4.4.2 控制器应仅能通过手动方式屏蔽火灾探测器，每操作1次应仅能屏蔽1只火灾探测器，且不能屏蔽处于火灾报警和故障状态的火灾探测器。

　　5.2.5 屏蔽功能（仅适于具有此项功能的控制器）（2005版）

　　5.2.5.1 控制器应有专用屏蔽总指示灯（器），无论控制器处于何种状态，只要有屏蔽存在，该屏蔽总指示灯（器）应点亮。

　　5.2.5.2 控制器应具有对下述设备进行单独屏蔽、解除屏蔽操作功能（应手动进行）：

　　a）每个部位或探测区、回路；

　　b）消防联动控制设备；

　　c）故障警告设备；

　　d）火灾声和/或光警报器；

　　e）火灾报警传输设备。

　　5.2.5.3 控制器应在屏蔽操作完成后2s内启动屏蔽指示。在有火灾报警信号时，5.2.5.2中a）、b）、c）三项的屏蔽信息可以不显示，d）、e）二项屏蔽信息显示不能受火灾报警信号影响。

　　5.2.5.4 控制器应能显示所有屏蔽信息，在不能同时显示所有屏蔽信息时，则应显示最新屏蔽信息，其他屏蔽信息应手动可查。

　　5.2.5.5 控制器仅在同一个探测区内所有部位均被屏蔽的情况下，才能显示该探测区被屏蔽，否则只能显示被屏蔽部位。

　　5.2.5.6 控制器在同一个回路内所有部位和探测区均被屏蔽的情况下，才能显示该回路被屏蔽。

　　5.2.5.7 屏蔽状态应不受控制器复位等操作的影响。

18）更改了信息显示与查询功能；

　　5.4.7 信息显示与查询功能

　　5.4.7.1 控制器信息显示按火灾报警信息、监管报警信息、故障信息、屏蔽信息顺序由高至低排列信息显示等级。

　　5.4.7.2 具有联动控制功能的控制器信息显示按火灾报警信息、启动信息、反馈信息、监管报警信息、故障信息、屏蔽信息顺序由高至低排列信息显示等级。

　　5.4.7.3 显示的信息应易于辨识，高等级信息应优先显示，低等级信息显示不应影响高等级信息显示。当控制器处于某一高等级信息显示时，应能通过手动操作查询其他低等级信息，各信息不应交替显示。

　　5.4.7.4 其他信息应按照类别分别在单独划分的区域显示。

　　5.2.8信息显示与查询功能（2005版）

　　控制器信息显示按火灾报警、监管报警及其他状态顺序由高至低排列信息显示等级，高等级的状态信息应优先显示，低等级状态信息显示不应影响高等级状态信息显示，显示的信息应与对应的状态一致且易于辨识。当控制器处于某一高等级状态显示时，应能通过手动操作查询其他低等级状态信息，各状态信息不应交替显示。

19）更改了系统兼容功能；

　　5.4.8 系统兼容功能

　　5.4.8.1 区域控制器应能向集中控制器发送火灾报警、火灾报警控制、故障报警以及可能具有的监管报警、屏蔽、延时等各种完整信息，并应能接收、处理集中控制器的相关指令。

　　5.4.8.2 集中控制器应能接收和显示来自各区域控制器的火灾报警、火灾报警控制、故障报警、自检以及可能具有的监管报警、屏蔽、延时等各种完整信息，进入相应状态，并应能向区域控制器发出控制指令。

　　5.4.8.3 集中控制器在与其连接的区域控制器间连接线发生断路、短路和影响功能的接地时应能进入故障状态并显示区域控制器的部位。

　　5.4.8.4 集中控制器应能向区域控制器授时，校准系统时钟。

　　5.4.8.5 集中区域兼容型控制器应满足5.4.8.1～5.4.8.4的要求。

　　注：系统兼容功能仅适用于集中、区域和集中区域兼容型控制器。

　　5.2.9 系统兼容功能（仅适用于集中、区域和集中区域兼容型控制器）（2005版）

　　5.2.9.1 区域控制器应能向集中控制器发送火灾报警、火灾报警控制、故障报警、自检以及可能具有的监管报警、屏蔽、延时等各种完整信息，并应能接收、处理集中控制器的相关指令。

　　5.2.9.2 集中控制器应能接收和显示来自各区域控制器的火灾报警、火灾报警控制、故障报警、自检以及可能具有的监管报警、屏蔽、延时等各种完整信息，进入相应状态，并应能向区域控制器发出控制指令。

　　5.2.9.3 集中控制器在与其连接的区域控制器间连接线发生断路、短路和影响功能的接地时应能进入故障状态并显示区域控制器的部位。

　　5.2.9.4 集中区域兼容型控制器应满足5.2.9.1～5.2.9.3要求。

20）增加了检查功能；

　　5.4.9 检查功能

　　5.4.9.1 控制器应设置独立的检查按钮（键）和检查功能状态指示灯（器）。检查按钮（键）应采用不小于12mmx12mm的方形红色按钮（键），控制器处于检查功能状态时，应点亮检查功能状态指示灯（器）；控制器退出检查功能状态时，应熄灭检查功能状态指示灯（器）。检查功能按键的操作不受操作级别的限制，应能通过手动操作按键，显示下述信息：

　　a）控制器连接的所有工程设计设备类别和地址总数；

　　b）控制器连接的所有正常工作设备类别和地址总数；

　　c）控制器接收的故障设备类别和地址总数；

　　d）控制器已屏蔽设备的类别和地址总数。

　　5.4.9.2 控制器显示的工程设计设备类别和地址总数输入后，不应受5.4.9.1中b）、c）、d）总数调整的影响。

　　5.4.9.3 控制器的检查功能不应影响火灾报警功能。控制器处于检查功能状态时，接收到火灾报警信息或1min内未收到后续的操作信息，应退出检查功能状态，熄灭检查功能状态指示灯（器）。

21）增加了与消防控制室图形显示装置和用户信息传输装置通信功能；

　　5.4.10 与消防控制室图形显示装置和用户信息传输装置通信功能

　　5.4.10.1 控制器应采用RS485总线接口、CAN总线接口、以太网接口中的一种或多种接口同消防控制室图形显示装置和用户信息传输装置通信；通信接口应具有防脱落措施；采用以太网接口时应有防止外网侵入措施。

　　5.4.10.2 当有火灾报警信号、监管报警信号、联动相关信号、屏蔽信号、故障报警信号输入时，控制器应向消防控制室图形显示装置和用户信息传输装置发送输入信号的类别、名称、部位、位置、时间、工作状态（火灾报警状态、监管报警状态、屏蔽状态、故障状态以及故障恢复状态）等信息。

　　5.4.10.3 控制器应能接收消防控制室图形显示装置和用户信息传输装置发出的授时信息。

　　5.4.10.4 控制器输出通信协议应满足附录C的要求。

22）增加了程序运行监视功能；

　　5.4.12 程序运行监视功能

　　5.4.12.1 控制器应有程序运行监视功能，当不能运行主要功能程序时，控制器应在100s内发出系统故障报警信号，点亮系统故障指示灯，进入异常状态。

　　注：异常状态是控制器程序出错时，不发出火灾报警信号，不启动控制输出，不向消防控制室图形显示装置发送信息的状态。

　　5.4.12.2 手动或程序输入数据时，不论原状态如何，都不应引起程序的意外执行。

　　5.4.12.3 控制器采用程序启动火灾探测器的确认灯时，应在发出火灾报警信号的同时，启动相应探测器的确认灯，确认灯应为常亮，且应与正常监视状态下确认灯的状态有明显区别。

23）增加了调试功能。

　　5.4.14 调试功能（仅适于具有此项功能的控制器）

　　5.4.14.1 控制器应设置专用的调试接口和调试设备。控制器接入调试设备时，应能进入调试状态。控制器处于调试状态时，应能接收火灾报警信息和故障报警信息，不应启动联动控制输出。

　　5.4.14.2 控制器应能区分调试状态与正常工作状态。控制器处于调试状态时，传输的信息应与正常工作状态有区别。

24）删除了振动（正弦）（耐久）试验；

　　6.26 振动（正弦）（耐久）试验（2005版）

　　6.26.1 目的

　　检验控制器长时间承受振动影响的能力。

　　6.26.2 要求

　　试验期间，试样应保持在该试验要求的工作状态；试验后，试样不应有机械损伤和紧固部位松动现象，其性能应满足5.2.2〜5，2.9的要求。

　　6.26.3 方法

　　6.26.3.1 将试样按正常安装方式钢性安装（重力影响可忽略时除外），试样在上述安装方式下可放于任何高度，试验期间试样不通电。

　　6.26.3.2 依次在三个互相垂直的轴线上，在10Hz〜150Hz的频率循环范围内，以4.905m/s2的加速度幅值，1倍频程每分的扫频速率，各进行20次扫频循环。

　　6.26.3.3 试验后，立即检查试样外观及紧固部位，并按6.2〜6.9进行功能试验。

　　6.26.4 试验设备

　　试验设备（振动台及夹具）应符合GB 16838的相关规定。

25）增加了控制器外壳燃烧性能（见附录A）；

26）增加了控制器运行数据存储单元（见附录B）；

27）增加了消防系统设备控制总线通信协议（见附录C）。
