一、问题描述及原因分析

1．问题描述

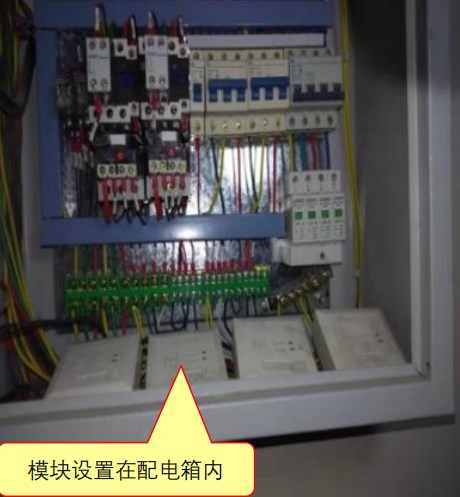

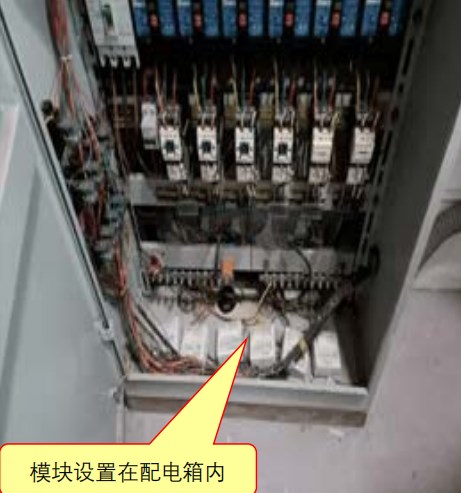

模块设置在配电箱内，由于模块工作电压通常为24V，不应与其他电压等级的设备混装。一旦混装，可能相互产生影响，导致设备不能可靠运行。【图示1】【图示2】

图示1

图示2

2．原因分析

1）设计图纸未设置模块箱，施工单位图省事直接将模块设置在配电（控制）柜（箱）内；

2）责任主体未认识到模块设置在配电（控制）柜（箱）内的潜在危险性，在施工过程中图方便、节约成本，直接放在配电箱中。

二、规范要求及正确做法

1．规范要求

☆《火灾自动报警系统设计规范》(GB 50116-2013)第6.8.1条、第6.8.2条。【图示3】【图示4】

2．正确做法

图示3

图示4

三、应对措施及防治指南

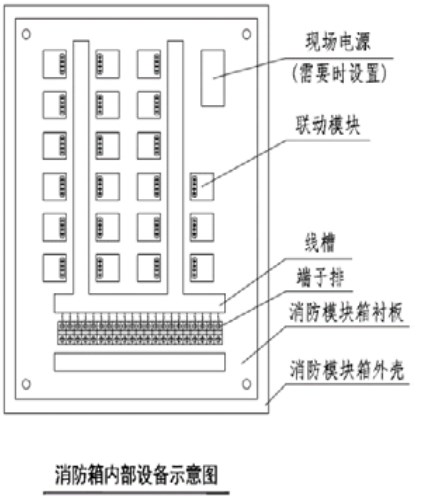

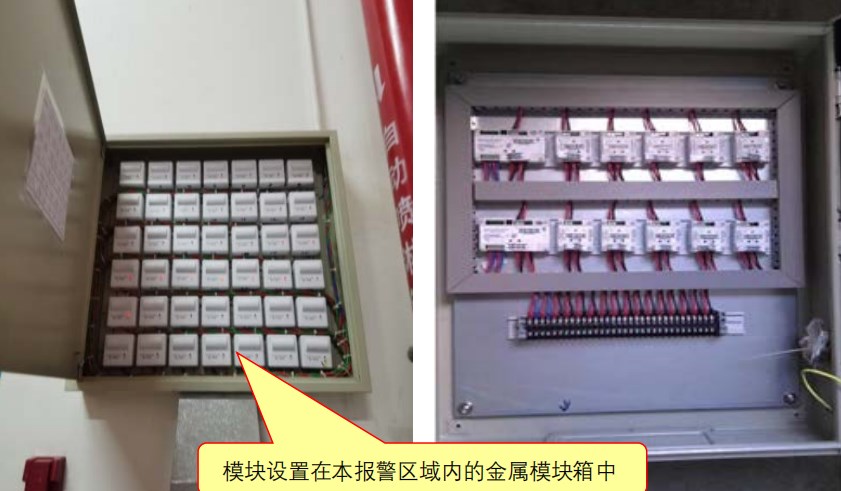

1．考虑保障其运行的可靠性和检修的方便，每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中；

2．为防止可能相互产生影响，导致系统不能可靠动作，模块严禁设置在配电（控制）柜（箱）内；

3．模块箱应安装牢固，在潮湿等不良环境中还应采取防潮、防腐蚀等措施。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《火灾自动报警系统设计规范》(GB 50116-2013)

第6.8.1条 每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中。

第6.8.2条 模块严禁设置在配电（控制）柜（箱）内。
