尼特二线制NT8252B手动接口接线图

尼特消防新一代NT8252B手动接口支持有线输出接法,无需24V电源线,提升了施工便捷性,降低了布线成本,同时支持无源输出接线,满足现场设备各种需求。

NT8252B手动接口兼容性更高,用两线实现启动控制及回答,短路、短路检测,不占编码点。

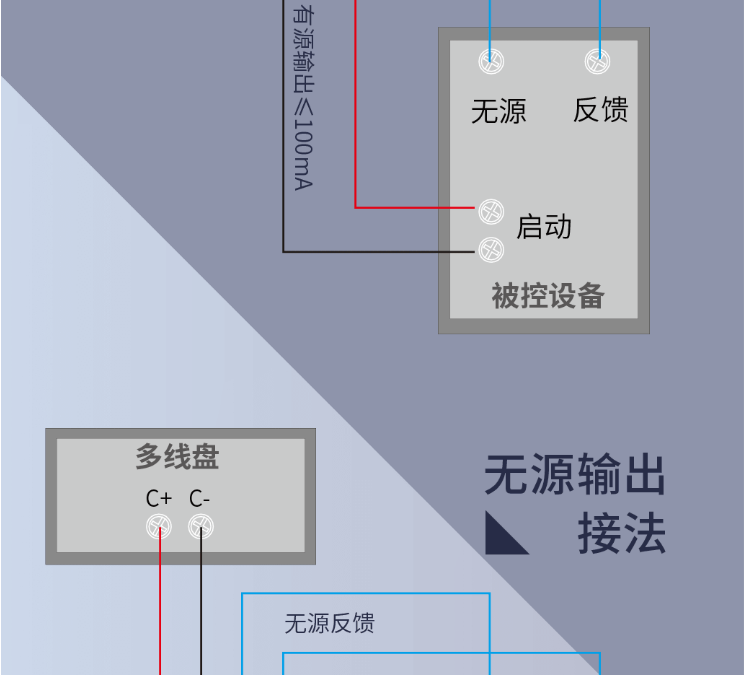

尼特二线制NT8252B手动接口接线图尼特二线制NT8252B手动接口接线图尼特二线制NT8252B手动接口接线图

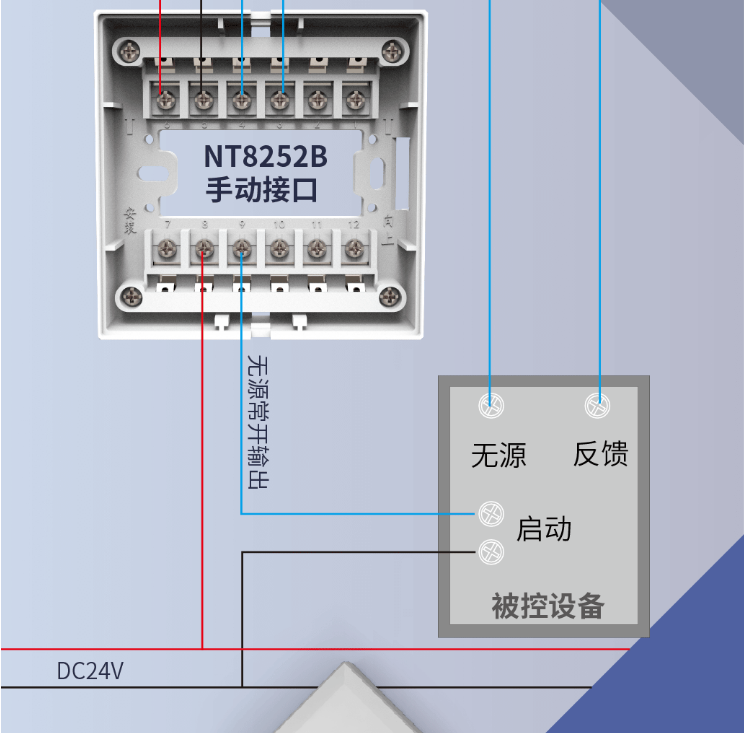

上图无源接法,是被控设备仍是需要有源信号启动的,如启动电流大于100mA的设备可以采用此接法。

如只需干接点信号,直接采用8、9端的无源输出即可,不需要接入联动电源。
