如何确定消防配电线路符合标准规定和设计要求?

问:消防配电线路应满足火灾时连续供电的要求,其敷设有明确的规定,在消防竣工验收查验或消防验收现场评定时如何确定消防配电线路符合标准规定和设计要求?

答:《建筑设计防火规范》GB 50016-2014(2018年版)第10.1节、《民用建筑电气设计标准》GB 51348-2019第13.8节的对消防配电、线路选取和敷设有明确规定,应严格执行。

  当开展消防竣工验收查验或消防验收现场评定时,应核对消防竣工图纸与经消防设计审查合格图纸的一致性,通过核查隐蔽工程施工记录及其他相关资料和现场核查的方式确定消防配电线路是否符合标准规定和设计要求。

【附相关规范】:

GB50016-2014《建筑设计防火规范》(2018年版)

10.1.10 消防配电线路应满足火灾时连续供电的需要,其敷设应符合下列规定:

  1 明敷时(包括敷设在吊顶内),应穿金属导管或采用封闭式金属槽盒保护,金属导管或封闭式金属槽盒应采取防火保护措施;当采用阻燃或耐火电缆并敷设在电缆井、沟内时,可不穿金属导管或采用封闭式金属槽盒保护;当采用矿物绝缘类不燃性电缆时,可直接明敷。

  2 暗敷时,应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。

  3 消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内;确有困难需敷设在同一电缆井、沟内时,应分别布置在电缆井、沟的两侧,且消防配电线路应采用矿物绝缘类不燃性电缆。

  条文解释:本条第1、2款为强制性条文。消防配电线路的敷设是否安全,直接关系到消防用电设备在火灾时能否正常运行,因此,本条对消防配电线路的敷设提出了强制性要求。

  工程中,电气线路的敷设方式主要有明敷和暗敷两种方式,对于明敷方式,由于线路暴露在外,火灾时容易受火焰或高温的作用而损毁,因此,规范要求线路明敷时要穿金属导管或金属线槽并采取保护措施。保护措施一般可采取包覆防火材料或涂刷防火涂料。

  对于阻燃或耐火电缆,由于其具有较好的阻燃和耐火性能,故当敷设在电缆井、沟内时,可不穿金属导管或封闭式金属槽盒。“阻燃电缆”和“耐火电缆”为符合国家现行标准《阻燃及耐火电缆:塑料绝缘阻燃及耐火电缆分级和要求》GA 306.1~2的电缆。

  矿物绝缘类不燃性电缆由铜芯、矿物质绝缘材料、铜等金属护套组成,除具有良好的导电性能、机械物理性能、耐火性能外,还具有良好的不燃性,这种电缆在火灾条件下不仅能够保证火灾延续时间内的消防供电,还不会延燃、不产生烟雾,故规范允许这类电缆可以直接明敷。

  暗敷设时,配电线路穿金属导管并敷设在保护层厚度达到30mm以上的结构内,是考虑到这种敷设方式比较安全、经济,且试验表明,这种敷设能保证线路在火灾中继续供电,故规范对暗敷时的厚度作出相关规定。

GB 51348-2019《民用建筑电气设计标准》

13.8.1 火灾自动报警系统的导线选择及其敷设,应满足火灾时连续供电或传输信号的需要。所有消防线路,应采用铜芯电线或电缆。

13.8.2 火灾自动报警系统的传输线路和50V以下供电的控制线路,应采用耐压不低于交流300V/500V的多股绝缘电线或电缆。采用交流220V/380V供电或控制的交流用电设备线路,应采用耐压不低于交流450V/750V的电线或0.6KV/1.0KV的电缆。

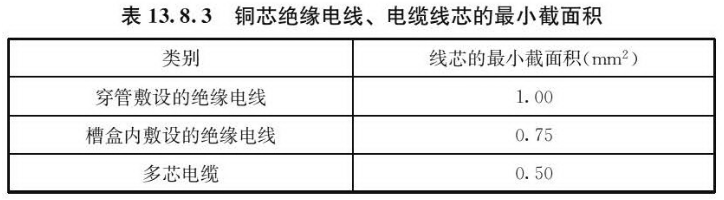

13.8.3 火灾自动报警系统传输线路的线芯截面积选择,除应满足自动报警装置技术条件的要求外,尚应满足机械强度的要求,电线、电缆的最小截面积不应小于表13.8.3的规定。

铜芯绝缘电线、电缆线芯的最小截面积

13.8.4 消防配电线路的选择与敷设,应满足消防用电设备火灾时持续运行时间的要求,并应符合下列规定:

  1 在人员密集场所疏散通道采用的火灾自动报警系统的报警总线,应选择燃烧性能B1级的电线、电缆;其他场所的报警总线应选择燃烧性能不低于B2级的电线、电缆。消防联动总线及联动控制线应选择耐火铜芯电线、电缆。电线、电缆的燃烧性能应符合现行国家标准《电缆及光缆燃烧性能分级》GB 31247的规定。

  2 消防控制室、消防电梯、消防水泵、水幕泵及建筑高度超过100m民用建筑的疏散照明系统和防排烟系统的供电干线,其电能传输质量在火灾延续时间内应保证消防设备可靠运行。

  3 高层建筑的消防垂直配电干线计算电流在400A及以上时,宜采用耐火母线槽供电。

  4 消防用电设备火灾时持续运行的时间应符合国家现行有关标准的规定。

  5 为多台防火卷帘、疏散照明配电箱等消防负荷采用树干式供电时,宜选择预分支耐火电缆和分支矿物绝缘电缆。

  6 超高层建筑避难层(间)与消控中心的通信线路、消防广播线路、监控摄像的视频和音频线路应采用耐火电线或耐火电缆。

  7 当建筑物内设有总变电所和分变电所时,总变电所至分变电所的35KV、20KV或10KV的电缆应采用耐火电缆和矿物绝缘电缆。

  8 消防负荷的应急电源采用10KV柴油发电机组时,其输出的配电线路应采用耐压不低于10KV的耐火电缆和矿物绝缘电缆。

  9 电压等级超过交流50V以上的消防配电线路在吊顶内或室内接驳时,应采用防火防水接线盒,不应采用普通接线盒接线。

13.8.5 线路敷设应符合下列规定:

  1 除有特殊规定外,相同电压等级的双电源回路可在同一专用电缆桥架内敷设,当采用槽盒布线时,应采用金属隔板分隔;

  2 对于综合管廊大型布线场所,当消防配电线路与非消防配电线路布置在同侧时,消防配电线路应敷设在非消防配电线路的下方,并应保持300mm及以上的净间距;

  3 当水平敷设的火灾自动报警系统传输线路采用穿导管布线时,不同防火分区的线路不应穿入同一根导管内;

  4 建筑高度超过250m的公共建筑,消防线路布线宜设专用竖井;当已经满足本标准第8.11.10条的要求时,可不设置专用竖井;

  5 火灾自动报警系统线路暗敷时,应采用穿金属导管或B1级阻燃刚性塑料管保护并应敷设在不燃性结构内且保护层厚度不应小于30mm;消防用电设备、消防联动控制、自动灭火控制、通信、应急照明及应急广播等线路暗敷设时,应采用穿金属导管保护;

  6 消防应急广播线路、消防专用电话、报警总线、联动控制总线及其子系统的总线等线路敷设应符合本标准第26章表26.1.7的规定。

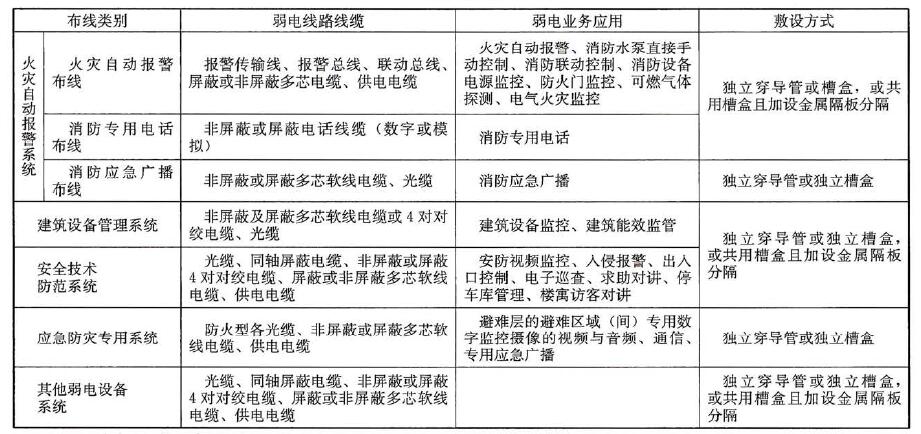

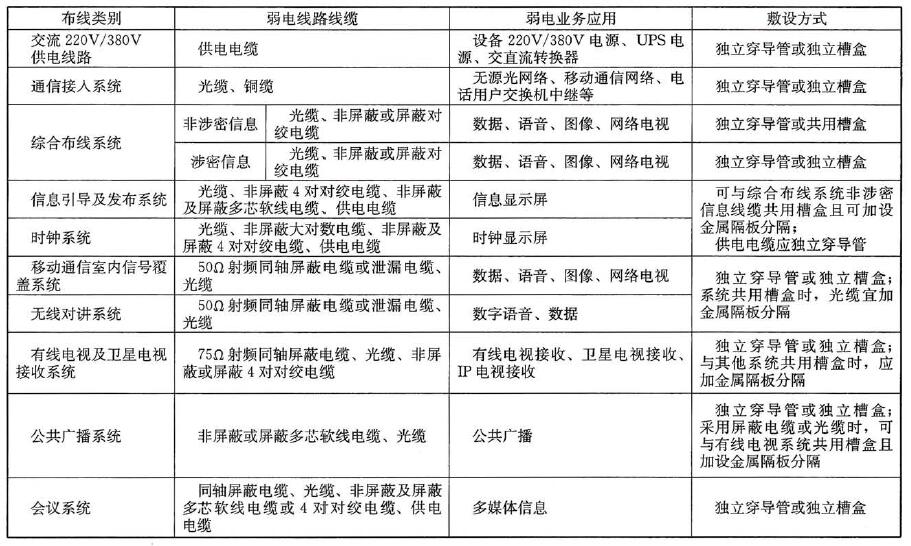

【再附】表26.1. 7 采用导管、槽盒敷设的弱电线路布线系统

采用导管、槽盒敷设的弱电线路布线系统

采用导管、槽盒敷设的弱电线路布线系统

注:1 表中金属槽盒分隔是由金属槽盒内采用金属隔板永久分隔成两个或多个槽盒组成;

  2 表中有线电视及卫星电视接收系统中网络电视(IPTV)光缆、非屏蔽或屏蔽4对对绞电缆可与综合布线非涉密信息线缆共用槽盒;

  3 未列出的其他弱电系统设备线缆可参照表中的布线类别,并按工程项目实际需求采用独立穿导管、在槽盒内敷设或槽盒加设金属隔板敷设。
