OM622双输入模块接线图

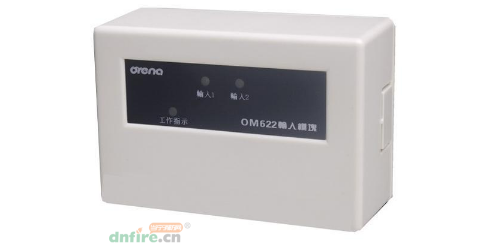

奥瑞那OM622双输入模块

奥瑞那OM622双输入模块配合OMDZ51-522模块底座使用。

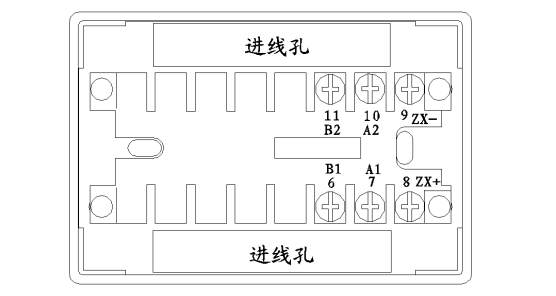

OMDZ51-522模块底座图

OMDZ51-522模块底座图

  ◇若铭牌上"单"被勾选则该产品作为单地址模块使用;若铭牌上"双"被勾选则该产品作为双地址模块使用。

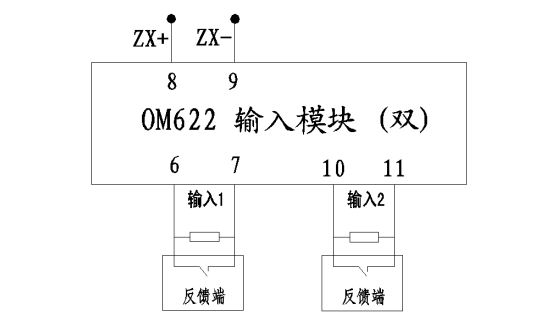

奥瑞那OM622双输入模块接线图

  ◇总线接线:端子8,9接火灾报警控制器信号两总线,不分极性。

  ◇地址1接线:端子6,7接现场设备1动作后的无源常开信号,且在设备端并接10KΩ终端电阻。

  ◇地址2接线(产品作为单地址模块使用时地址2无须接线):端子10,11接现场设备2动作后的无源常开信号,且在设备端并接10KΩ终端电阻。
