西核彩桥KM8303输入输出模块接线图

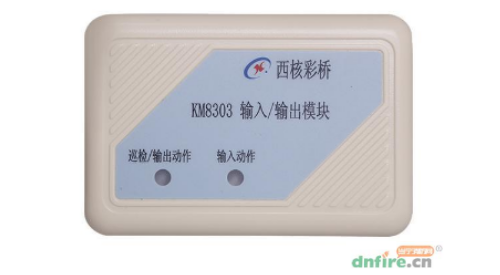

西核彩桥KM8303输入输出模块

KM8303输入输出模块与西核彩桥CH9000系列火灾报警控制器,或CH9605多线联动控制盘连接。用于控制器对联动设备(如电梯、水泵、风机等)的控制和监视,以及广播的控制,可实现背景广播与火警广播的切换。

KM8303输入输出模块接线端子图:

KM8303输入输出模块接线端子图

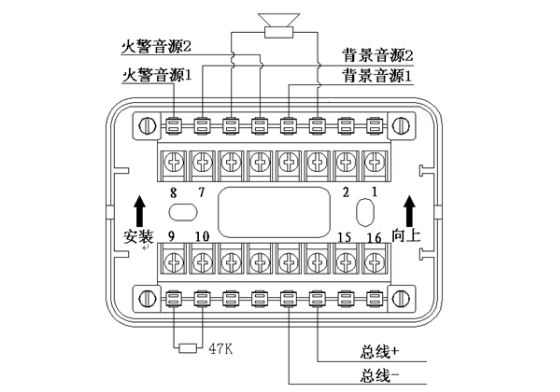

KM8303输入输出模块与控制器配接控制广播输出接线时,将回路总线+、总线-分别接入底座总线+(14)、总线-(13)端子上,注意极性不得接反,广播严格按照下图接线。

KM8303输入输出模块与控制器配接控制广播输出接线

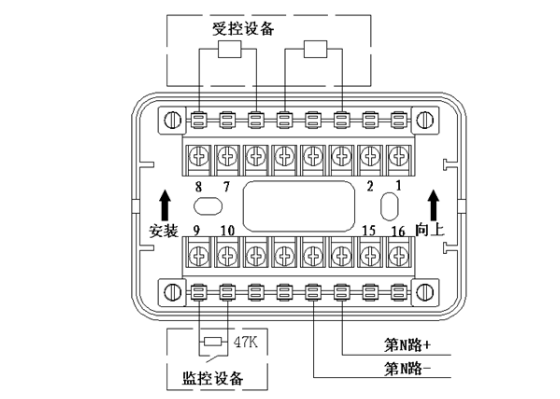

KM8303输入输出模块与CH9605多线联动控制盘连接时,第n(1-14)路+、-分别接底座总线+(14),总线-(13)端子上;COM1(3)、NC1(4)、NO1(5)和COM2(6)、NC2(7)、NO2(8)是2组继电器触点输出,根据需要,分别用于外部受控设备的控制。结合实际应用情况,可将继电器的2组触点并联,增加触点容量。接线图如下。

KM8303输入输出模块与CH9605多线联动控制盘接线
