PGM8000依爱编码器使用操作指南

PGM8000依爱编码器使用操作指南

PGM8000型编码器用于对依爱消防生产的EI系列智能部件读写地址,通过将智能部件接于编码器的两总线上,操作编码器前面板按键,向智能部件发送命令,对智能部件进行读、写地址。

01、技术特性

PGM8000依爱编码器使用操作指南

02、使用操作

PGM8000依爱编码器使用操作指南

标识说明

  ①使用前先将电池仓内下部的电池保护条去掉,连上电池扣。电源开关位于编码器侧面。打开开关后处于写地址状态,并有短暂蜂鸣声,同时个位数闪烁,表示此时个位数是待编辑的地址位

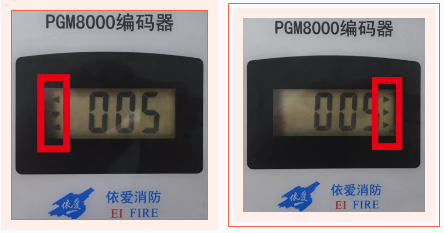

  ②“读/写”键控制读地址和写地址之间的转换。即液晶右侧显示三个三角形为写地址状态,液晶左侧显示三个三角形为读地址状态

PGM8000依爱编码器使用操作指南

  ③“←”、“→”键用于移动待编辑的地址位,相应位闪烁显示

  ④“↑”、“↓”键用于待编辑地址位的数字增加、减小

  ⑤“0~9”数字键用于直接输入地址,则闪烁位自动右移一位

  ⑥“确认”键用于完成读写操作。此时液晶显示“:”,若读正确,则显示读出的地址;若写正确,则显示写入的地址+1,并伴有短暂蜂鸣声。若有错误,则显示“Err”

  ⑦约20秒内若未进行任何操作,则自动关机。自动关机后按任意键可将关机前的状态恢复,并处于工作中

设备编制

  开机后,控制“读/写”键进入写地址状态,并选择合适的地址码,点击“确定”键即可完成设备的编址。

重码修改

  控制“读/写”键进入读地址状态,对已重码的设备进行地址读取,之后采用设备编址操作重码设备进行重新编址即可。

03、注意事项

在日常的编码器使用过程中,为了延长其使用寿命,这里有以下几点注意事项需要留意:

 ◎电池电量

  开机后,若液晶显示“L”,表示电池电压低,需打开背面的电池盖,更换下部的电池(建议使用9V碱性电池)

 ◎开关维护

  自动关机状态下,编码器也会消耗微弱电流。若长期不使用,请将电源开关拨至“关”

 ◎编制上限

  一次只能接一个智能部件。设置的最大地址为242。

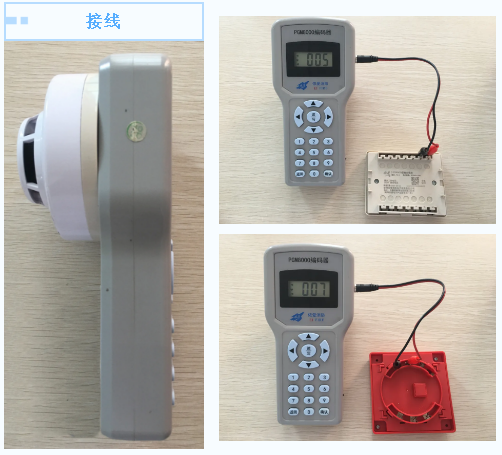

 ◎设备设置

  设置探测器、声光警报器时,可将探测器、声光警报器直接安装在背面的底座上。

  设置模块时,将插头电缆插入侧面插孔中,并将鳄鱼夹分别夹到模块两总线S+和S-端子的簧片上。

  设置手动火灾报警按钮、消火栓按钮等其它智能部件时,可将鳄鱼夹分别接到两总线S+和S-簧片或端子上。



PGM8000依爱编码器使用操作指南



 ◎特殊设置

  电池仓上部的9V电池是备用品。当设置EI6810可燃气体探测器时需连到上部电池扣(与底座的3、4端子相连,勿短路)。该电池不受开关控制,操作完请及时将EI6810可燃气体探测器取下,避免电池耗电。给照明灯具等需使用24V供电的产品设置地址时,可将附带的鳄鱼夹电缆接到底座的3(电池+)、4(电池-)端子为其供电。当电池电压低于7V时请更换电池(碳性也可,建议用碱性)。
