怎样在消防控制室迫降防火卷帘、电梯?

发生火灾后,把防火卷帘降下来,能够控制火和烟的蔓延;把消防电梯降到一层,能够为消防员登楼提供条件……这些操作,怎么在消防控制室进行呢?本文面向消防员和消防设施操作员,讲解“总线盘”的手动操作。

中级消防设施操作员关键技能之八:能通过总线式消防联动控制器启动警报装置,手动启动加压送风口、加压送风机、排烟阀、排烟机,释放防火卷帘,关闭常开型防火门,切断非消防电源,迫降电梯。

总线控制概念

总线控制是指在总线上配接消防联动模块,当消防联动控制器接收到火灾信号并满足预设的逻辑时,发出启动信号,通过总线上所配接的控制模块完成消防联动控制功能。

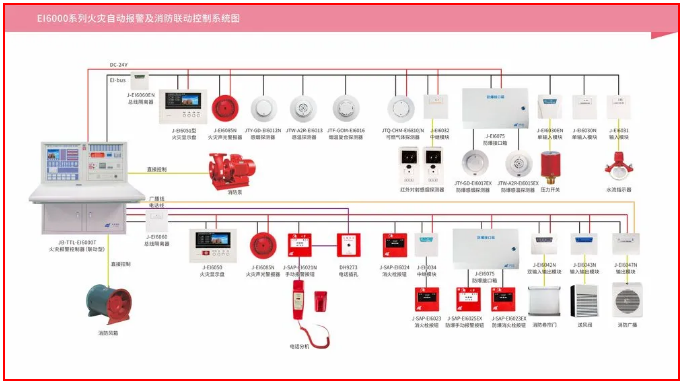

火灾报警控制系统



总线控制盘工作原理

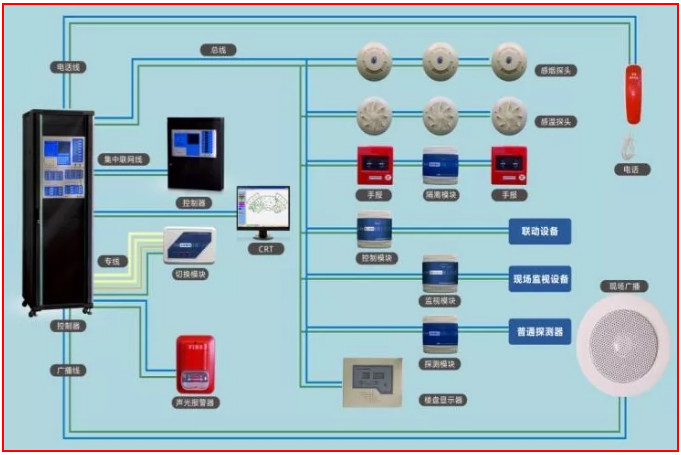

目前的火灾报警控制系统主要采用总线控制盘,其信号线由两根线组成,信号与供电共用一个总线,同时负责火灾探测器、手动火灾报警按钮和火灾声光警报器以及各类模块的通信和供电,如下图(总线控制盘连线方式)所示:

火灾报警控制系统

总线控制盘的每一个按键对应一个总线控制模块,对消防设备的控制是由控制模块实现的。即消防联动控制器按预设逻辑和时序通过控制模块自动控制消防设备动作或通过手动操作总线控制盘的按键使相应模块动作从而控制消防设备的动作

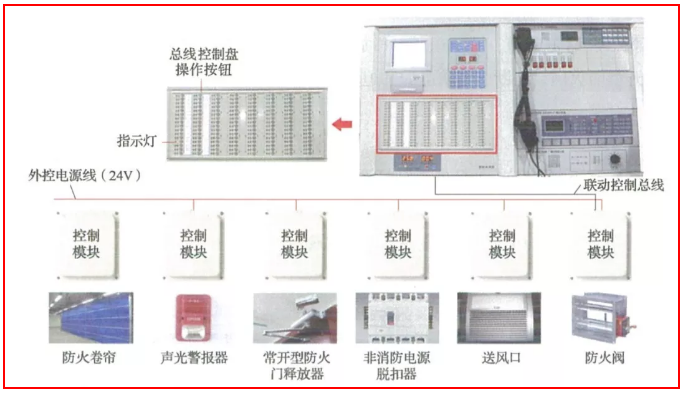

对于一些需要及时操作的受控消防设备,可以通过总线控制盘进行控制,如下图(总线控制盘对消防设备的控制方式)所示。

总线控制盘

总线控制盘具有对每个受控消防设备进行手动控制的功能。一台集中火灾报警控制器(联动型)可以设置多个总线控制盘。总线控制盘为启动和停止受控消防设备提供了一种便捷的手动操作方式,可以代替烦琐的菜单操作。



总线控制盘操作方法



总线控制盘每个操作按钮对应一个控制输出,控制火灾声光警报器、消防广播、加压送风口、加压送风机、排烟阀、排烟机、防火卷帘、常开型防火门、非消防电源和电梯等消防设备的启动,可根据需要按下目标操作按钮启动对应的消防设备。

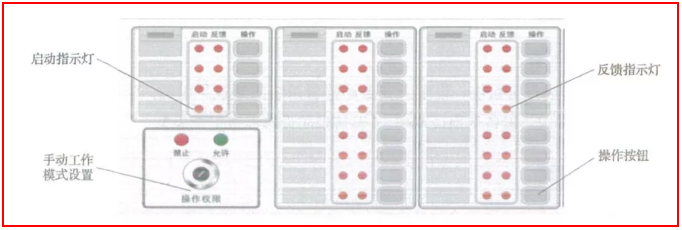

总线控制盘操作面板上设有多个手动控制单元,每个单元包括一个操作按钮和两个状态指示灯,每个操作按钮均可通过逻辑编程实现对各类、各分区、各具体设备的控制。每个操作按钮分别对应一个启动指示灯和一个反馈指示灯,分别用于提示按钮状态、显示设备运行状态。有的总线控制盘设有手动锁,用于选择手动工作模式,可设置为手动允许和手动禁止两种工作状态,如下图(总线控制盘手动控制单元)所示。

总线控制盘操作方法

1.“允许”状态

  在此状态下,工作指示灯处于绿灯运行状态,通过总线控制盘可以手动启动火灾声光警报器、消防广播、加压送风口、加压送风机排烟阀、排烟机,释放防火卷帘,关闭常开型防火门,切断非消防电源和迫降电梯等。

2.“禁止”状态

  在此状态下,工作指示灯处于红灯运行状态,不能通过总线控制盘手动启动火灾声光警报器、消防广播、加压送风口、加压送风机排烟阀、排烟机,释放防火卷帘、关闭常开型防火门、切断非消防电源和迫降电梯等。

3.“启动”状态

  如果“启动”指示灯处于闪烁状态,表示总线控制盘手动控制单元已发出启动指令,等待反馈;如果“启动”指示灯处于常亮状态,表示现场设备已启动成功。

4.“反馈”状态

  如果“反馈”指示灯处于熄灭状态,表示现场设备启动信息没有反馈回来;如果反馈”指示灯处于常亮状态,表示现场设备已启动成功并将启动信息反馈回来。

怎样在消防控制室迫降防火卷帘、电梯?



操作总线控制盘



操作准备

  1.总线控制盘。

  2.火灾自动报警系统,设置火灾自动报警系统的建筑平面图,消防设备联动逻辑说明或设计要求,设备使用说明书,《建筑消防设施巡查记录表》。

操作程序

  以通过总线控制盘手动启动某主楼2层西边防火卷帘为例进行控制操作。

怎样在消防控制室迫降防火卷帘、电梯?

  步骤1

  打开电源开关,接通电源后总线控制盘工作运行指示灯应处于点亮状态。

  步骤2

  如果面板设有手动锁,操作前要通过面板钥匙将手动工作模式操作权限切换至“允许”状态,这时“允许”指示灯常亮,如下图所示。

怎样在消防控制室迫降防火卷帘、电梯?

  步骤3

  对照消防设备地址码与编码位置表,在总线控制盘上查找到控制该防火卷帘的手动控制单元,如下图所示。

怎样在消防控制室迫降防火卷帘、电梯?

  步骤4

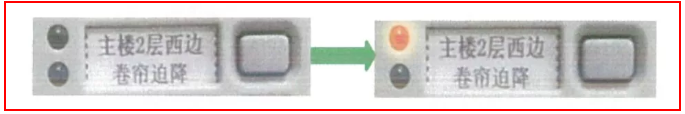

  按下控制主楼2层西边防火卷帘的操作按钮,现场检查防火卷帘的动作情况。如果“启动”指示灯处于闪烁状态,表示总线控制盘手动控制单元已发出启动指令,等待反馈;当“启动”指示灯处于常亮状态时,表示现场防火卷帘已启动成功,如下图所示“启动”指示灯由闪烁转入常亮。

怎样在消防控制室迫降防火卷帘、电梯?

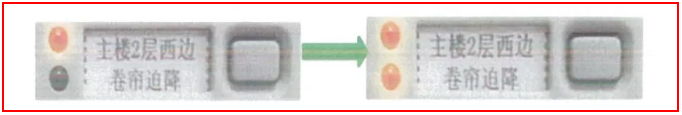

  当“反馈”指示灯处于常亮状态时,表示现场防火卷帘已启动成功并将启动信息反馈回来。如下图所示,“反馈”指示灯常亮,表示启动成功并将启动信息反馈回来。

怎样在消防控制室迫降防火卷帘、电梯?
