湿式报警阀功能作用及结构原理

 一、湿式报警阀主要功能:

  自动喷水灭火系统应设报警阀组,湿式系统采用湿式报警阀。

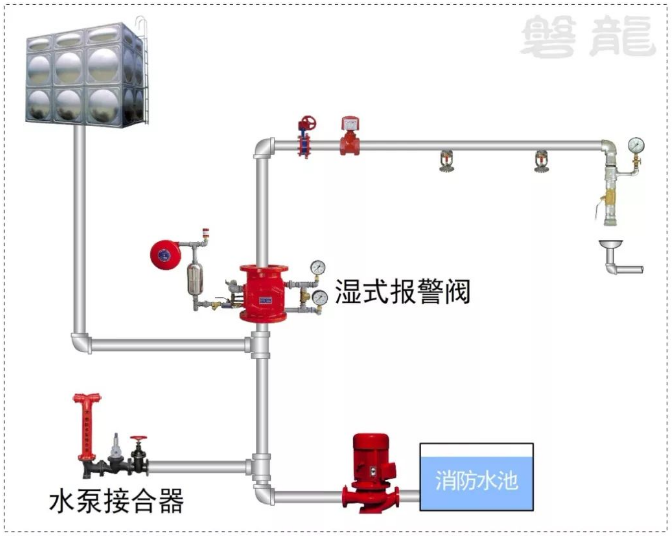

湿式报警阀作用 湿式报警阀功能

  湿式报警阀是一种只允许水流入湿式灭火系统的单向阀,在规定压力、流量下驱动配套部件报警。火灾发生时,闭式喷头探测火灾,受热开启灭火;水流经过湿式报警阀组,湿式报警阀启动,经过延迟器延时后,水力警铃和压力开关动作;压力开关连锁消防水泵启动,同时向控制中心发出报警信号。

二、湿式报警阀结构原理:

  1、湿式报警阀组由阀体、延迟器、水力警铃、压力开关、排水阀、过滤器、泄水孔、供水侧压力表、系统侧压力表等组成。阀体被座圈和阀瓣分成上、下两腔,上腔(系统侧)与系统管网相通,下腔(供水侧)与水源相通。座圈上有多个沟槽小孔,沟槽小孔与报警水道相通。准工作状态时,沟槽小孔被阀瓣封闭,水流不能进入报警水道。阀体上设有补偿器(类似小孔单向阀),当系统侧管网有微小渗漏或水源压力有波动时,可以通过补偿器平衡阀体的上下腔压力,避免误报警。

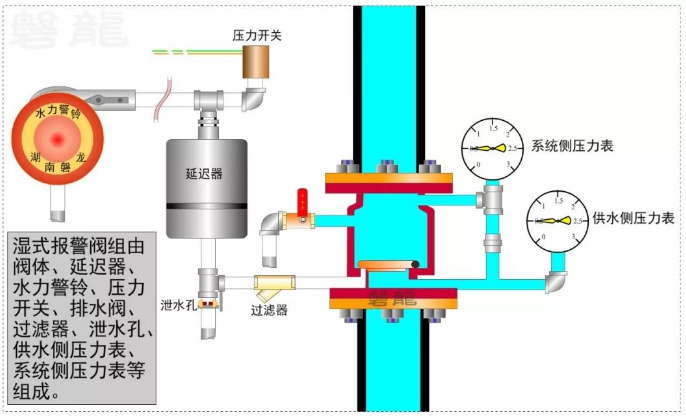

湿式报警阀结构 湿式报警阀工作原理

  2、当洒水喷头开放时,报警阀的系统侧压力降低,水流推动阀瓣开启,进入系统侧管网。同时,水流经沟槽小孔进入报警水道,少部份水流通过泄水孔排放,大部分水流进入延迟器。当延迟器蓄满以后,水流推动水力警铃报警,同时压力开关输出开关触点信号,连锁消防水泵。

  注:延迟器可以进一步防止水流波动引起的误动作,阀瓣误动以后,会自动复位,在延迟器蓄满以前,水可以经泄水孔放空。
