什么是BIM,有什么作用

建筑信息模型(Building Information Modeling,简称BIM)是建筑学、工程学及土木工程的新工具。建筑信息模型或建筑资讯模型一词由Autodesk所创的。BIM是来形容那些以三维图形为主、物件导向、建筑学有关的电脑辅助设计。

以下节选中国BIM培训网内容

  BIM模型是什么?有什么作用?笔者人为BIM模型虽然是运用BIM软件建立的数字模型,但其内涵以及数据早已超越传统模型概念,摆脱以往2D平面模型的束缚,改变人们对于视觉3D模型炫酷的认识,将建筑数据充分融合、统一、分析、应用,其具体作用我认为有以下几点:

一、图纸审查协同管理

  BIM模型与传统2D图纸审图的区别在于,依照2D设计图纸,利用Revit或Bentley等系列软件建置土建、结构、机电、供水、排水、管线BIM模型,可对设计结果进行动态可视化呈现,以HTML5(WEBGL)技术将3D模型在线浏览,以模型让业主、施工、监理等各专业方直觉的理解设计方案,模拟推演与验证设计的可施工性,可以预先透过各专业模型所见及所得、更直觉的检查到设计图上各个专业相互间的障碍、空间几何数据信息、结构计算、设备安装、节能设计等方面的设计图问题,在施工前能预先发现存在的问题,透过智慧手机、PAD及云端服务软件,将整个建案过程数以万计的2D、3D及所有档案集中储存管理,在线协同作业会审。

二、模拟辅助机电设备设计、施工与安装

  BIM模型可以协助完成机电安装部分的深化设计,包括综合管线布置图、综合布线图的深化。使用BIM模型技术改变传统的CAD迭图方式进行机电专业深化设计,BIM3D软件功能解决供水、排水、暖气、强弱电、通风、冷气空调系统等各专业间管线、设备的碰撞,优化设计方案,为设备及管线预留合理的安装及操作空间,减少占用使用空间,也可建置基于模型仿真的安装标准程序与施工仿真训练,以降低施工重工、返工浪费与施工安全问题。

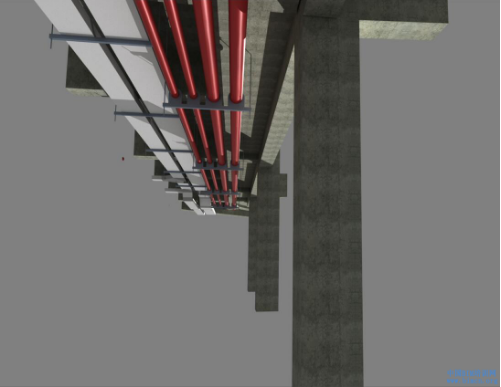

BIM模型图

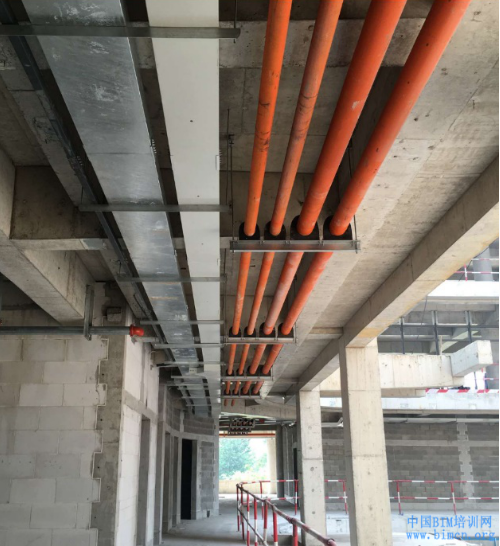

现场图

BIM模型与现场对比图

三、辅助钢骨结构设计、生产与施工

  BIM钢骨结构模型,同时运用算量软件及程序加值开对钢骨构件附上唯一编码,产生钢构实际加工尺寸与各型材数量清单、制作图纸的深化设计,利用TeklaStructures模拟推演实际建造工法、工序进行钢骨结构深化设计,藉由BIM加值软件功能将所有加工详图(包括布置图、构件图、零件图等)利用三视图原理进行投影、剖面生成深化图纸,图纸上的所有尺寸,包括构件长度、断面尺寸、构件相交角度均是在构件模型上直接投影产生的,透过深化设计整合BIM模型数据參数产生的加工材料清单,直接将參数导入CNC等精密数控加工设备进行加工,保证了构件加工的精密性及安装时的精度。

  对于工厂全数字预制生产(DigitialPre-fabrication)创新方法,将提升整体供应链的生产质量与准确交期。同时也可将模型导出參数与项目管理系统及ERP系统数据联结,从模型端就已掌握设计数据来源,对于以BIM模型建构的采购供应链及财务模块,可实时准确的反应出成本控管绩效。

四、辅助帷幕墙设计、施工、生产深化设计

  帷幕墙BIM深化设计模型,可以精准提供帷幕墙与结构连接点、分块尺寸规格、缝隙处理,外观效果,安装方式仿真情境数据,用模型指导施工及帷幕墙预制加工生产。对于近年大多数强调不规则艺术性建筑体,如北京鸟巢、南京青年奥运中心等建筑物,因结构体复杂,钢骨结构及特殊节能材料建材供货商,尤其是帷幕墙生产制造商,必需依定制生产提供高质量生产与精准交货安装无误,BIM的3D施工模型为这类企业提供精准生产尺寸,对于全数字预制建材生产业提供了准确数据,保证质量、准确交期及工地安装准确度。

五、土建钢筋施工管理

  BIM模型可以进行土建结构部分的深化设计,包括预留洞口、预埋件位置及各复杂部位等施工图纸深化。对关键复杂的劲性钢结构与钢筋的连接点进行放样分析,解决钢筋绑扎、顺序问题,指导现场钢筋绑扎施工。

六、施工场地管理解决方案

  对于每个建案依项目而成立的各承包方,以3D模型所见及所得直觉式效果协同作业,让人、机、材及相关资源在施工现场以全数字呈现,解决现场施工场地平面动线布置、空间利用规画、安全问题,现场场地划分问题,按施工图规划出《施工平面布置图》建置各种临时设施;按施工安全计划要求进行场地装修;临时施工用水、用电、道路按施工标准作业流程完成。施工过程中以3D模型预先避免多个专业工程项目在同一场地,同一区域进行施工而相互干扰,降低施工现场冲突及危险。设专人负责以3D模型管理,使各项材料、机具等按已审定的现场施工平面布置图的位置推放。同时将BIM3D建筑模型以WEB及智能终端设端进行各专业方更有系统、有效率地协同作业。

  藉由BIM模型技术对复杂施工程序进行仿真推演分析,更直观的将传统复杂建造流程3D模型化、模型參数数据数据库化、智能型设备化,提前模拟项目编定后的现场施工状态,对现场可能存在的危险源、安全隐忧、消防可能发生问题等提前防患,对施工顺序进行合理整合,有利于建置基于BIM所统一的创新标准工地管理作业流程。
