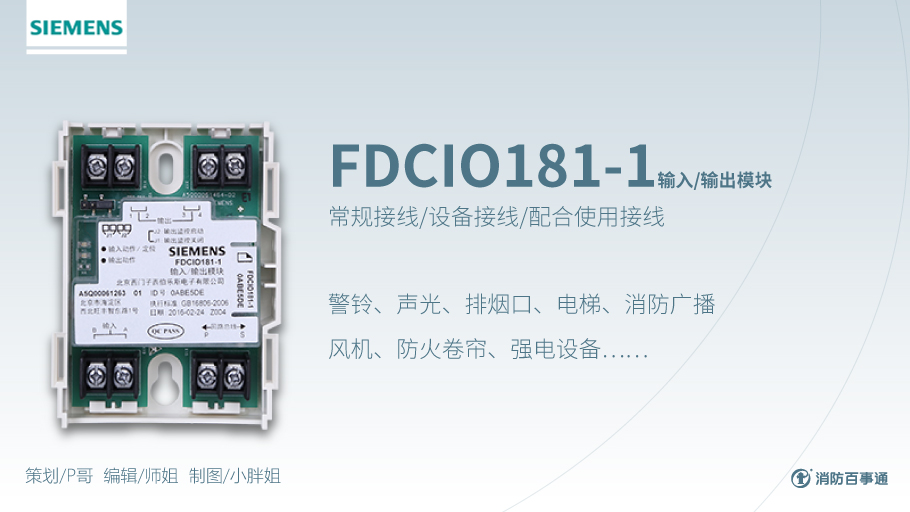

西门子FS18系列FDCIO181-1输入/输出模块(控制模块)接线

西门子消防FS18系列产品接线

西门子消防FS18系列产品接线

西门子消防FS18系列产品接线

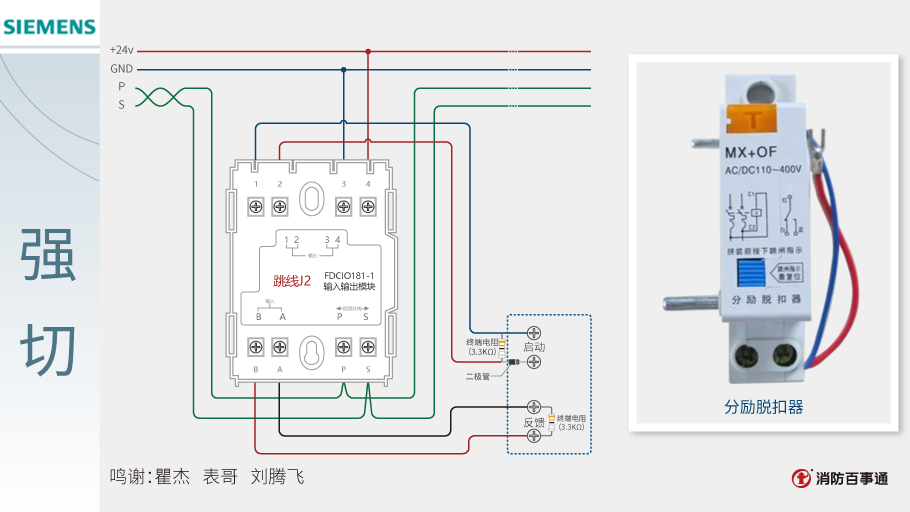

FDCIO181-1模块无源输出接线

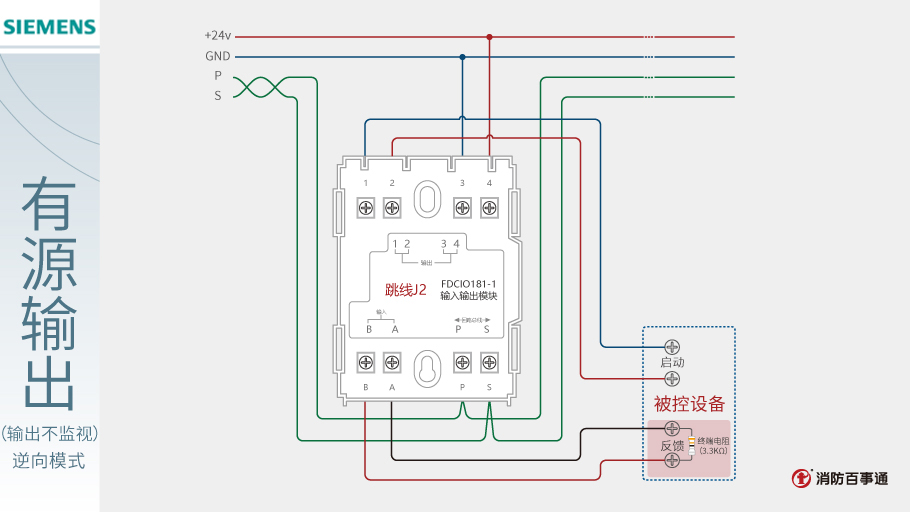

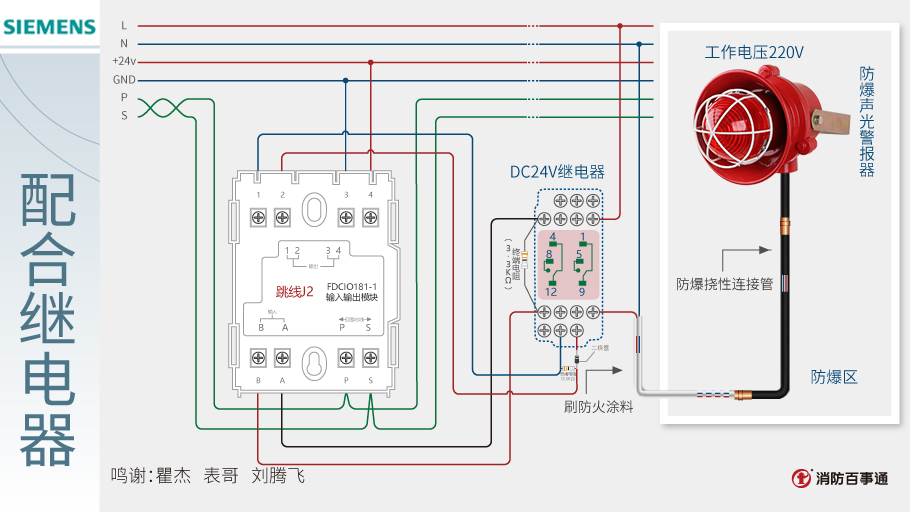

FDCIO181-1模块有源输出接线

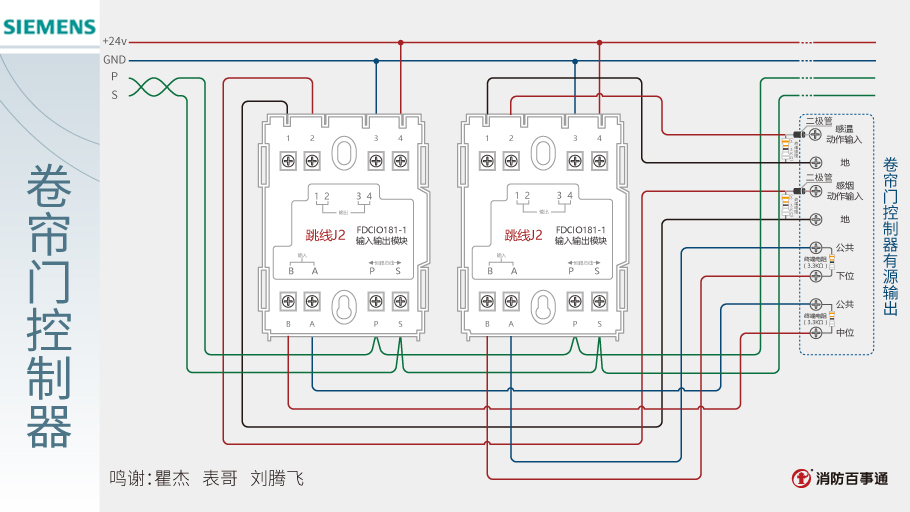

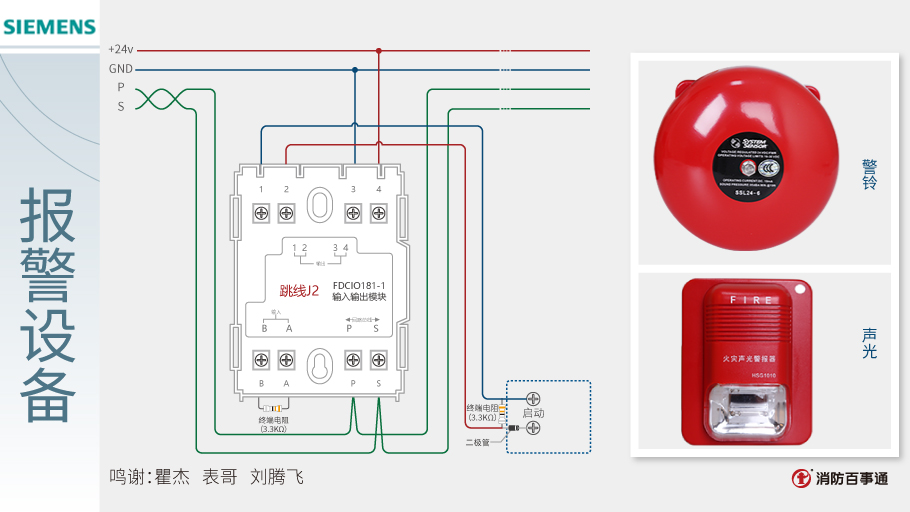

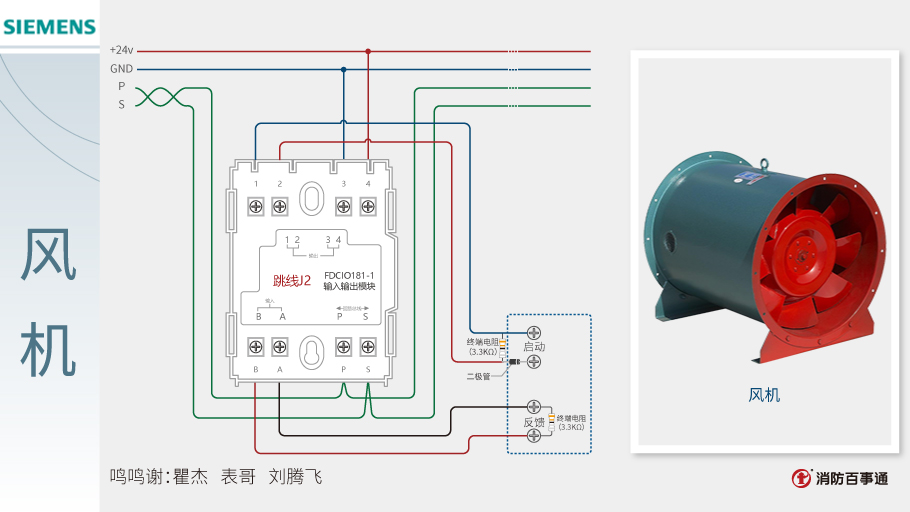

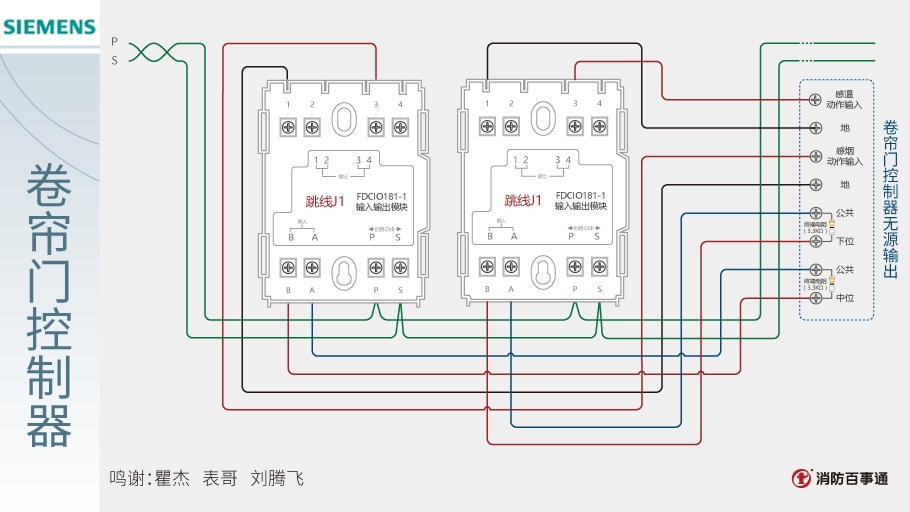

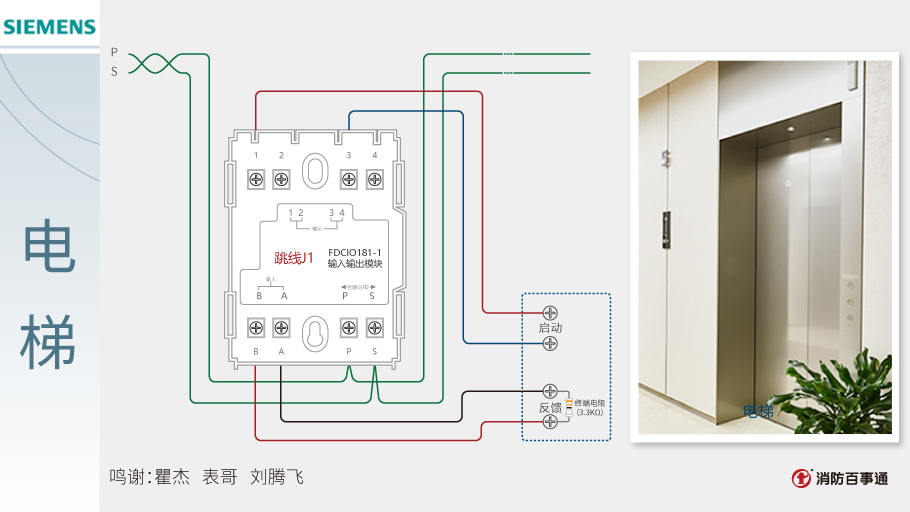

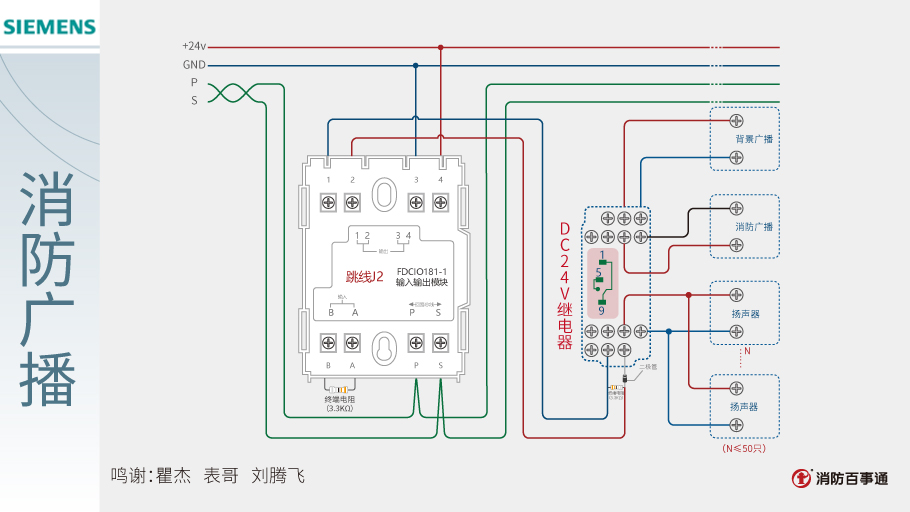

FDCIO181-1模块接线

FDCIO181-1模块接线

西门子FDCIO181-1模块接线

西门子FDCIO181-1模块接线

西门子FDCIO181-1模块接线

FDCIO181-1消防模块接线

FDCIO181-1消防模块接线

FDCIO181-1消防模块接线

FDCIO181-1消防模块接线

FDCIO181-1消防模块接线

FDCIO181-1消防模块接线

FDCIO181-1消防模块接线

FDCIO181-1消防模块接线

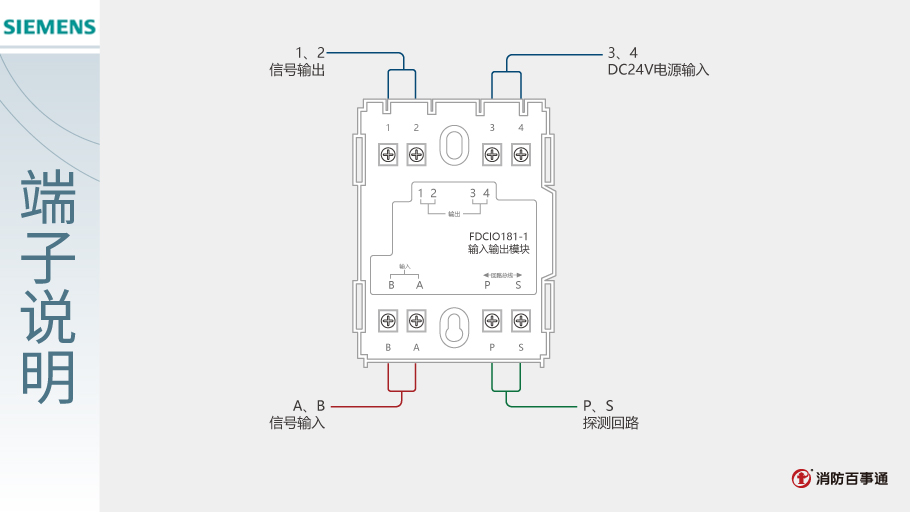

FDCIO181-1模块端子说明

特别鸣谢:上海明泰消防电子技术有限公司

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:西门子FS18系列FDCI181-1输入模块(监视模块)接线

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 5

    跳线是什么意思嘛!没有看见呢

    2022-01-13 16:56:08

    匿名用户评论等级: 5

    请问这模块内部主要由什么构成?

    管理员:

    呃...电路板、电子元器件。

    2020-05-21 14:59:10

    匿名用户评论等级: 0

    图例怎么下载不了

    管理员:

    接线图可以下载啊,电脑可以右击另存为,手机点击图片后,长按可以保存到手机。

    2019-04-20 17:44:12

    匿名用户评论等级: 0

    图文不详细

    管理员:

    感谢指出问题,不知道你具体是什么问题,有问题也可直接联系我们,电话400-928-6119

    2018-08-18 07:23:28

    匿名用户评论等级: 5

    有源输出不监控是逆向模式,这一点没有在图中说明出来

    管理员:

    哦。是嘛,感谢指出问题。

    2017-11-28 06:34:05
