鼎信消防TS-RC-2205输入/输出模块接线

鼎信消防产品接线

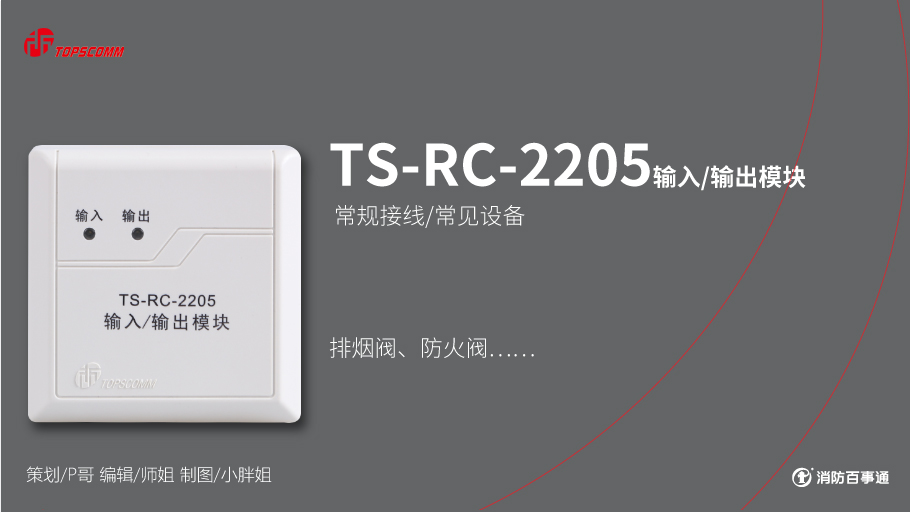

鼎信消防TS-RC-2205输入/输出模块

鼎信消防TS-RC-2205输入/输出模块

鼎信消防TS-RC-2205输入/输出模块

  TS-RC-2205输入/输出模块为无极性二总线制,超低功耗设计,无需外加24V电源。

鼎信消防TS-RC-2205输入/输出模块

鼎信消防TS-RC-2205输入/输出模块

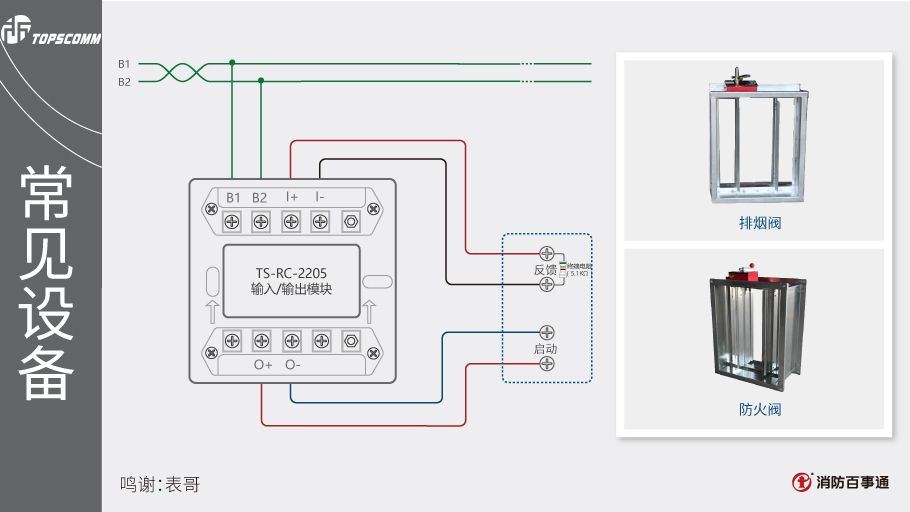

  TS-RC-2205输入/输出模块主要用于控制排烟阀、防火阀等电磁类动作设备。

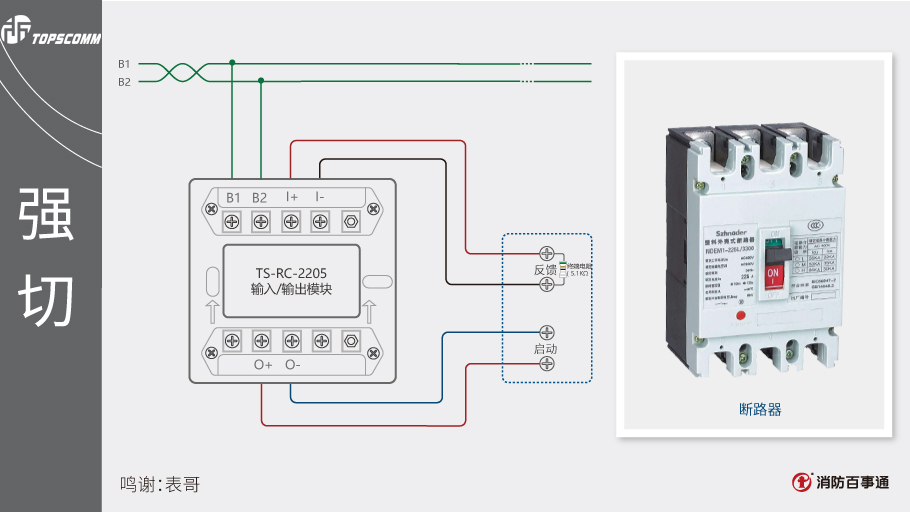

TS-RC-2205输入/输出强切

鼎信模块接线

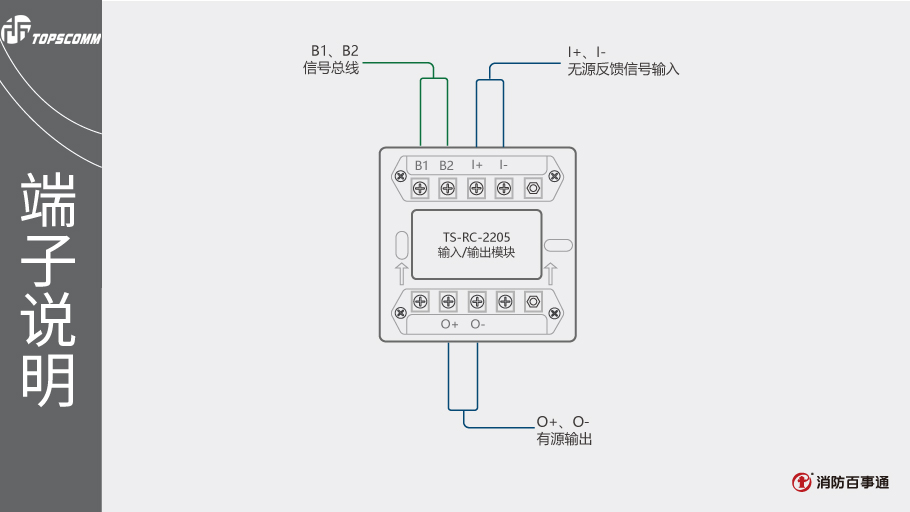

TS-RC-2205输入/输出模块端子说明

  1、无极性二总线(B1、B2)宜选用RVS-2×1.0mm2或1.5mm2阻燃或耐火双绞线。

  2、反馈信号输入线(I+、I-)宜选用RV-2×1.0mm2或1.5mm2阻燃线。

  3、输出线(O+、O-)宜选用RV-2×1.0mm2或1.5mm2阻燃线。

  4、穿金属管或阻燃管敷设。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:鼎信消防TS-RC-2204输入/输出模块(多线模块)接线

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 0

    2203的输入输出怎么接

    管理员:

    你可以查看2203的接线图,你搜索2203即可

    2020-05-05 20:41:58

    匿名用户评论等级: 5

    2205可以替代2201用吗

    2019-10-23 15:20:06

    匿名用户评论等级: 0

    不要电阻可以吗

    管理员:

    检线时没有电阻是会报故障的

    2019-10-09 09:48:07

    匿名用户评论等级: 0

    这个可以直接接220V吗

    管理员:

    这个不可以,直接接220V的是TS-RC-2204输入输出模块,这型号的。有问题可以联系我们的服务人员,电话400-928-6119

    2019-06-22 10:41:32

    匿名用户评论等级: 0

    我用这个2205接强启,模块输出是不得设置成持续

    管理员:

    脉冲还是电平信号看被控设置需要了,脉冲一般电磁阀上用多一些。

    2018-07-30 10:44:53

    匿名用户评论等级: 5

    TS-RC-2205强切功能还是需要配合中间继电器的,它的输出电压是DC24V。

    管理员:

    如果是无源的话那是要加继电器的,不过有无源输出的模块。

    2017-12-11 21:20:11
