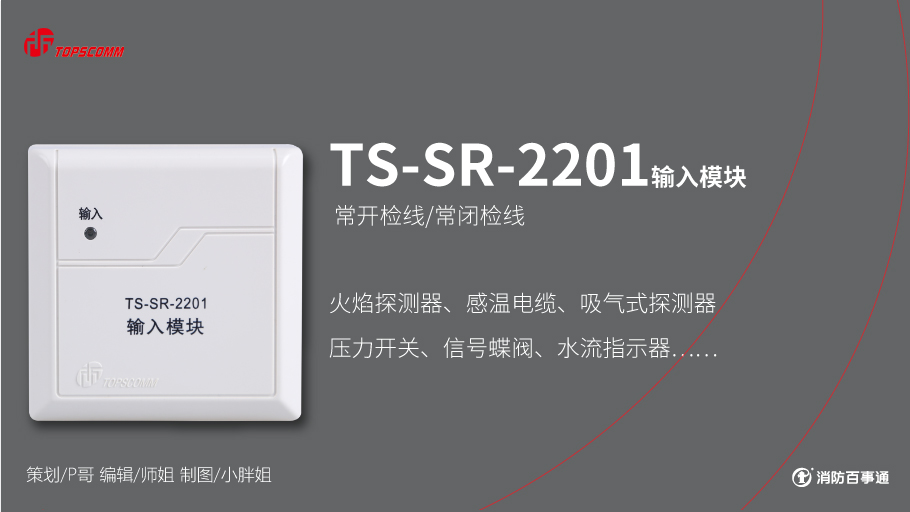

鼎信消防TS-SR-2201输入模块(监视模块)接线

鼎信消防产品接线

鼎信消防TS-SR-2201输入模块(监视模块)接线

TS-SR-2201输入模块接线

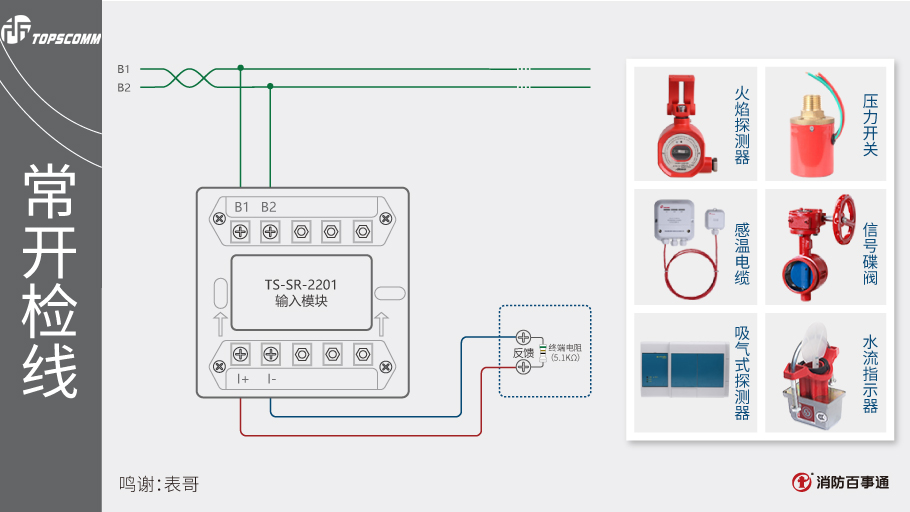

TS-SR-2201输入模块常开检线

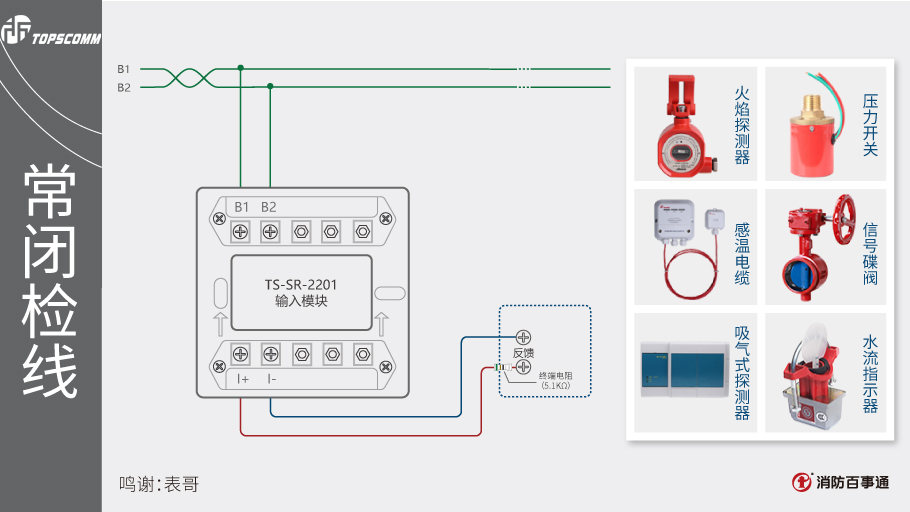

TS-SR-2201输入模块常闭检线

  1、模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个5.1kΩ的终端电阻。

  2、模块输入端如果设置为“常闭检线”状态输入,模块输入线末端(远离模块端)必须串联一个5.1kΩ的终端电阻。

  3.输入反馈信号应为无源触点信号。

  4.输入信号应在设备端接入终端电阻,否则会报故障。

  5、出厂默认设置,输入为常开模式。

TS-SR-2201输入模块接线

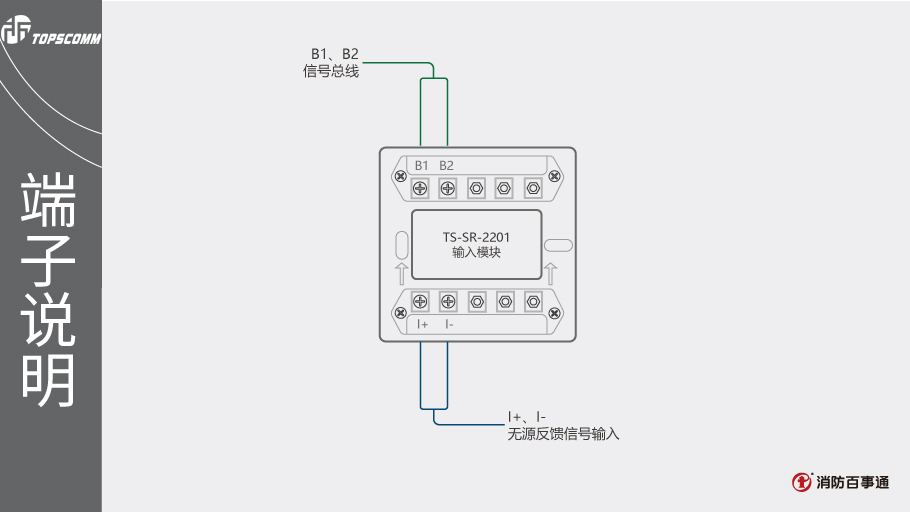

TS-SR-2201输入模块端子说明

  1、无极性二总线(B1、B2)宜选用RVS-2×1.0mm2或1.5mm2阻燃或耐火双绞线。

  2、反馈信号输入线(I+、I-)宜选用RV-2×1.0mm2或1.5mm2阻燃线。

  3、穿金属管或阻燃管敷设。
