泰和安消防TX3217A中继模块接线

泰和安消防产品接线

泰和安消防TX3217A中继模块接线

TX3217A中继模块接

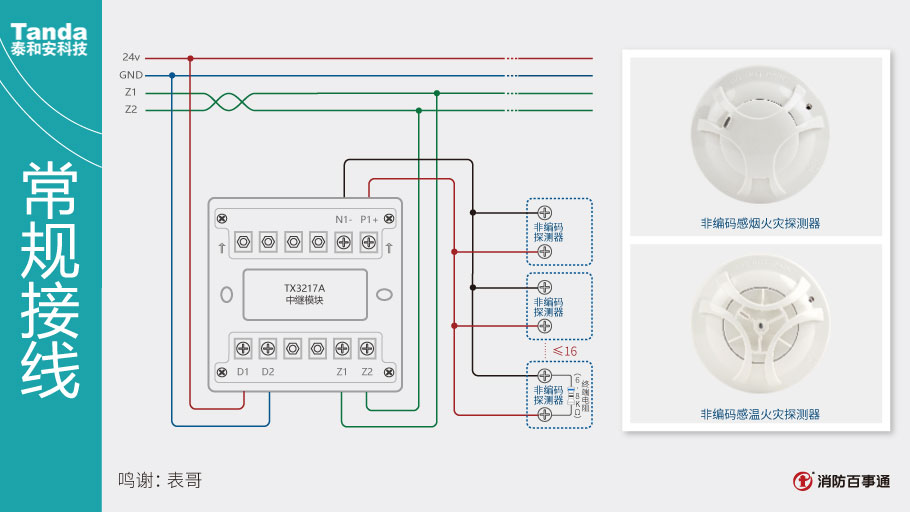

泰和安消防TX3217A中继模块接线

  1、TX3217A中继模块主要用于连接非编码探测器、防爆型探测器等现场设备。

  2、对于工作电流<100μA的电流型设备,可并联16只接入该模块。

  3、在监视信号输入线的末端(远离模块端)必须并联一个6.8KΩ/1W的终端电阻。

  4、TX3217中继模块与TX3217A中继模块接线一致。

TX3217A中继模块接

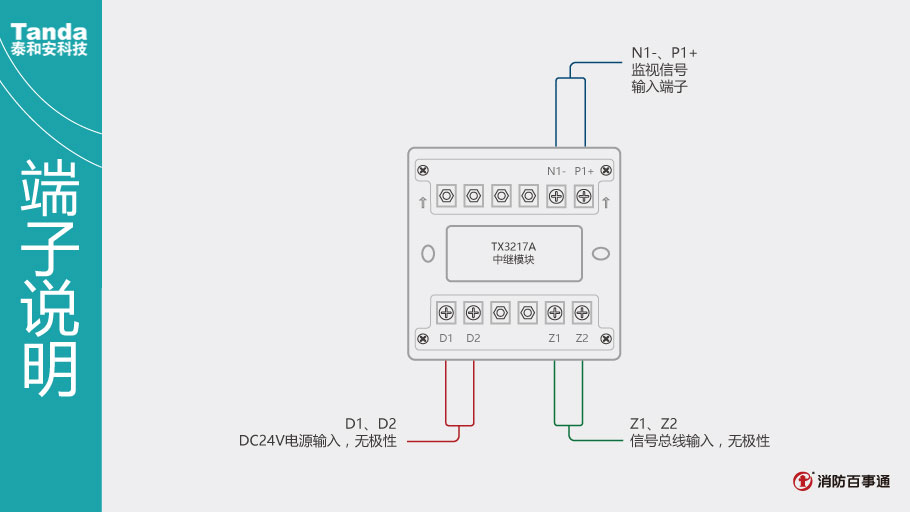

泰和安TX3217A中继模块端子说明

  1、总线(BUS)采用RVS-2×1.0mm2或1.5mm2线。

  2、DC24V电源线采用BV-2×1.5mm2或2.5mm2线。

  3、输入线采用RVS-2×1.0mm2或1.5mm2线。

  4、穿金属管(线槽)或阻燃PVC管敷设。
