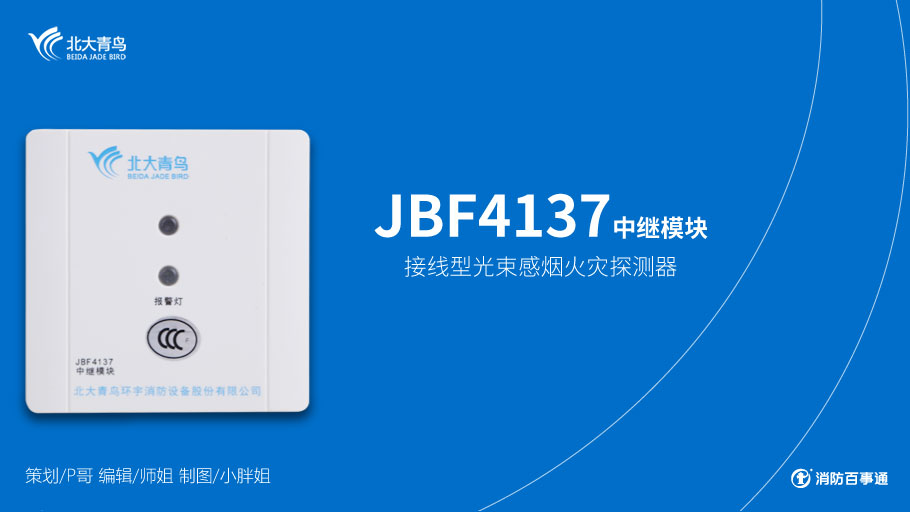

北大青鸟JBF4137中继模块接线

北大青鸟消防模块接线

JBF4137中继模块接线

JBF4137中继模块接线

北大青鸟JBF4137中继模块接JTY-H-VDC1382A线型光束感烟火灾探测器

  1、JTY-H-VDC1382A线型光束感烟火灾探测器红色导线(24+)连接JBF4137中继模块端子AS+(6、7)。

  2、JTY-H-VDC1382A探测器黑色导线(GND)直接连接24V-。

  3、探测器的蓝黄导线(OUT1、OUT2)分别连接JBF4137模块端子AS+(6、7)和端子AS-(9、10)。

JBF4137中继模块接线

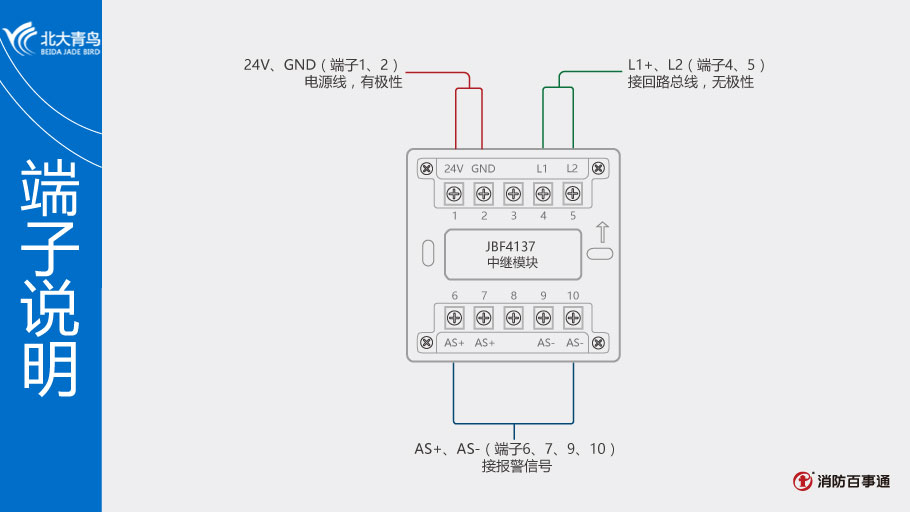

JBF4137中继模块端子说明

  1、信号总线无极性,电源线有极性。

  2、信号线采用ZR-RVS-2×1.5mm2,最远传输距离1500m。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:北大青鸟消防JBF4131输入模块接线

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 0

    故障时模块亮什么灯

    管理员:

    黄色指示灯常亮基本可以断电有故障了

    2020-04-04 21:22:58

    匿名用户评论等级: 0

    北大青鸟所说的共负极是什么

    2019-10-20 08:09:01

    匿名用户评论等级: 0

    这个可以接非编码型温感吗?

    管理员:

    可以的。

    2018-11-16 14:44:48
