海湾中继模块、隔离模块接线图

海湾模块接线

海湾模块接线

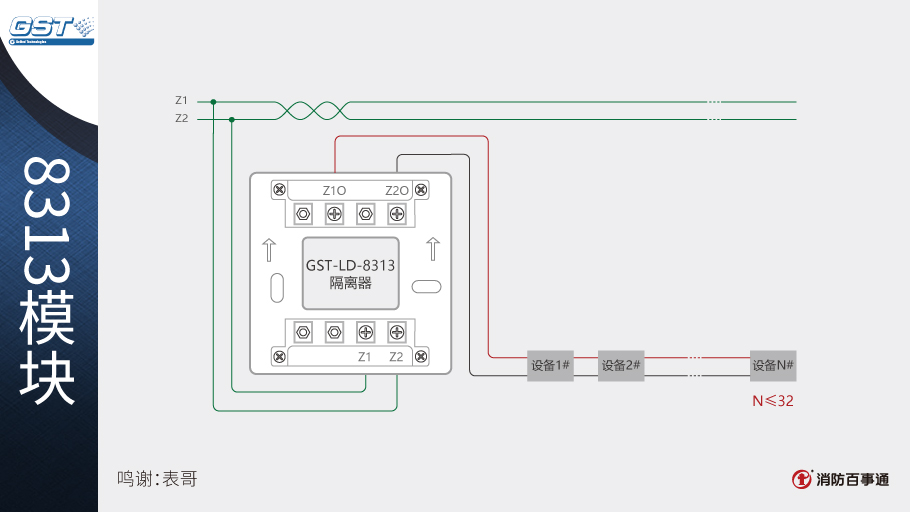

海湾8313模块接线

  1、GST-LD-8313隔离器一般安装在总线的分支处,可直接串联在总线上。

  2、当总线发生故障时,将发生故障的总线部分与整个报警系统隔离开来,以保证系统的其他部分能够正常工作,同时便于确定出发生故障的总线部位。

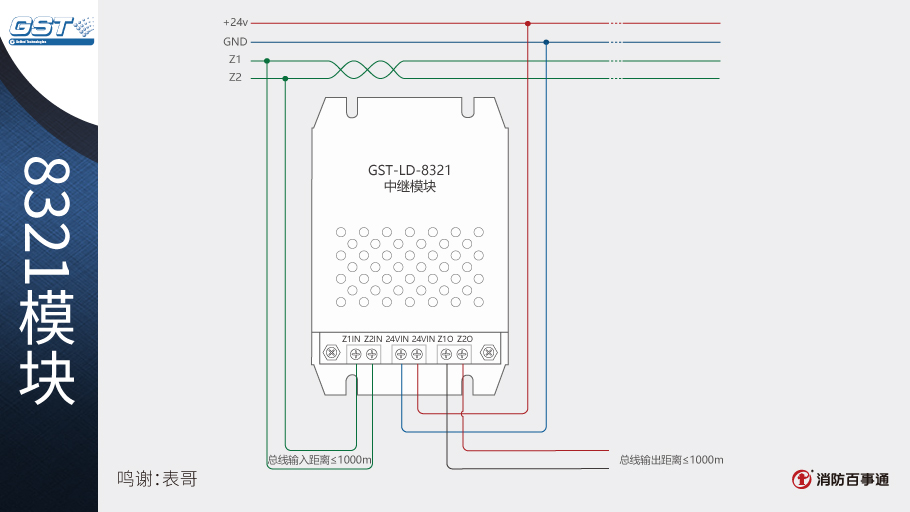

海湾8321模块接线

    GST-LD-8321中继模块主要用于总线处在有比较强的电磁干扰的区域及总线长度超过1000m需要延长总线通讯距离的场合。

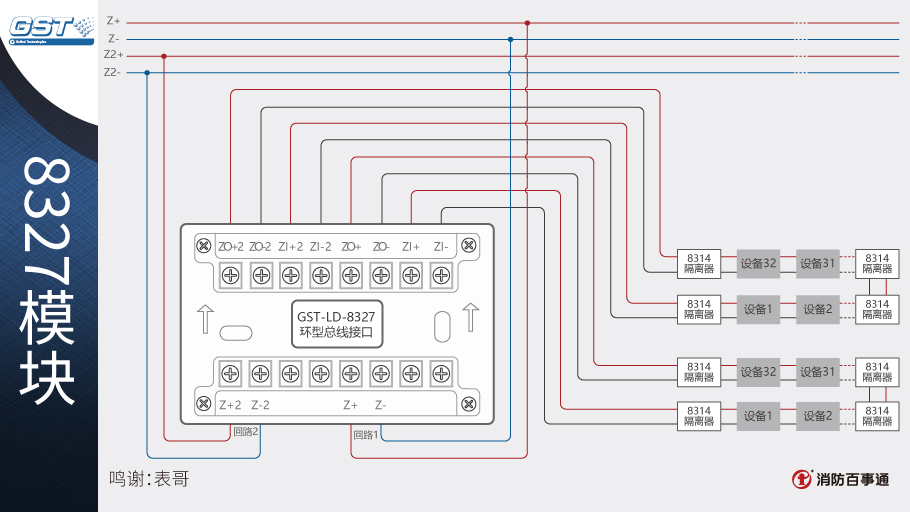

海湾8327模块接线

  1、2个相邻环型隔离器之间不能超过32个设备(支线中的设备也需要计算在内)。

  2、线路故障排除后需通过控制器复位命令复位接口。

海湾模块接线

海湾8313模块端子说明

  可选用截面积≥1.0mm²的阻燃RVS双绞线。

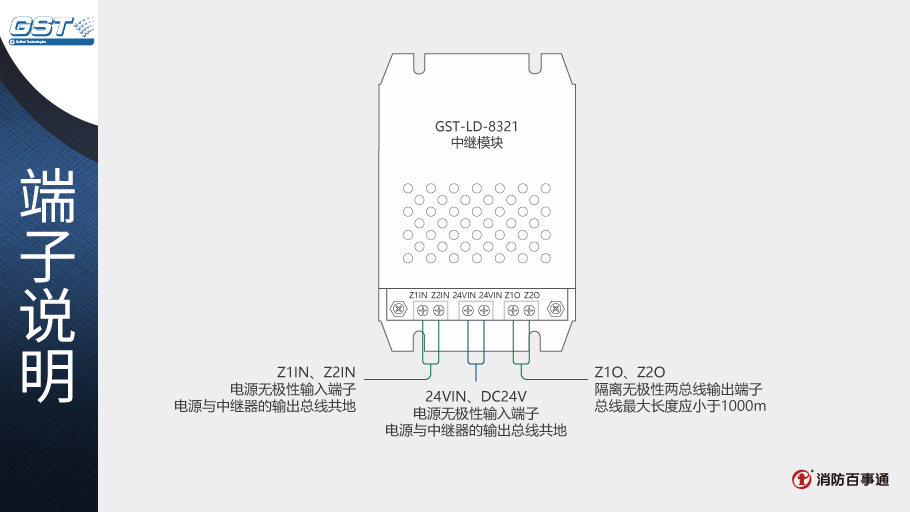

海湾8321模块端子说明

  1、无极性信号二总线采用阻燃RVS双绞线,截面积≥1.0mm2

  2、24V电源线采用阻燃BV线,截面积≥1.5mm2

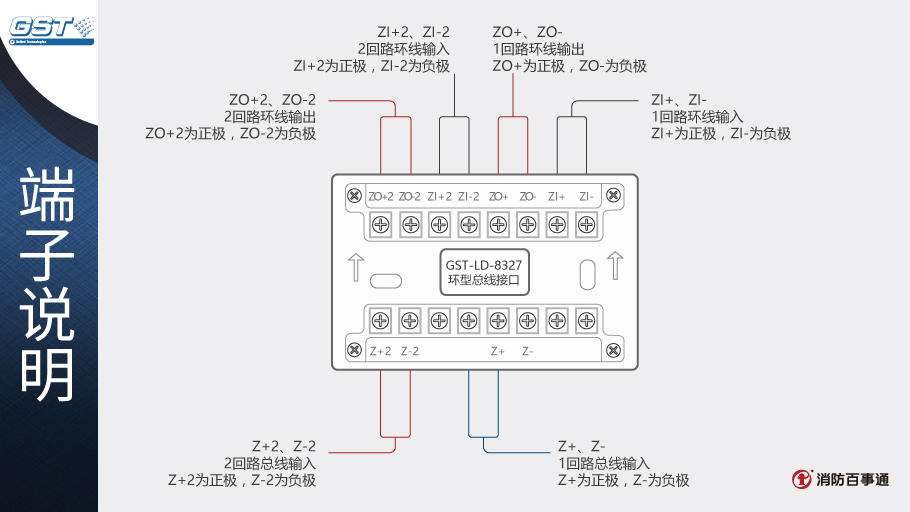

  1、选用截面积≥1.0mm²的RVS双绞线。

  2、布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置,不能布设在同一穿线管或线槽内。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:海湾8302C切换模块接线!

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 5

    280度防火阀连锁线怎么接线

    管理员:

    见总线输入输出模块8301接线

    2021-03-27 11:18:14

    匿名用户评论等级: 5

    8313隔离器,信号总线是接Z1和Z2吗

    管理员:

    是的,Z1O、Z2O是接所带的设备

    2021-03-21 20:24:38

    匿名用户评论等级: 5

    隔离模块出线口可以接另一个隔离模块吗

    管理员:

    不可以的,国内品牌产品一般都是树形结构,隔离模块下不可以再接隔离模块。

    2020-05-22 20:01:28
