油浸变压器排油注氮灭火设备简介以及性能参数

油浸变压器排油注氮灭火设备简介

油浸变压器排油注氮灭火设备是由控制柜、消防柜、断流阀、排油管路、注氮管路等组成,用于油浸式变压器及油罐的具有防爆、防火和灭火功能的设备。排油管路连接在变压器上部,通过排油阀控制系统排油泄压,主要包括排油管道、排油阀、检修阀、伸缩接头等,排油阀的开启杠杆配有重锤并由两个个电磁铁控制,电磁铁由控制系统控制开启。注氮管路连接高压氮气瓶及变压器,通过氮气释放阀控制向变压器底部注入氮气,主要包括注氮管路、氮气释放阀、油气隔离组件、流量调节阀等。其灭火机理是:当变压器内部发生火灾或爆炸危险,控制系统启动重锤的电磁铁,重锤带动排油阀打开,开始排油,同时断流阀自动关闭,切断油枕向变压器本体供油,变压器油箱油位降低,油压减轻,防止变压器爆炸。经过数秒延时,控制系统再启动氮气释放阀,高压氮气瓶内的氮气通过注氮管路进入变压器油箱底部,充入变压器本体,充分搅拌本体内的变压器油,使油温降至燃点以下,避免火灾危险。断流阀的作用是排油注氮装置进行事故快速排油时,自动切断油枕与本体油箱之间的油流,防止“火上浇油”。

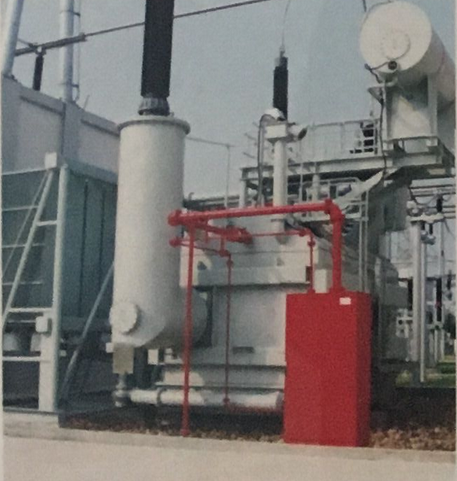

油浸变压器排油注氮灭火设备照片

油浸变压器排油注氮灭火设备主要性能参数

1工作环境温度

1)消防控制柜工作环境温度范围:0 ℃~50 ℃;

2)消防柜工作环境温度范围分为如下两档:

   I档:-20 ℃~60 ℃;

   II档:-40 ℃~60 ℃;

2工作环境相对湿度:40℃时相对湿度不大于85%;

3工作电源:供电电源DC220V;

4消防柜中氮气储存容器容积:2×40L;

5消防柜中氮气储存容器压力:13MPa;

6氮气瓶组安全泄放装置动作压力:19 MPa;

7减压装置出口的氮气压力:0.7 MPa;减压装置出口流量60 m3/h;

8流量调节阀出口流量:3.9 m3/h~6 m3/h;

9火灾探测器的形式:熔点合金;动作温度:110℃±10℃;

10电磁驱动器参数:工作电压DC220V,工作电流7A,驱动力100N;

11金属软管的工作压力:13MPa;

12排油管接口直径:DN125;

13注氮管接口直径:DN25。
