诺蒂菲尔LCD-100-A火灾显示盘调试

   LCD-100-A火灾显示盘是一个用于消防报警控制系统的全中文火灾显示盘,可显示32个中文字符,带背光的楼层显示器。它可通过EIA-485总线的ACS接口与NFS2-3030火灾报警控制器进行远距离通讯,可用于楼层或防火分区,显示对应楼层或防火分区的火警,适用于不同规模建筑的火灾报警工程。每个控制器可连接多达32台LCD-100-A。

  LCD-100-A带自检、本地消音等功能及LED状态指示灯。其面板包括四个功能按键:自检、消音、上查、下查。根据项目的需要,客户可选择订购能够显示64点、128点以及256点的产品。
  LCD-100-A火灾显示盘的调试需要通过电脑来进行调试,详细步骤如下:
  1、打开超级终端。新建一个通讯连接。

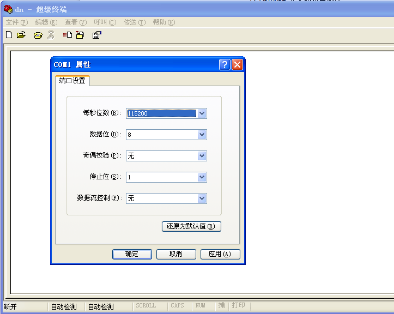

2、串行口连接。用一根电缆连接到火灾显示盘的通信端子上,然后对串行口进行设定。



     3、将数据线与LCD-100-A火灾显示盘进行连接,设定火灾显示盘的拨码按钮,LCD-100-A火灾显示盘通电(注意区分24V正负极)。火灾显示盘的屏幕上会显示“配置模式”信息。

  4、进入终端配置模式。按回车键,正常通讯的情况下,在终端工具中在火灾显示盘配置模式下显示的操作菜单。输入数字可以选择相应的菜单进行操作。

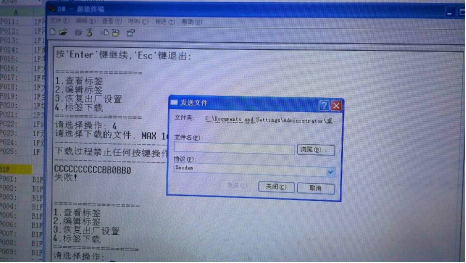

  5、标签下载,可以将标签以文本的方式下载到火灾显示盘。在“请选择操作:”后面输入4;当出现“CC”前导字符时,点击超级终端的“传输”菜单,并点击“发送文件”选项。将出现以下“发送文件”对话框。

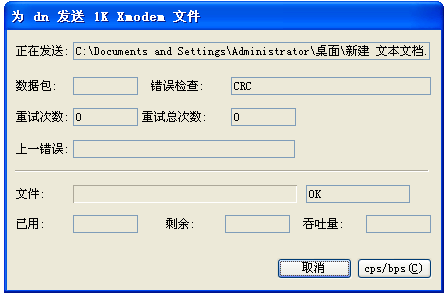

  6、在“发送文件”对话框中,点击“浏览”,选择标签配置文件的位置。并在“协议”下拉列表中选择“1K Xmodem”。然后点击“发送”按钮。将出现以下对话框。

  7、等待一会,就会看到“标签下载完成”信息。

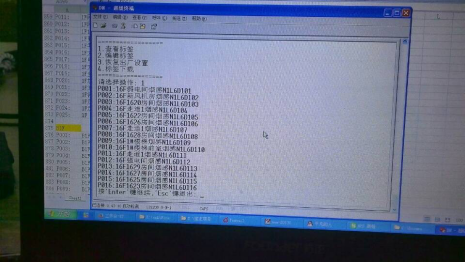

  8、我们可以通过查看标签,检查我们导入的信息是否错误。在“请选择操作:”后面输入1;查看当前所有ACS点的标签,每屏显示16个ACS点标签。

通过上述简单设定即可完成,LCD-100-A火灾显示盘数据配置过程。操作简单方便。



注意标签配置文件必须是纯文本文件(后缀名为.txt)。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:火灾探测器的保养和报废
上一篇:火灾自动报警的消防联动控制设计如何进行?

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 5

    我想问一下这款火灾显示盘的时间是不是跟主机同步的,还是单独的

    管理员:

    层显所带点位的信息是与主机同步的。详细信息可以联系我们的技术咨询一下,电话400-003-0119.

    2016-12-15 23:25:15

    匿名用户评论等级: 5

    不错,软件可以提供吗?

    管理员:

    软件的问题小编也是不太清楚的,购买产品时可以咨询一下销售人员。

    2016-08-19 13:36:20
