安誉A715/UVIR2红外紫外复合火焰探测器安装与接线

  一、A715/UVIR2点型红外紫外复合火焰探测器的安装

  A715/UVIR2红外紫外复合火焰探测器的布设位置和高度通常由有资质的设计部门规定,遵循国家标准GB50116-2008火灾自动报警系统设计规范、GB50166-2007火灾自动报警系统施工就验收规范、GB50314-2006智能建筑设计标准的要求。

  安誉A715/UVIR2红外紫外复合火焰探测器采用一个坚固的铝压铸吊架安装和固定探测器,吊架的外形和固定尺寸见下图:

安装吊架和安装孔距示意图

安装吊架和安装孔距示意图

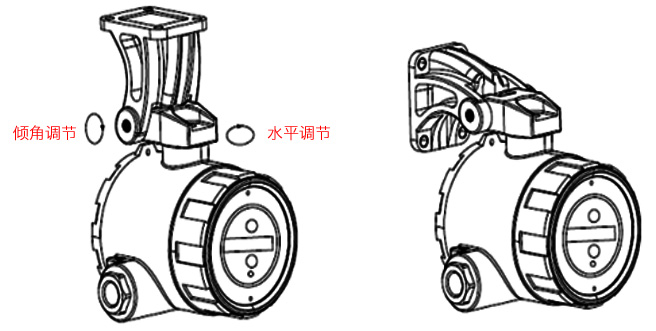

  根据使用要求和环境条件,A715/UVIR2红外紫外复合火焰探测器可以采用壁挂式安装和吊顶式安装。安装基准面应为结实的木质、金属或水泥结构。悬挂方法见下图:

A715/UVIR2紫红外火焰探测器悬挂方法示意图

A715/UVIR2紫红外火焰探测器悬挂方法示意图

  在安装吊架上设置了一个垂直螺杆和一个水平螺杆,通过调整这两个螺杆,可以调节探测器的安装角度,使探测器处于最佳探测位置。其中垂直螺杆用于调整探测器的水平安装角度,水平螺杆用于调整探测器的安装倾角。调整到位后(对准)需要将垂直螺杆和水平螺杆锁紧。

  二、A715/UVIR2点型红外紫外复合火焰探测器接线和接线端子

  基于产品安全和防爆安装规程的要求,在产品现场安装和测试时,不得带电作业。

  需使用符合防爆要求的护套电缆连接A715/UVIR2,电缆内部导线线径应当≥1mm2。电缆被剥去绝缘护套部分,应当全部装入探测器防爆壳体内部,具体操作详见产品安装使用说明书。

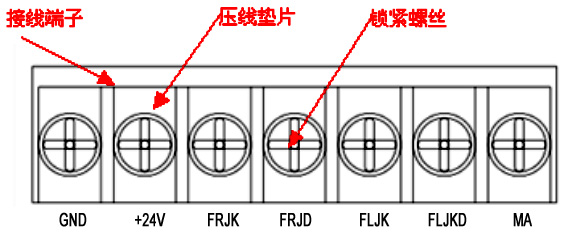

  接线端子示意见下图:

  端子FLJD和FLJK,连接探测器故障输出触点,当探测器发生传感器故障或供电电源故障时触点断开。

  端子FRJD和FRJK,链接探测器火警输出触点,当探测器报警触点闭合。

  端子+24V,探测器供电电源正极。

  端子GND,探测器供电电源负极。

  端子MA,探测器4-20毫安电流环输出。

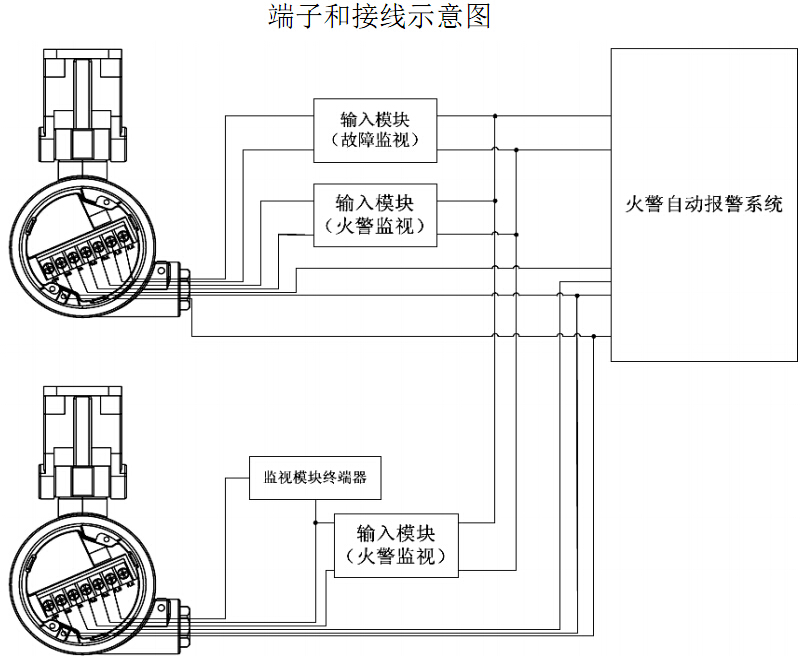

A715/UVIR2系统接线示意图

A715/UVIR2系统接线示意图
