DH-GSTN5100系列剩余电流式电气火灾监控探测器安装与布线

  注意:布线时要求配电电缆/电线/母线排的三相四线均穿过互感器的内孔,其方法和要求见附录1。

  一、DH-GSTN5100系列剩余电流式电气火灾监控探测器安装



  DH-GSTN5100系列剩余电流式电气火灾监控探测器在安装前应首先检查外壳是否完好无损,标识是否齐全。

  闭口圆孔型探测器安装过程分解图如图1所示,闭口方孔型探测器安装过程分解图如图2示,开口圆孔型探测器安装过程分解图如图3所示,M、N的值见表1所示。

输入值 10 20 30 40 50 60 70 80 90 100
对应剩余电流(mA) 50 100 150 200 250 300 350 400 450 500
输入值 110 120 130 140 150 160 170 180 190 200
对应剩余电流(mA) 500 600 650 700 750 800 850 900 950 1000
出厂剩余电流报警设定值为300mA

表1 功能3输入值与所表示的剩余电流值对照表

闭口圆孔型探测器安装过程分解图

图1 闭口圆孔型探测器安装过程分解图

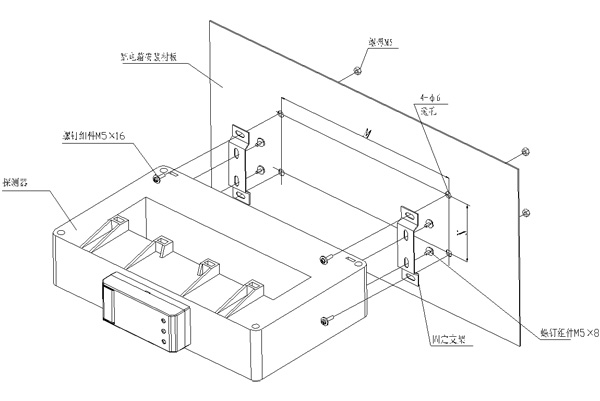

闭口方孔型探测器安装过程分解图

图2 闭口方孔型探测器安装过程分解图

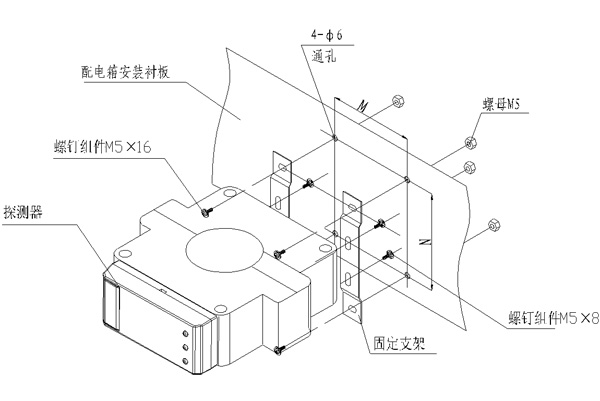

开口圆孔型探测器安装过程分解图

图3 开口圆孔型探测器安装过程分解图

  DH-GSTN5100系列剩余电流式电气火灾监控探测器安装步骤分解:

  第一步:在安装衬板上打孔。

  先将配电箱安装衬板按规格尺寸打4个Φ6通孔(也可直接打4个M5螺纹孔)。

  第二步:安装固定支架。

  闭口圆孔型探测器将所带固定支架插入探测器下方的方孔,而闭口方孔型和开口圆孔型探测器则用配套螺钉将固定支架固定在探测器上。

  第三步:安装探测器。

  将固定在探测器上的固定支架的固定孔,对准衬板所打Φ6通孔,压紧固定支架与衬板,将螺钉组件M5×16拧入,在衬板背部采用螺母拧紧(如果衬板上为螺纹孔,可直接用螺钉紧固)。

  注意:探测器的安装应满足相应安装规范的要求,并保证探测器外壳完好无损,遇到异常现象请及时通知安装方进行处理。严禁带电开盖进行现场维修。

  二、接线端子

  1、DH-GSTN5100探测器接线端子

  DH-GSTN5100探测器接线端子如图4所示,具体接线说明如表2。

探测器接线端子示意图

图4 探测器接线端子示意图

端子 连接方式 功能
Z1、Z2 与监控设备的总线连接,无极性 通信接口,工作电源输入端

表2 探测器接线端子说明

  三、布线要求

  总线:采用阻燃双绞线,导体截面积在1.0mm2~2.5mm2之间。
