特灵JTW-LD-ISL-2C不可恢复式感温电缆火灾探测器安装与接线

  本文介绍的是特灵JTW-LD-ISL-2C不可恢复缆式线型定温火灾探测器安装与接线:

  一、JTW-LD-ISL-2C感温电缆的安装

  (1)基本要求

  1)感温电缆应以连续的无抽头或无分支的连接布线方式安装,并严格按照设计要求进行施工,如确需中间接头时,必须使用专用的感温电缆中间接线盒。

  2)探测分区的划分依据规范进行,结合探测区域的特征和环境温度,决定感温电缆的长度和回路数,一个回路的感温电缆长度不应大于200米。

  3)感温电缆的敷设方式应按照设计要求进行。

  4)感温电缆的布设原则上应尽可能靠近防护对象,对于要求探测器在火灾发生以前或产生的热导致设备失灵之前,就能够检测出其温度逐步上升或过

  5)绝缘电阻技术要求:

  ●连接电缆与地线之间的绝缘电阻应大于20MΩ

  ●感温电缆与地线之间的绝缘电阻应大于20MΩ

  二、JTW-LD-ISL-2C不可恢复式感温电缆火灾探测器安装尺寸及接线示意图

  (1)JTW-LD-ISL-2C安装方式

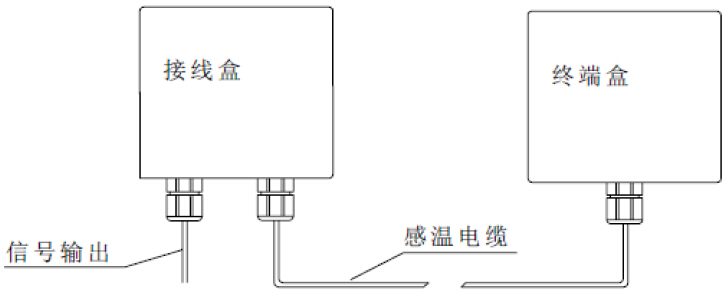

JTW-LD-ISL-2C不可恢复缆式线型定温火灾探测器安装接线示意图

JTW-LD-ISL-2C不可恢复缆式线型定温火灾探测器安装接线示意图

  (2)JTW-LD-ISL-2C感温电缆的安装注意事项

  1)感温电缆应安装在不受严重挤压且护套不易被外界尖利物损。

  2)感温电缆应避免与监视区域内吸热且延时温度升高的材料接触,直接接触的夹具部分应为非金属材料。坏的部位。

  3)感温电缆的最小弯曲半径为15mm。

  4)在使用电缆绑带进行感温电缆敷设时,应采用橡胶套管进行防护。

  5)感温电缆两支点固定间距应在0.6~1.2m范围内。
