空气采样中采样管的使用

    吸气式感烟火灾探测系统,俗称空气采样极早期空气采样系统。空气采样早期烟雾探测系统是利用伸向被保护区内的管网,由探测腔内的抽气泵经由空气采样管路不断地抽取防护区域内的空气样品进行检测,而不是被动地等待烟雾的扩散。经过滤器将空气中的灰尘去掉,再进入激光室,激光源所发出的LED光在探测腔的正中聚焦,当烟粒子经过样本抽取网络被传送回探测腔时,相对比例的烟粒子通过聚焦点时所形成的光线折射率会被接收器读取,对空气中的烟雾量进行分析,此读数通过计算机运算后就能反映出烟雾的浓度大小及相应的比例。



  空气采样早期烟雾探测系统探测腔具有极高的灵敏度且其灵敏度连续可调,探测范围广。烟粒子的基本直径在十微米以下,空气采样早期烟雾探测系统的灵敏度为0.0044obs/m(传统探测器一般为5obs/m),因此,它可以探测到很微弱的烟雾,火情报警时间大为提前,使值班人员有充足的时间寻找火源,采取适当的措施,制止火灾的发生,最终避免火灾及灭火过程中造成的业务中断或设备损毁所带来的巨大损失。

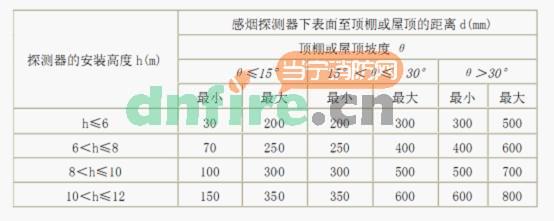

图1:探测器下表面至顶层的高度



空气采样管即是空气采样系统中所使用的重要组成部分。在实际使用中,首先需要技术人员设计好采样管路及其采样管上的开孔处。一般情况下,吸气式感烟火灾探测器主机是安装在墙壁、立柱、以及机架、货架上等等。在标准的天花板采样中,采样管从主机引出后,则可以先沿着墙壁等引至天花板处,在需要分支管的地方使用三通接头,即可以很好地完成管路布置。


图2:ASP-06 ABS采样管







    同时,采样管在具体使用中还有几个注意点。首先,根据规范的标准,烟雾从采样管的末端被吸入,至进入主机探测腔,不能超过120秒。这就要求要合理使用采样管的长度以及控制号所开采样孔的数量。在规范中,一台探测器的采样管总长不宜超过200米,单管不宜超过100米,采样孔总数不宜超过100个,单管上的采样孔数量不宜超过25个。其次,为了便于采样管中烟雾气流等的传输,采样管要尽可能地减少拐点,更要尽量避免直角拐弯。在需要拐弯的地方,可以使用245度弯头,以此利于空气的传输。第三,安装采样管时,要考虑采样管与墙壁、屋顶天花板的距离以及采样管之间的间距。吸气式感烟火灾探测器的采样孔是可以看做点型感烟火灾探测器,保护面积、保护半径要相符。同时,采样孔至天花板的距离也可按点型感烟火灾探测器来计算,如下图所示。最后,安装空气采样管时,需要使用些辅助工具来固定,如吊筋、虎头夹等。每隔1.5米须安装一个来固定管道。
