编码器

编码器是什么?功能是什么?我们来简单了解一下!

编码器对做消防报警系统的人来说并不陌生,因为传统的探测器编码需要人工通过机械式拨码设置才能完成,编码效率低,技术要求高,容易出现错码,并且为了方便编码,探测器底部需留出编码口,这样容易造成探测器对粉尘、潮气的密封不良,使探测器的整体性能变差。

随着时间的发展,出现了一种利用电子编码方式的编码器,它利用键盘操作,简单易学。可以用电子编码器,读写探测器的地址,读写模块类产品的地址,方便现场施工使用,节省了很多的时间

不同的厂家做的编码器也是不一样的,让我们来一起看看。

海湾电子编码GST-BMQ-2

外形结构

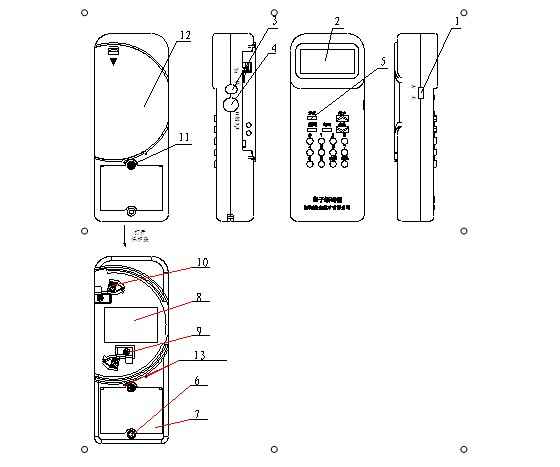

电子编码器的外形结构如1所示:


1

其中各部分功能说明如下:

1) 电源开关:完成系统硬件开机和关机操作。

2) 液晶屏:显示有关探测器的一切信息和操作人员输入的相关信息,并且当电源欠压时给出指示。

3) 总线插口:编码器通过总线插口与探测器或模块相连。

4) 火灾显示盘接口(I2C):编码器通过此接口与ZF-GST8903火灾显示盘或以I2C编程方式编码的探测器相连。

5) 复位键:当编码器由于长时间不使用而自动关机后,按下复位键可以使系统重新上电并进入工作状态。

6) 固定螺丝:将编码器的印制板固定好,并且将编码器的前盖和后盖安装在一起。

7) 电池盒后盖:内部放置电池。

8) 铭牌:贴于编码器背面。

9) G3系列探测器总线接口:旋接JTY-GD-G3JTW-ZCD-G3NJTF-GOM-GST601等探测器。

10) GST9000系列探测器总线接口:旋接JTY-GM-GST9611JTW-ZOM-GST9612JTF-GOM-GST9613等探测器。

11) 电池盖螺丝:将电池固定好。

12) 保护盖:保护后盖的总线接口,以免发生短路等事故。

13) 探测器对位标识:探测器旋接对位标记。

在编码的时候,将数据线的接口端,接在探测器、手动报警按钮、消火栓按钮及现场模块等设备进行编码设定,只要按键操作很方便。

松江的电子编码

外形结构

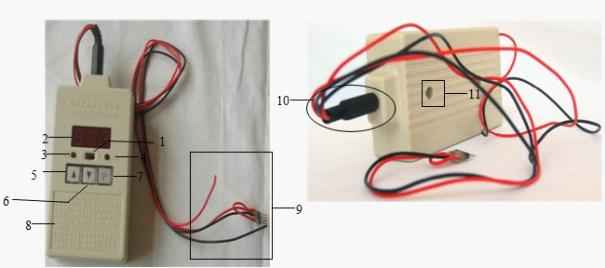

电子编码器的外形结构如2所示:


2

其中各部分功能说明如下:

1电源开关:完成系统硬件开机和关机操作。

2液晶屏:显示有关探测器的一切信息和操作人员输入的相关信息。

3复位:编码器恢复初始状态按钮

4搜索用于搜索各设备的地址码

5上翻编址器在设定地址的时候,用来增大地址号

6下翻编址器在设定地址的时候,用来减少地址号

7编码键(P:设备地址码确定后,按一下P就可将设备编码完成。

8编码器使用说明模拟量编址器使用说明

9数据总线:用于连接设备接口。

10总线插口:编码器通过总线插口与探测器或模块相连。

11后盖:内部放置电池,用螺丝固定

编址器使用方法

1、探测器编码时,需将底座1脚接S+ 线(红);23脚短接后接S- 线(黑);

2、拧上探头,打开电源开关后显示“1”

3、先用上下键选择地址号,再按P键后编址开始,中间的小数点亮;当编址结束时,左边的小数点亮;

4、搜索时先按复位键再按搜索键即可;

5、对现场设备手动报警按钮、消火栓按钮或者模块类编码可以直接将短接块插入现场设备的短接接口(操作同上述第三、四步);

6、右边小数点亮,提示电池电量不足需要打开后盖,更换电池。

泰和安电子编码

TX3932手持电子编码器(以下简称编码器),具有对电子编码的探测器、模块进行地址码、设备类型、灵敏度、动作方式、ID码的读出和地址码、灵敏度、动作方式的写入的功能。

特点

(1) 该编码器采用手握式结构,外观小巧类似与手机,携带方便,操作、按键布置与手机相仿。

(2) 该编码器通过顶端的总线接口对电子编码的设备进行编码等操作,总线接口采用耳机插孔连接,方便插拔、更换。

(3) 该编码器通过顶部的红外发射管对前端进行遥控编码,距离≥5米。

(4) 可对公司生产的总线型探测器、模块等设备编码、可对JTY-GM-LA1550型点型光电感烟火灾探测器进行灵敏度设置,可对公司新型模块进行动作方式设置。

(5) 彩色液晶显示、汉字菜单提示,快捷键直接操作,操作按键有界面提示,可以很快熟练操作。

(6) 低功耗睡眠和自动关机功能,自动关机状态电流≤20µA,增加了使用寿命,减少电池的更换次数。

(7) 连续25秒不操作(无按键按下)后自动关机。

结构特征

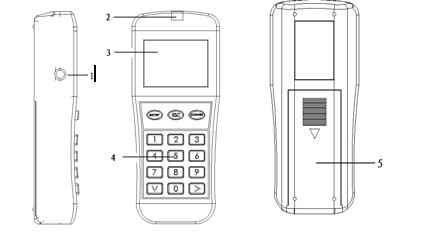

外形示意图:



(1) 总线接口:连接要编程的终端设备,耳机插孔。

(2) 遥控发射头。

(3) 液晶屏:显示菜单、提示操作。

(4) 键盘:按键输入、选择操作。

(5) 电池盒:安装5号电池

遥控写码

具备遥控写码功能的前端可以在不拆卸的情况下进行写地址,在前段拆卸不方便的时候或在线改变地址的时候非常方便。

进入写配置界面,用数字键输入设备地址,按<enter>键把地址写入终端设备。

在此界面下,继续按<enter>键会对设备进行连续地址写入,不必重新输入新的地址。
