各大品牌感烟探测器内部结构大"揭密"!

  今天到师傅那去玩,在他的桌子上面看到了几个感烟探测器也叫烟感的内部电路板,感觉好奇,就问了师傅,师傅说他搜集了很多牌子的烟感,并且把探测器内部的板子都做了比较,品牌还挺多的,有海湾、深圳泰和安、诺蒂菲尔、安舍、新沃等厂家的产品。

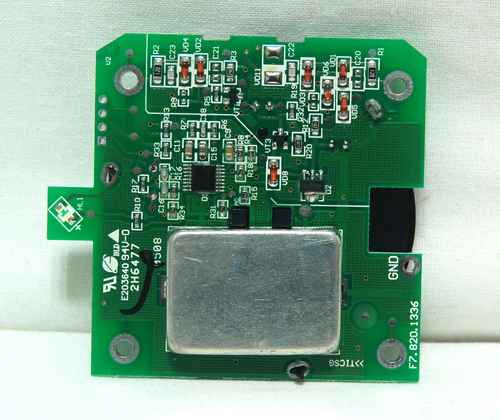

图1  JTY-GD-G3型感烟探测器



  首先看一下国内火灾报警行业的老大海湾的JTY-GD-G3型火灾探测器,内部是板号为F7.820.1336的一块板子和防尘罩组成,其电路板图片如上图所示,这块板子从电路板工艺来说,电路元件装配使用表面安装技术(SMT),板面上面有个八位单片机存储器,是探测器板的核心部件,通过在探测器内部固化的运算程序,用于对外界环境参数变化进行判断,但由于存储器容量有限,在实际使用中还是由主机来维持整个系统的运算……

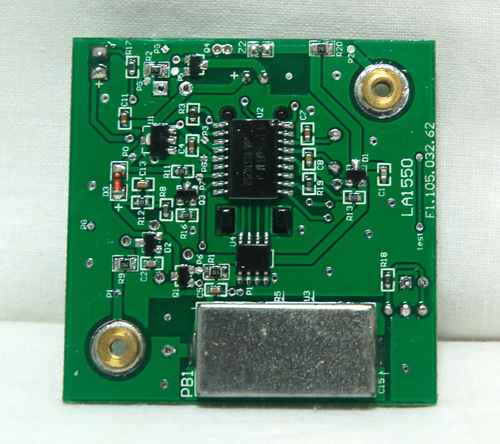

图2  JTY-GM-LA1550A型感烟探测器


  图2是深圳泰和安的JTY-GM-LA1550A型感烟探测器从做工上面看制造工艺要比海湾稍逊一些,单片机存储器看其管脚数量要比海湾的存储量稍大,结合泰和安第三代平衡总线技术的特点,较一般厂家的探测器智能,对现场环境参数可进行自动补偿,但在实际使用中的稳定性及其外壳防护等级较业内其它厂家的产品来说也有待提高……

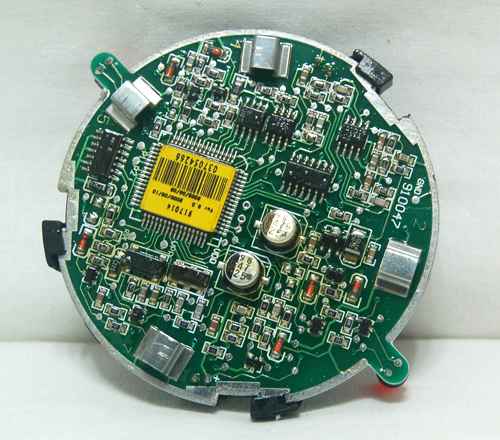

进口产品:安舍牌感烟探测器


  以上是国产火灾报警阵营内的主力军,我们再来看看进口火灾报警产品的特点,安舍火灾报警系统是世界最先进的安全防灾系统之一,拆开探测器一看果然很有内涵,其内部电路如图3所示,探测器有内置CPU,拥有对报警浓度作出自我检测功能及及时作出报警反应,这样可以避免探测器和控制器之间进行不必要的数据通讯,和传统国产的探测器相比,这种探测器对主机的依赖大大下降,减轻了主机的工作量,提高了整个系统的稳定性,真正实现了分布智能,另外进口品牌大多使用环形布线方式,虽在线路长度上面要比国产的树形总线要长,但是由于进口设备功耗极低(就普通探测器而言,为国产的一半),其线径可以大大缩小,当然进口探测器占据着高端市场,其价格相对国产探测器来说也是比较高的。

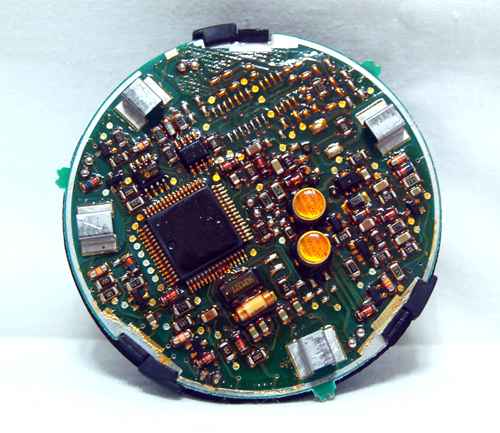

国产:JTY-GD-AHG992001新沃牌
感烟探测器

  在师傅那里我还看到了工艺及技术和安舍感烟探测器有异曲同工之处的火灾探测器,我还以为也是安舍一个系列的探测器,没想到师傅说这个是国产的,是西安一家名叫新沃科技的公司生产的,让我惊讶的是国内原来也有技术性这么强的火灾报警厂家,师傅说新沃科技原来是安舍在中国的合作伙伴,后来安舍退出了中国市场,安舍的先进技术在新沃的新产品中得以保留,新沃现在的环形总线技术、分布智能在国内同行业中都是具有相当的优势的。我们用两节9V电池带了一只探测器,喷了烟试了下,探测器可以正常报警,但是上面其它厂家的都不好实现,这就是所谓的分布智能。另外新沃科技的AHG9600系统采用windows操作界面,调试更简单;在新沃的系统中,设备可以自行编码大大减少了工程量,给实际施工带来了方便。在2008年,公安部对《火灾自动报警系统设计规范》(GB50116)进行了修改,修改后的规范对火灾报警系统的稳定性和可靠性作了更高的要求,新沃科技的产品的特点正可以满足新的国家规范。

  结合各个厂家感烟探测器,每个都有各自的优势。在新兴技术不断发展的今天,正是百花齐放、百家争鸣的时期。只有在不断变化市场大潮中树立新的技术优势才能更好的占据市场。
