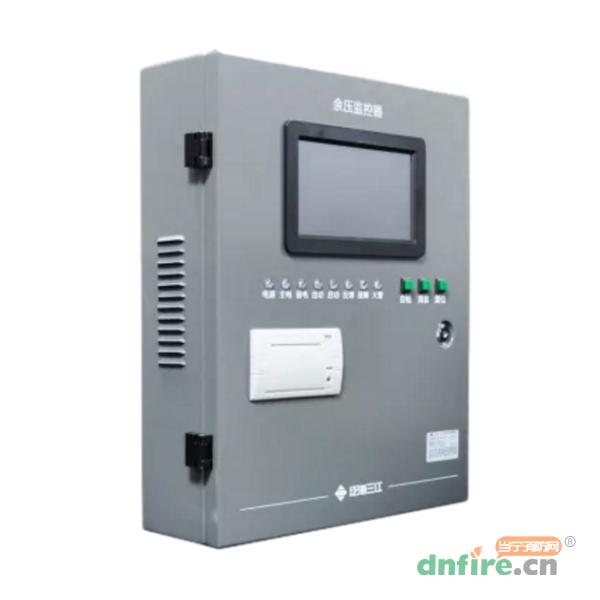

一、JB-QBL-YJ7902余压监控器产品特点

　　◎7″英寸电阻触摸屏，分辨率800*480；

　　◎无极性二总线通讯技术，每回路支持255点；

　　◎单机最大容量：2（回路）×255=510点；

　　◎标配微型打印机，即时打印系统各种事件；

　　◎可存10万条事件，通过配置软件读取并打印。

二、JB-QBL-YJ7902余压监控器技术参数

型号	JB-QBL-YJ7902
名称	余压监控器
品牌	泛海三江
工作电压	AC 220V/50Hz
备用电池	12V/7Ah×2节
容量	点数2回路,每回路255点
通讯方式	二总线（无极性）
工作环境温度	-10℃～+55℃
相对湿度	≤95%RH（40℃±2℃,无凝露）
安装方式	壁挂式
外形尺寸	340mm*430mm*127mm
执行标准	GB 16806-2006《消防联动控制系统》

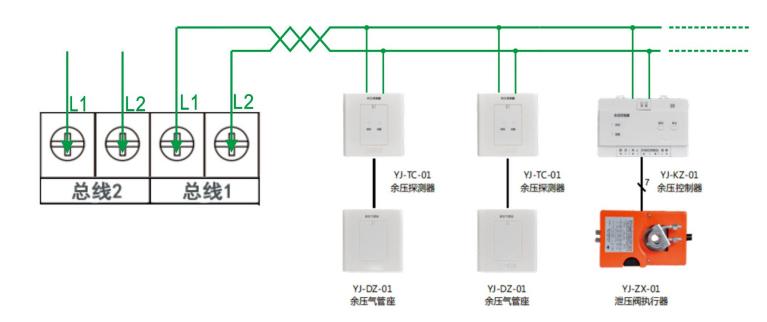

三、JB-QBL-YJ7902余压监控器接线示意图

四、JB-QBL-YJ7902余压监控器施工注意事项

　　1.监控器为壁挂式墙上安装，其主显示屏高度宜为1.5m-1.8m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m，且应安装牢固，不倾斜，安装在轻质墙上时，应采取加固措施。监控器机箱侧面散热孔（兼出音孔）必须无遮挡物，保证畅通。

　　2.引入监控器的电缆或导线，应符合：配线应整齐，不宜交叉，并应固定靠牢；电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易褪色；端子板的每个接线端，接线不得超过2根；电缆芯和导线，应留有不小于200mm的余量；导线应绑扎成束，导线穿管、线槽后应将管口、槽口封堵。

　　3.监控器的主电源应有明显的永久性标志，并应直接与消防电源连接，严禁使用电源插头。监控器与其外接备用电源之间应直接连接。

　　4.监控器接地应牢固，并有明显的永久性标志。且必须良好接地，对地电阻必须≤4欧。
