一、CH390EX隔爆型火灾声光警报器概述

　　CH390Ex隔爆型火灾声光警报器，是西安西核彩桥实业科技有限公司专门针对工业应用市场开发的一款防爆总线型声光警报装置，可为编码型警报器（可设置成非编码），直接应用于彩桥报警系统。

　　CH390EX隔爆型火灾声光警报器适用于安装在含有ⅡC级T6温度组别的爆作性气体环境场所，当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光警报器，发出声和光报警信号完成报警。警报器也可同其它探测器配合使用，达到简单的声光报警目的。警报器采用高亮LED发光管和超高音蜂鸣器，光清晰可视，声音青翠刺耳。

　　广泛应用于化工、石油、冶金、等领域，以限制危险能量进入具有爆炸性危险气体的环境。

　　该产品经国家防爆电气产品质量监督检验测试中心检验合格并取得防爆合格证书。

　　执行标准：

　　GB26851-2011《火灾声和/或光警报器》、

　　GB3836.1-2010《爆炸性环境第1部分:设备通用要求》、

　　GB3836.2-2010《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》。

二、CH390EX隔爆型火灾声光警报器使用安装接线

　　在确保安装电缆一切正常的情况下，打开探测器下盖。

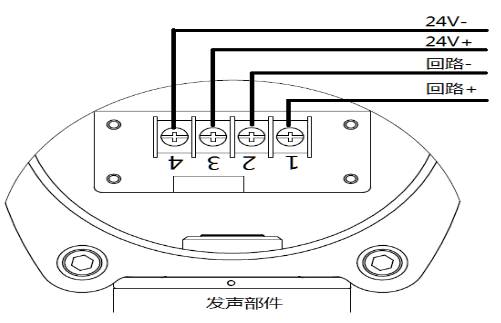

　　打开后可看到警报器内部四位端子块，按线路板端子丝印标示正确接线。(各端子功能如下)

　　注意：

　　此端子允许导线最大线径：2.5mm2,若导线为多股,则需扭成束。

　　接线时，注意极性。线路对地电阻≧20MΩ。

　　将火灾报警器回路+、回路-、24V+、24V-分别接入警报器接线端子回路+（1）、回路-（2）端子、24V+（3）端子、24V-（4）端子上，注意极性不得接反。

　　总线型系统中，由于受总线通信距离和回路压降影响，建议通信距离不要超过2000m，电源线采用线径1.5mm2以上铜芯电缆，通信线采用线径1.5mm2以上双绞铜芯电缆。所用电缆还应符合使用环境的其他要求，如阻燃、耐热、耐腐蚀等。

三、CH390EX隔爆型火灾声光警报器非编码设置

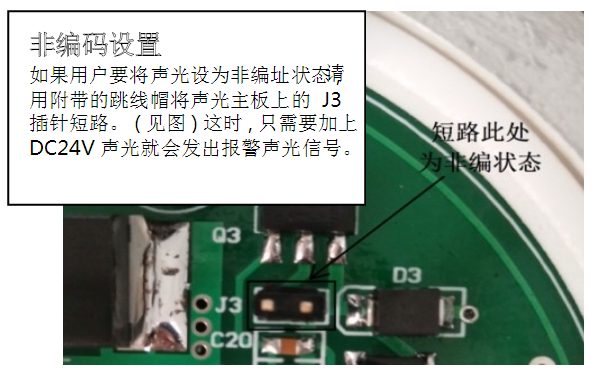

　　如果用户要将声光设为非编址状态,请用附带的跳线帽将声光主板上的J3插针短路。(见上图)这时，只需要加上DC24V声光就会发出报警声光信号。

四、CH390EX隔爆型火灾声光警报器技术参数

型号	CH390EX
名称	隔爆型火灾声光警报器
品牌	西核彩桥
工作电压	24VDC
工作电流	≤100mA
声响频率	1～1.1Hz
声响强度	75～115dB
闪光频率	1～1.1Hz
闪光强度	70Cd
压力范围	86kPa～106kPa
环境温度	-40℃～+80℃
环境湿度	0～95%RH，无凝水
信号总线传输距离	≤2000m
安装螺纹	G3/4(6")
外壳材质	铸铝
整机重量	2kg
防爆标志	ExdⅡCT6 Gb
防护等级	IP66
外形尺寸	187mm×146mm×110mm

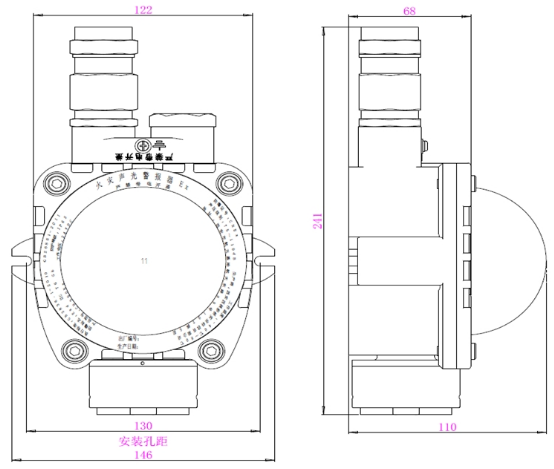

五、CH390EX隔爆型火灾声光警报器外观尺寸

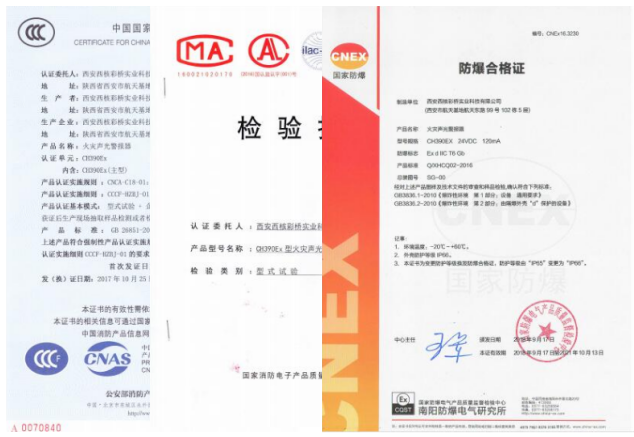

六、CH390EX隔爆型火灾声光警报器证书
