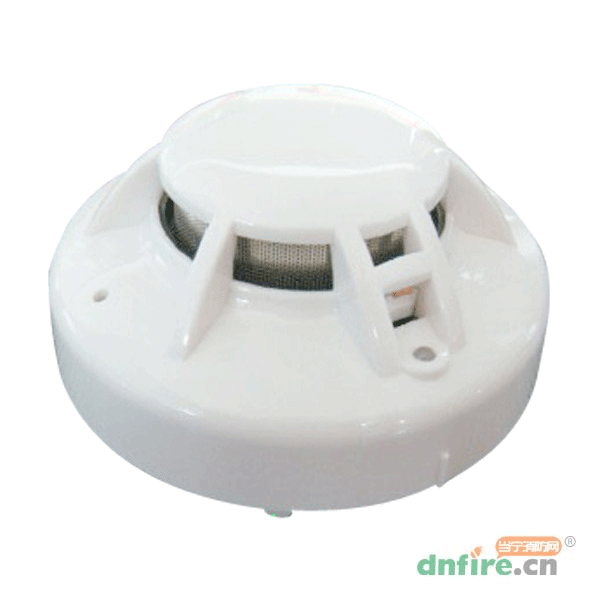

JTY-GD-DG311多线型烟温复合火灾探测器(以下简称探测器)适用于商场、宾馆、商店 、仓库、电机房等民用及工业场所的火灾预报警。探测器具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点。
注：探测器报警时将其两端的电压钳位在5V～11V之间。至于电流的大小则取决于控制器的限流情况，不允许直接用24VDC供电，否则探测器会因无限流电阻而烧坏。正常使用时与多线报警主机或卷帘门控制箱等设备配套使用。探测器报警后，需要通过断电的方式复位。

一. JTY-GD-DG311性能：
1.供电电源： DC9V～DC28V
2.电 流： 静态电流 ≤60uA
3.报警电流 ≤30mA
4.工作温度： -10℃～+50℃
5.相对湿度： ≤95%RH(40℃±2℃)
6.烟雾灵敏度：1.06±.26%FT.报警温度级别： A1R(下限54℃，上限65℃，定温57℃)
7.符合标准：GB4715-2005，GB4716-2005
8.重 量：155g

二. JTY-GD-DG311结构特征：
探测器外形及安装示意图。

　　







三. JTY-GD-DG311安装：

在天花板上相距60mm的位置上打两个直径5mm的安装孔, 用涨塞和螺钉固定探测器底座在天花板上。
注意：该产品不适宜在以下场所使用：
1.正常情况下有烟滞留的场所
2.有较大粉尘、水雾、蒸汽、油雾污染、
3.腐蚀气体的场所
4.相对湿度大于95%的场所
5.通风速度大于5m/秒的场所

四. JTY-GD-DG311 接线：
该探测器具有外接门灯的功能，当探测器报警后，除了本身的指示灯点亮外，同时点亮连接的门灯，尤其适合宾馆使用。

　　

接线说明：
1. 探测器的端子4，3是电源输入端(接线时不用区分极性)，其中端子2和端子3在探测器内部短连。
2. 端子5用于屏蔽电缆屏蔽层的连接。
3. 门灯可直接使用普通LED,探测器内部设有限流电阻。
4. 终端电阻的大小，根据配接的多线控制器而定。
5. 探测器需直接加24VDC测试时，必须加1KΩ的电阻限流。

底座接线完毕，将探测器按正确方向扣在底座上，压下后顺时针方向旋紧。接通电源即可工作。

五、 JTY-GD-DG311使用：
1. 探测器正常工作后，大约每隔5-6S闪亮一次，表示正常工作。
2. 测试：注 意： 测试前，应通知有关部门该感烟探测器系统将要进行维护，暂时停止工作。切断将进行维护区域的电源或系统的逻辑控制功能，以免造成不必要的报警联动。探测器在安装结束后或每次定期维护保养后必须进行测试。
烟雾测试：测试时，使用气溶胶发生器或在探测器的侧面手拿冒烟的木棍或棉线，并将烟轻轻地吹进探测器 (或同等效的加烟工具)，直至探测器报警(确认灯恒亮)。
温度测试：测试时，使用热吹风机距离探测器15CM以外对着热敏电阻吹，直至探测器报警(确认灯恒亮)。禁止使用明火直接烘烤探测器，以免烧毁探测器或发生火灾。
为了验证系统的报警功能，进行该种测试是必要的。
测试结束后，应及时通知有关部门该系统已工作。

六.  JTY-GD-DG311故障分析与排除：
1.不报警:检查是否有电源，或接线是否正确.
2.频繁误报警:可能传感器迷宫中积尘过多引起,用吸尘器清理迷宫(外部黑色塑胶部分)

七.  JTY-GD-DG311维护：
在使用过程中,如遇到使用故障,请尽快与供应商联系,不要私自拆卸修理,以免发生意外。
如长期不使用,必须拆下探测器,装入包装盒中,在通风干燥处存放。

八.  JTY-GD-DG311运输和储存：
根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定进行运输和储存。
运输储存过程中必须保持生产厂原包装及封印完整，并保证产品不受到剧烈冲击。
环境气温应避免剧烈变化。
装箱叠放高度不超过6层，拆箱后单件叠放高度不超过5层。
