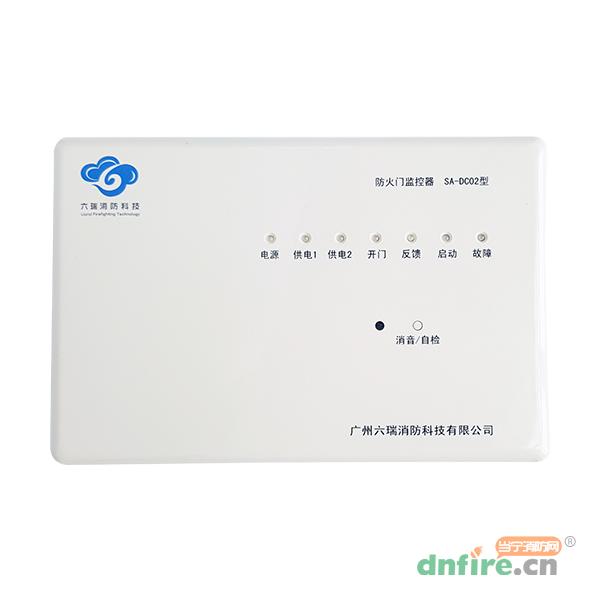

一、SA-DC02防火门监控器产品特点

　　防火门监控器可以用交流市电220V为防火门的联动闭门器或电磁门吸提供左右两个门的24V直流电源

　　配置了大容量锂离子聚合物电池，为停电提供足够的维持时间

　　后备电源具有过充过放电保护

　　为各种事件和操作提供了海量记录存储功能

　　具有灵活配置的通讯接口，可以根据需要选配不同的通讯模块

　　输入输出具有短路断路保护和检测功能

　　每个监控器都具有全球唯一识别码

　　主备电源无缝切换，当主电源停电后，后备电源自动无延时启动

　　利用网络可实现远程在线升级CPU程序及远程监控

　　防火门监控器接收到消防控制信号(可以是有源信号也可以是无源信号)后将由CPU顺序控制左右两扇防火门的关闭

　　防火门监控器有多种状态指示

　　防火门监控器通过蜂鸣器和指示灯可以快速诊断和标识故障状态

　　防火门监控器具有自检功能

　　绿色环保设计，极宽的电压适应范围和高效的电压转换，防火门监控器自身功耗极低

二、SA-DC02防火门监控器接线说明

　　①ACIN：交流电源输入。

　　②-DC+：直流24v电源输入。如果提供消防专用24v电源,可以接在这里作为备份电源。

　　③-FIRE+：消防信号输入。如果提供的是无源信号,需将J6跳针的1-2短路及3-4短路;如果提供的是有源信号,需将J6跳针的2-3短路并注意输入极性一致。

　　④GNDS1S2S3：GND是输入信号的地线；S1和S2分别是左右门的门状态输入，可以通过软件指定为开门到位或关门到位状态，当前默认为开门到位状态，S3为烟感信号输入。

　　⑤D9：电源指示灯。

　　⑥D6：左侧门和右侧门的门状态指示灯。

　　⑦-DOOR2+：输出控制端，顺序控制电磁门吸或电控闭门器的上电和断电。

　　⑧-DOOR1+：输出控制端，顺序控制电磁门吸或电控闭门器的上电和断电。

　　⑨-DCOUT+：为需要外接的警灯警笛提供直流电源供电。

　　⑩NC1NC2：报警输出端.当报警发生时，报警继电器动作，干接点最大允许1A电流通过。

　　⑪NCCOMNO：门状态输出。

三、SA-DC02防火门监控器技术参数

　　电源输入：AC90V-260V；

　　额定功率：20W；

　　熔断器规格：250V/0.3A；

　　闭门器供电电压：DC24V；

　　闭门器供电最大输出电流：150mA×2路；

　　输出保护电流：250mA/路；

　　后备电池标称电压：3.7V；

　　后备电池标称容量：10Ah；

　　充电电流：≤1500mA；

　　最长充电时间：<15H；

　　记录存储空间：50万条；

　　报警声压：65dB-85dB；

　　备电电池续航时间：≥3H；

　　主电/备电切换时间：0s（无缝切换）；

　　每路通讯总线最大防火门监控器数量：200台；

　　外形尺寸：235mm×155mm×50mm。
