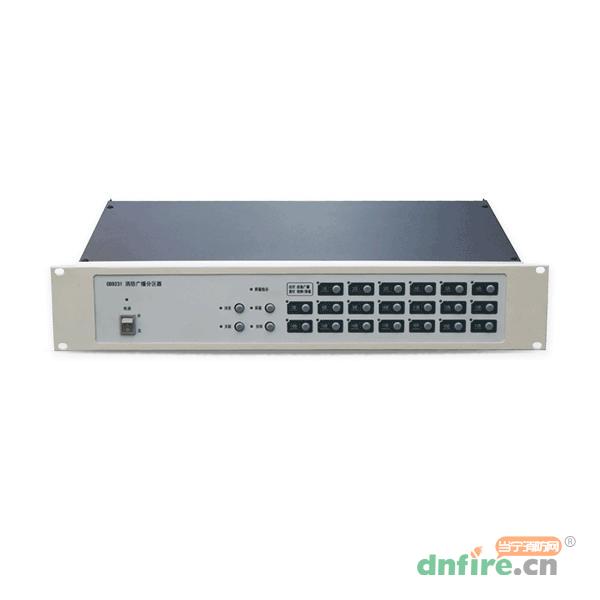

GB9231/20消防广播分区器
品       牌:
证       书:
价       格:
媒体价            ¥1728.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 GB4524B总线广播区域控制盘
 GB4524多线广播区域控制盘
 GST-GBFB-200广播分配盘

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

特别提醒:GB9231/20消防广播分区器现已停产,如需报价请联系客服。

GB9231/20消防广播分区器概述GB9231/20消防广播分区器参数GB9231/20消防广播分区器实拍

一、GB9231/20消防广播分区器概述:
(1)本机各功能单元采用MCU控制,并结合软硬件抗干扰技术,所以能适应各种复杂环境应用。
(2)音频功放输入为独立的两路,每路可扩展为10路输出,可通过面板按键选通也可通过扩展的串口接受报警控制器指令实现自动广播。可方便地应用于广播系统中实现分区控制。
(3)具有广播回路自动巡检功能,能实时地对各个广播回路实现短路和开路故障检测,并报告结果。
(4)显示器采用双色LED指示灯用于指示广播及故障状态;按键采用轻触式按键键。
(5)具备电源防反接功能以及自检功能,能对显示、发声器件进行检测。
(6)继电器触点输出,也可用于其他使用无源触点控制的应用。
(7)执行标准:《消防联动控制系统GB 16806-2006》。
(8)通过公安部消防产品合格评定中心CCCF认证。


二、GB9231/20外形结构及功能:

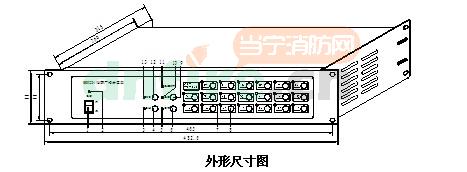

1)外形尺寸

GB9231/20消防广播分区器

面板功能说明:
(1) 电源开关。
(2) 电源指示灯:电源接入时,电源指示灯点亮(绿色)。
(3) 自动指示灯:当指示灯(绿色)常亮时表示处于自动状态,此时分区器能接受控制器指令。
(4) 自动按键:  该按键用于选择当前分区器是否处于自动接收控制命令状态。
(5) 自检指示灯:该灯亮,表示处于自检状态。
(6) 自检按键:轻按【自检】键,开始对指示器件和报警声器件进行检查,检查完毕后自动退出。
(7) 回路指示灯:应急广播,单路广播指示灯(红色)常亮表示处于应急广播状态;
短路故障,单路故障指示灯(黄色)闪亮并伴有故障声提示;
开路故障,单路故障指示灯(黄色)常亮并伴有故障声提示。
(8) 回路按键:用于打开或关闭回路应急广播。
(9) 屏蔽按键:轻按【屏蔽】键,进入屏蔽设置状态,此时指示灯(绿色)被点亮;通过操作单路按键可以改变单路屏蔽状态,并有指示灯(黄色)提示,指示灯常亮表示该路被屏蔽;设置完成后,再次按下【屏蔽】键,退出屏蔽设置状态,并保存结果。
(10) 屏蔽设置指示:进行屏蔽设置时,该指示灯点亮。
(11) 屏蔽状态指示:当有广播回路被屏蔽时,该指示灯(黄色)点亮。
(12) 消音按键:轻按【消音】键后,消音指示灯(绿色)点亮,此时故障音停止。
(13) 消音指示:该灯亮表示处于消音状态。

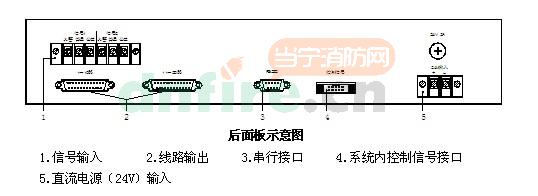

2)后面板:



GB9231/20消防广播分区器

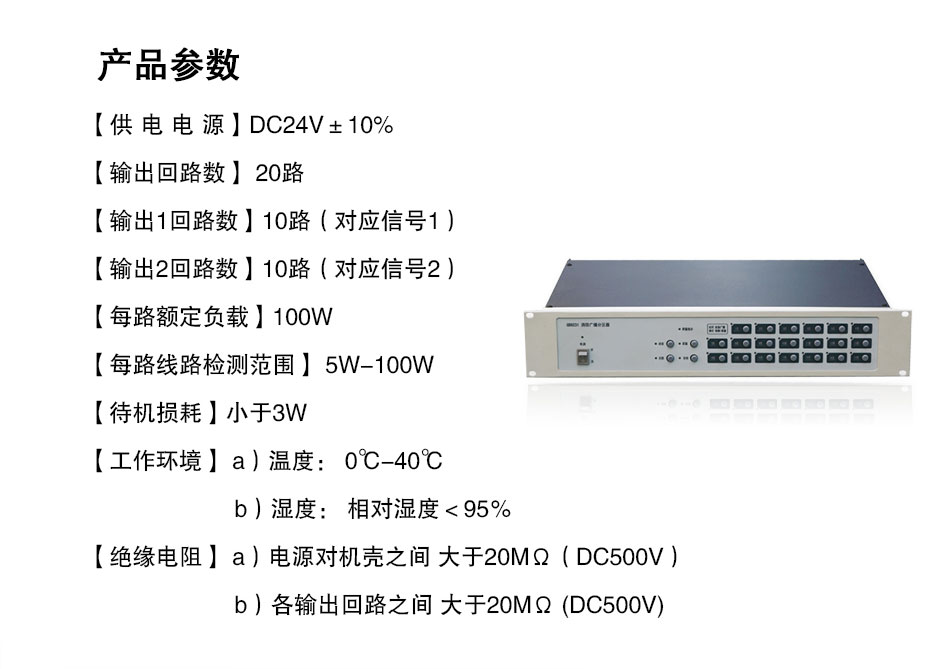

三、GB9231/20技术指标:
(1)供电电源: DC24V±10%
(2)输出回路数: 20路
(3)输出1回路数: 10路(对应信号1)
(4)输出2回路数: 10路(对应信号2)
(5)每路额定负载: 100W
(6)每路线路检测范围: 5W-100W
(7)待机损耗: 小于3W
(8)工作环境: a)温度: 0℃-40℃
        b)湿度: 相对湿度<95%
(9)绝缘电阻: a)电源对机壳之间 大于20MΩ(DC500V)
b)各输出回路之间 大于20MΩ (DC500V)


四、可选配件:并口电平转串行接口模块
该模块是为了满足工程现场临时需求而开发的,模块可以由报警控制器控制,这样也可以通过报警控制器编程实现消防联动,而不用考虑通讯协议。它包含两部分:控制模块和控制信号线。当现场使用的控制器无法直接通过GB9231串口进行通讯时,可选用该转换模块通过外部输入电平的变化实现对单路的控制,如想打开第1分区广播,可对模块的输入接口中第1路控制线(红色)与公共端之间施加24V电平,分区器接收到信号后自动打开第1路广播;电平撤消后,广播自动关闭。

商品属性
[品牌] 泰和安
[型号] GB9231/20
[名称] 消防广播分区器
[工作电压] DC24V
[环境温度] 0℃~+40℃
[环境湿度] ≤95%,不结露
[别名] 消防广播分配盘
