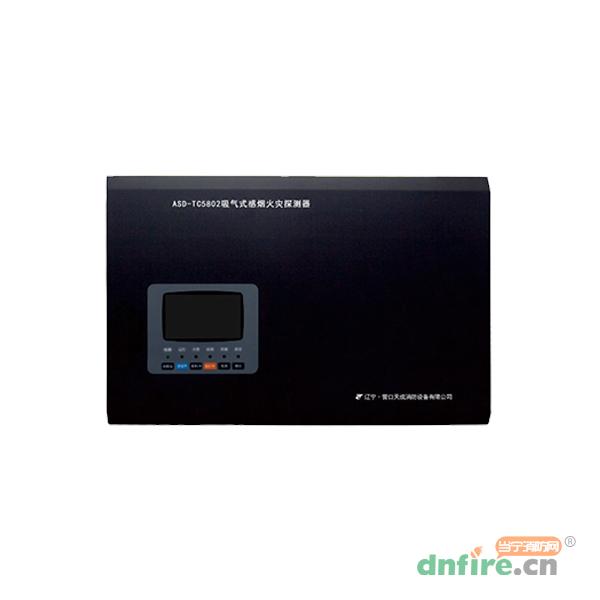

ASD-TC5802吸气式感烟火灾探测器
品       牌:
证       书:
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

 一、ASD-TC5802吸气式感烟火灾探测器产品描述

  ASD-TC5802吸气式感烟火灾探测器是我公司充分调研消防市场需求,总结多年消防工程经验,设计开发的新一代报警探测器。

  本探测器采用壁挂式结构、模块化设计,具有功能强、可靠性高、配置灵活的特点。系统采用彩色汉字液晶显示,可储存、查看系统所有报警、故障及各类操作的汉字信息,是消防工程的最佳选择。具有语音提示功能,当有火警或故障发生时,扬声器发出对应的语音。

  1.功能强、可靠性高

  本探测器采用先进的双光源技术和微处理器控制技术,结合高端烟雾采样探测报警装置,实现高灵敏度报警。

  本探测器用于火灾初期(过热、阴燃、或低热辐射与气溶胶生成阶段)的早期探测报警,报警时间比传统的火灾探测提前好几个小时,从而尽可能的减少火灾损失。

  2.彩色汉字菜单式显示界面

  本探测器采用全汉字菜单式显示界面,显示清晰直观,使用简便,通过简单的操作就可实现系统提供的多种功能。

  3.灵活的模块化结构和多种功能配置选择

  本控制器由各类功能模块组成,功能模块采用拔插式结构,配置灵活方便,安装简便,系统调试维护或者后期扩容非常轻松。

  4.应用场所

  业务不能中断的场所:通信设施、金融数据中心、电力设施、广电设施、公共交通、指挥中心

  高大空间:中庭、室内场馆、剧场、会议中心、物流库、高架库、仓库、厂房  高空气流量的场所:如电信机房、无尘室等

  大面积的空阔场所:如仓库、厂房、展览大厅等

  需要进行隐蔽探测的场所:如文化/遗产建筑等

  环境条件恶劣的场所:烟草、化工行业、冷藏库、造纸厂、危险区域

  需要进行火灾早期探测的关键部门:银行数据中心、电力部门的变配电室、机场的控制塔等

  防爆、强电磁和强辐射场所:军火库、油库、化工设施、加速器、微波室、电视发射塔等。

 二、ASD-TC5802吸气式感烟火灾探测器结构

  探测器典型配置及结构

  探测器采用壁挂式结构安装,标准配置包括探测器、电源箱及空气采样管等。

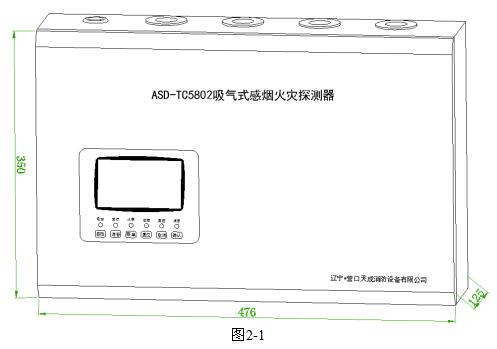

  ASD-TC5802吸气式感烟火灾探测器外形尺寸如下图2-1:

ASD-TC5802吸气式感烟火灾探测器

  探测器面板说明

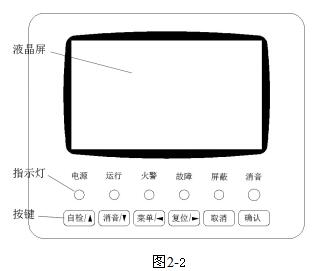

  显示操作区面板主要由液晶屏、指示灯及按键组成。探测器的面板如下图2-2所示:

ASD-TC5802吸气式感烟火灾探测器

  指示灯说明

  电源:绿色,当探测器电源接通时,此灯常亮。

  运行:绿色,当系统运行时,此灯闪亮。

  火警:红色,当探测器检测到有火警发生时,此灯常亮。

  故障:黄色,当探测器本身出现故障,或检测到空气采样管有故障时,此灯常亮。

  屏蔽:黄色,当探测器发生故障时,可将它屏蔽掉,待修理或更换后,再利用解除屏蔽功能将设备恢复。屏蔽功能设置为允许时,此灯常亮。

  消音:绿色。当探测器发出警报声或故障声时,按“消音”键消音,指示灯常亮,扬声器终止发声。有新的警报或故障发生时,消音指示灯熄灭,再次发出警报声或故障声。

  按键说明

  自检:在待机界面时按下,可进行面板所有指示灯、液晶屏自检;在菜单界面时按下,表示数字增加。

  消音:在待机界面时按下,可关闭报警声或故障声;在菜单界面时按下,表示数字减小。

  菜单:在待机界面时按下,进入菜单设置界面;在菜单界面时按下,表示光标左移。

  复位:在待机界面时按下,探测器复位;在菜单界面时按下,表示光标右移。

  取消:返回上一界面。

  确认:保存或进入光标所在界面。

  探测器对外接线端子说明

  -24V+、E:DC24V接线端子及接地端子。

  火警1:继电器输出,可设置为常闭触点或常开触点。

  火警2:继电器输出,可设置为常闭触点或常开触点。

  火警3:继电器输出,可设置为常闭触点或常开触点。

  火警4:继电器输出,可设置为常闭触点或常开触点。

  气流故障:继电器输出,可设置为常闭触点或常开触点。

  电源故障:继电器输出,可设置为常闭触点或常开触点。

  烟室污染:继电器输出,可设置为常闭触点或常开触点。

  故障:继电器输出,可设置为常闭触点或常开触点。

  C+、C-:探测器组网CAN总线,有极性。

  A1、B1:RS485接线端子,A1为485的A端,B1为485的B端(可选择)。

  A2、B2:RS485接线端子,连接电源箱。A2为485的A端,B2为485的B端。

  L1、L2:无极性回路信号总线端子。



三、ASD-TC5802吸气式感烟火灾探测器技术参数

工作电压

总线电压:24V,允许范围16V~28V

电源:DC24V,允许范围DC20V~DC28V

工作电流 总线:监视电流≤0.6mA,报警电流≤0.6mA
继电器输出 1A/24VDC;1A/120VAC
执行标准 GB15631-2008
联网方式 回路通讯,RS-485,CAN总线
信息存储量 火警记录999条,运行、故障记录999条
单管最大采样长度 100米
采样回路数目 4个
工作温度范围 -10℃~55℃
工作湿度范围 相对湿度10%~95%,不凝露
外形尺寸 476mm×125mm×350mm(长×宽×高,宽度为不含进出气管的尺寸)
外壳材质 金属
IP防护等级 IP30



了解更多吸气式感烟火灾探测器 销售热线:400-003-0119



商品属性
[型号] ASD-TC5802
[名称] 吸气式感烟火灾探测器
[工作电源] 电源:DC24V,允许范围DC20V~DC28V
[环境温度] -10℃~+55℃
[环境湿度] 10%~95%RH(不结露)
[尺寸] 476mm×125mm×350mm(长×宽×高,宽度为不含进出气管的尺寸)
[防护等级] IP30
[类别] 感烟探测器
[工作电压] 总线电压:24V,允许范围16V~28V
[监视电流] ≤0.6mA
[报警电流] ≤0.6mA
[壳体材料和颜色] 金属
[品牌] 营口天成
