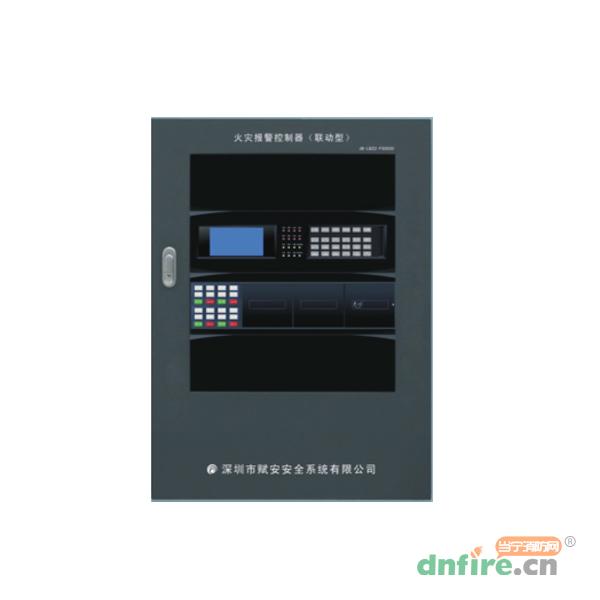

一、FS5020火灾报警控制器简介
JB-QBZ2-FS5020火灾报警控制器（以下简称FS5020)满足国家标准GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》的相关要求
FS5020是专为中型工程设计的智能火灾报警控制器，适用于酒店、住宅、医院、工业厂房、娱乐场所等工业及民用建筑
FS5020有1~4个回路，单机最大容量1600个地址，每回路地址总数400，探测器或模块最大地址数为250
二、FS5020火灾报警控制器特点
32位工业级嵌入式CPU
分布智能系统构架，局部故障不影响系统工作
强大的现场编程功能，调试开通快捷、方便
高可靠的全数字总线通讯协议
非破坏性总线信息仲裁技术
双校验和即时交互式校验通讯技术
自动ID识别技术
地址群集技术
强大的总线过流，过压和过载保护功能
采用隔离电源供电技术，显示丰富、全面
配微型热敏打印机
可分别记录超过6500条火警和全部事件，掉电不丢失
内置中文输入，任一设备位置中文描述，方便火警定位
独特的外部线路保护功能，可将意外接线错误造成的损失降到最低
可选配多种通讯接口
RS485接口连接火灾显示盘FX02，气体控制器FS5092、消防广播等RS485设备
RS232接口连接消防控制室图形显示装置
CAN接口连接网络构成大型火灾报警及消防联动控制系统
加装总线驱动器AFN-ZJ02，总线长度可达5km
SMT生产工艺，防潮、防尘、防腐能力强
结构化设计，19英寸标准面板，扩展和维护方便
三、FS5020火灾报警控制器产品容量选择
FS5020采用19英寸标准面板式结构机箱，容量及机箱选择如下表
| 产品代码 |
每回路最多地址数 |
总地址数 |
机箱形式 |
| FS5020/100 |
100 |
100 |
12U壁挂，立柜，琴台 |
| FS5020/200 |
200 |
200 |
12U壁挂，立柜，琴台 |
| FS5020/300 |
300 |
300 |
12U壁挂，立柜，琴台 |
| FS5020/400 |
400 |
400 |
12U壁挂，立柜，琴台 |
| FS5020/500 |
400 |
500 |
12U壁挂，立柜，琴台 |
| FS5020/600 |
400 |
600 |
12U壁挂，立柜，琴台 |
| FS5020/700 |
400 |
700 |
12U壁挂，立柜，琴台 |
| FS5020/800 |
400 |
800 |
12U壁挂，立柜，琴台 |
| FS5020/900 |
400 |
900 |
12U壁挂，立柜，琴台 |
| FS5020/1000 |
400 |
1000 |
12U壁挂，立柜，琴台 |
| FS5020/1200 |
400 |
1200 |
12U壁挂，立柜，琴台 |
| FS5020/1400 |
400 |
1400 |
12U壁挂，立柜，琴台 |
| FS5020/1600 |
400 |
1600 |
12U壁挂，立柜，琴台 |
四、FS5020火灾报警控制器产品主要技术指标
| 项目 |
规格 |
| 产品名称 |
火灾报警控制器 |
| 产品代号 |
FS5020 |
| 检测型号 |
JB-QBZ2-FS5020 |
| 执行标准 |
GB4717-2005《火灾报警控制器》GB16806-2006《消防联动控制系统》 |
| 结构型式 |
壁挂式800×600×190（单位：mm）（立柜和琴柜为用户定制产品） |
| 重量 |
标准壁挂12kg（4回路、含两节电池） |
| 主电源 |
AC187V~242V、50Hz（±1Hz） |
| 备用电池 |
DC12V 7Ah电池2节 |
| 开关电源 |
DC30V4A开关电源 |
| 使用环境 |
0℃~50℃，10%~95%（RH） |
| 总线参数 |
总线电压：18V~28V,驱动电流：700mA |
|
总线1.5km(截面积≥1.5mm²），总线1.0km（截面积≥1.0mm²）
回路地址数超过250小时，需采用2.0mm²以上的导线
每级总线驱动器可延长2km,最多3级，总线长度可达6km
|
| 单回路的最大地址数：400（探测器、模块地址数不超过250） |
| 显示盘 |
火灾显示盘FX02，RS485接口，最大1级，最多32台
火灾显示盘FX01.总线接口，占用模块地址，仅接收本回路火警信息
|
| 外设通讯口 |
RS232接口一个，接消防控制室计算机图形显示装置
RS232接口一个，接消防控制室计算机图形显示装置
CAN接口一个，联网
|
| 打印机 |
微型热敏打印机 |

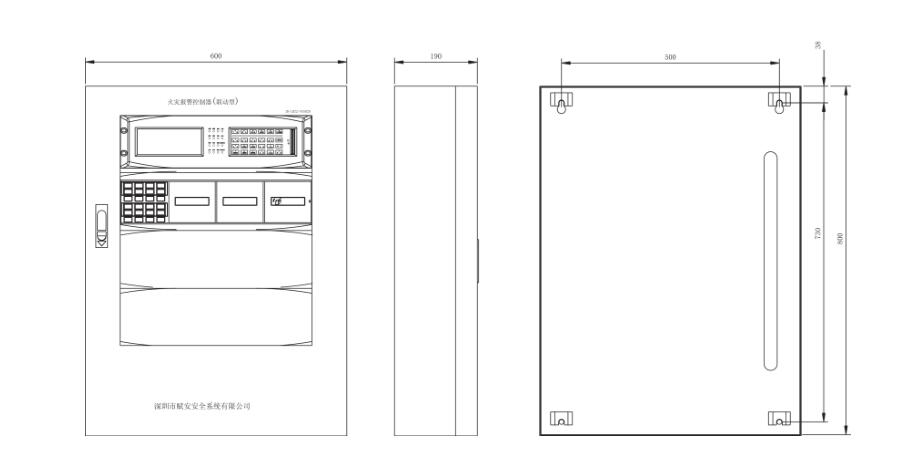

五、FS5020火灾报警控制器产品外形尺寸和安装尺寸
六、FS5020火灾报警控制器总线端子板接线说明
