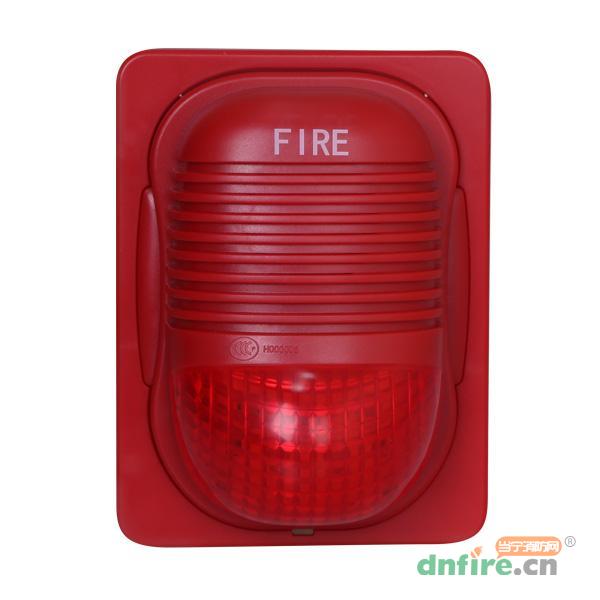

一、GST-HX-M8503火灾声光警报器概述

　　GST-HX-M8503火灾声光警报器是一种安装在现场的声和光报警设备，由消防控制中心的火灾报警控制器启动。启动后警报器发出强烈的声和光报警信号，以达到提醒现场人员注意的目的。
警报器功耗低、寿命长；火警声报警，声音洪亮清晰，能够在远距离的情况下提醒现场人员；报警光显示醒目。

二、GST-HX-M8503火灾声光警报器技术参数

　　（1）工作电压：

　　总线电压：总线24V

　　电源电压：DC24V

　　（2）监视电流：

　　总线电流≤0.5mA

　　电源电流≤2mA

　　（3）动作电流：

　　总线电流≤2mA

　　电源电流≤60mA

　　（4）线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接

　　（5）声压级≥85dB（正前方3m水平处（A计权））

　　（6）闪光频率：1.0Hz～1.5Hz

　　（7）变调周期：4（1±20％）s

　　（8）声调：火警声

　　（9）使用环境：

　　温度：-10℃～+50℃

　　相对湿度≤95%，不结露

　　（10）外壳防护等级：IP30

　　（11）外形尺寸：106mm×142mm×62mm

三、GST-HX-M8503火灾声光警报器结构特征、安装与布线

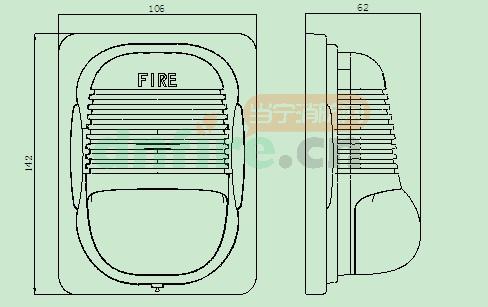

　　 GST-HX-M8503型警报器外形示意图如下图：

　　安装方法：

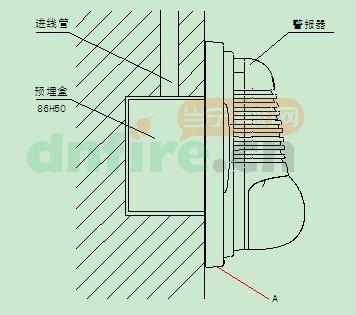

　　（1）声光警报器采用明装方式，在普通高度空间下，以距顶棚0.2m处为宜，安装方式下图所示。

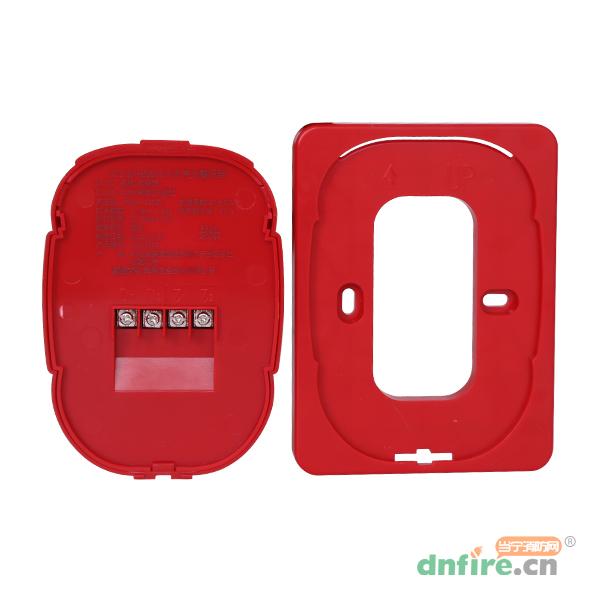

　　（2）安装时，先用两个螺钉将警报器后壳固定在墙上的86H50型预埋盒上（注意警报器后壳“UP”及箭头朝上）。

　　（3）从警报器后壳的进线孔中穿入电缆接在相应端子上，然后将警报器前壳上部塞入警报器后壳，再将警报器前壳下方按入警报器后壳中。

　　（4）拆卸时，用一字螺丝刀从警报器后壳下方“A”处缺口插入，向下用力撬动，即可将警报器前壳拆下。

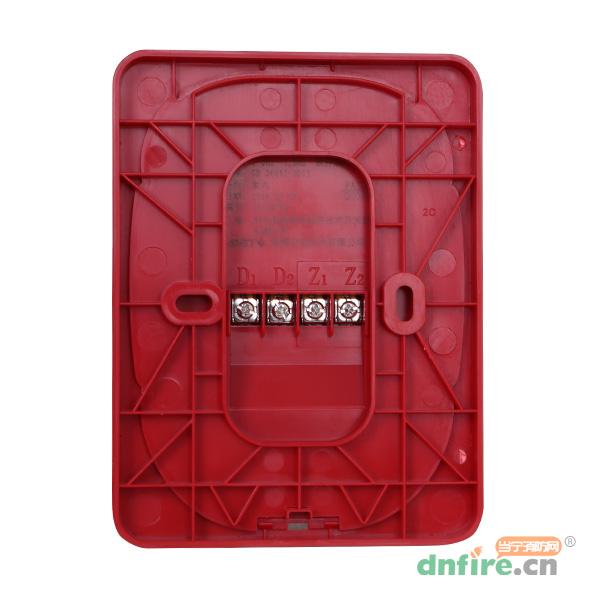

　　警报器接线端子示意图如下图所示：

　　其中：

　　Z1、Z2：控制器信号总线，无极性；

　　D1、D2：接DC24V电源，无极性；

　　布线要求：信号总线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm²；电源线D1、D2采用阻燃BV线，截面积≥1.5mm²。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾（GST）
[型号]	GST-HX-M8503
[名称]	火灾声光警报器
[工作电压]	DC24V
[工作电流]	总线电流≤2mA 电源电流≤60mA
[环境温度]	-10℃～+50℃
[环境湿度]	≤95%，不结露
[尺寸]	106mm×142mm×62mm
[防护等级]	IP30
[使用类别]	通用
[声调]	火警声
[编码方式]	编码
[别名]	GST-HX-M8503编码声光
