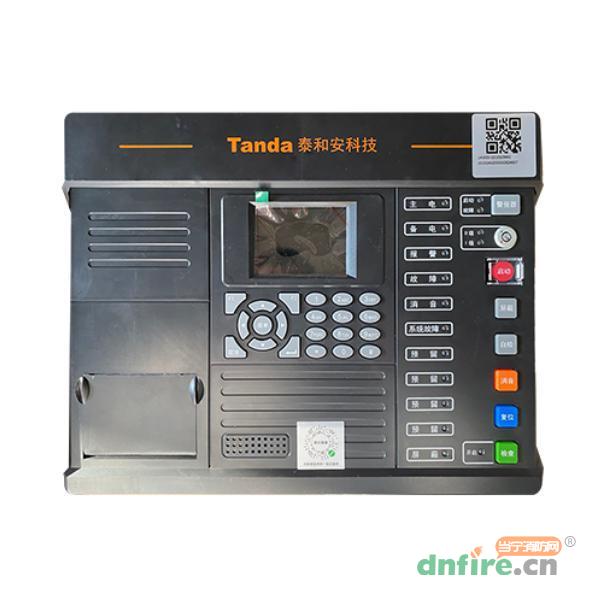

一、TR3200气体浓度监控器概述

　　TR3200是一款气体浓度监控器。TR3200气体浓度监控器为壁挂式结构，模块化设计，具有功能强、可靠性高、配置灵活的特点。监控器采用2.8寸TFT彩色液晶屏，全汉字操作及提示界面，可选配打印机模块，最大设计容量为单回路242个地址点，可与泰和安生产的各类可燃气体探测器、模拟量型探测器及控制模块相连，且具有全面的现场编程能力。

二、TR3200气体浓度监控器功能特点

　　◎液晶界面显示。监控器标配2.8寸TFT液晶屏，中文菜单显示，清晰直观，通过简单操作即可实现系统的各种功能；

　　◎外控输出点。监控器配有2个常开报警输出点，当有报警信息后，两路常开报警输出点闭合，同时还有1路12V电平输出点，报警后对外提供12V电源输出；

　　◎配有模块式开关电源。监控器选用的模块式开关电源转换效率高，自带主、备电切换和精确的充放电管理功能，同时具有输入过压保护、输出短路保护、备电反接保护等功能。

三、TR3200气体浓度监控器技术参数

型号	TR3200
名称	气体浓度监控器
品牌	泰和安
主电电源	AC220V（范围187V～242V），50Hz
最大工作电流	0.5A
备用电源	12.8V 4Ah
总线电压	DC24V
总线电流	500mA
DC24V输出	800 mA
容量	最多可配接242个总线设备
输出接口	2个无源触点，1个有源输出（DC12V）
液晶屏	2.8英寸TFT液晶屏，320×240分辨率
打印机	微型热敏打印机(选配)
外壳防护等级	IP30
使用环境温度	0℃～+40℃
相对湿度	≤95%RH，不凝露

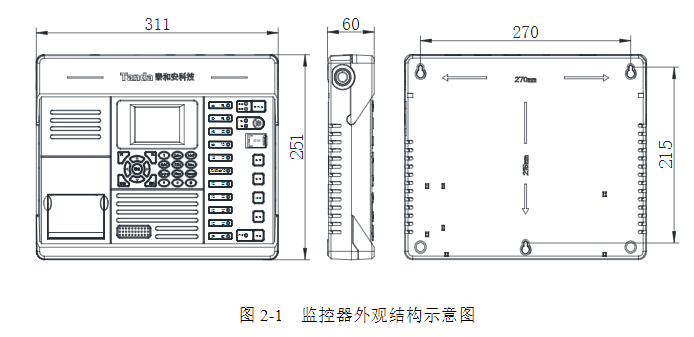

安装孔距	水平间距270mm，垂直间距215mm
重量	1.95kg
外形尺寸	311mm×60mm×251mm

四、TR3200气体浓度监控器接线说明

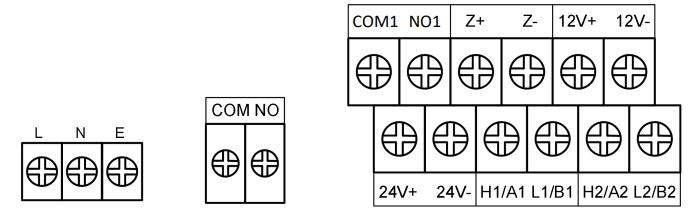

　　打开监控器上侧的接线翻盖露出接线端子，监控器对外接线端子示意图如图所示。

监控器对外接线端子示意图

　　其中：

　　L、N、E：交流220V输入端子；

　　COM、NO：常开触点输出；

　　COM1、NO1：常开触点输出；

　　Z+、Z-：回路总线输出端子；

　　12V+、12V-：DC12V电源输出端子(报警时输出)；

　　24V+、24V-：DC24V输出端子；

　　H1/A1、L1/B1，H2/A2、L2/B2：预留输出端子。
