海湾安全技术有限公司双电源切换装置使用说明

海湾安全技术有限公司:双电源切换装置,安装使用说明书(Ver1.01,2015.01)

  1、海湾安全技术有限公司:双电源切换装置,概述:

  AC-AC双电源切换装置(简称为切换装置),适用于交流50/60Hz、额定工作电压AC1000V以下、额定工作电流至16A的一相两线的双路供电电网中,自动将一个或多个负载电路从一个电源接至另一个电源,以保证负载电路的正常供电。

  符合标准:GB/T14048.11。

  2、海湾安全技术有限公司:双电源切换装置,功能:

  自动控制、自投自复。

  同时具备手动控制常用、备用电源切换功能。

  本地及远程常用、备用电源在线及工作指示。

  3、海湾安全技术有限公司:双电源切换装置,技术指标:

  输入电源:额定电压≤AC1000V、工作频率50/60Hz;

  额定电流:≤16A

  开关极数:一相两极

  控制方式:自动控制、自投自复

  切换时间:<3s

  使用环境

  周围空气温度:-5℃~+40℃,周围环境24小时平均值不超过+35℃

  大气条件:最高温度+40℃时相对湿度不超过50%,较低温度时允许有较高的相对湿度,例如+20℃时为90%。

  海拔:安装地点的海拔不超过2000m;

  使用类别为Ⅳ类,倾斜度不大于±23℃.

  电器级别:CB级,带过载及短路保护

  污染等级:3级

  外形尺寸:长400mm×宽320mm×厚150mm

  壁挂安装方式,支持背面进线和下进线方式。

  尺寸:300mm

  符合标准:GB/T14048.11《低压开关设备和控制设备第6部分:多功能电器第1篇:自动转换开关电器》

  4、海湾安全技术有限公司:双电源切换装置,结构特征及配置说明:

  切换装置典型配置包括:切换开关、端子排等。

  4.1、海湾安全技术有限公司:双电源切换装置,外观及面板说明

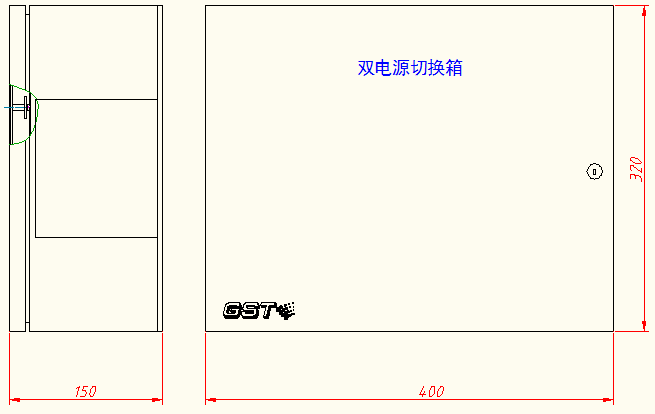

  切换装置外观示意图如图4-1所示。

海湾安全技术有限公司

  图4-1

  4.2海湾安全技术有限公司:双电源切换装置,内部结构说明:

  切换装置打开箱门后的示意图如图4-2所示。

海湾安全技术有限公司

  图4-2

  4.3海湾安全技术有限公司:双电源切换装置,外接端子说明:

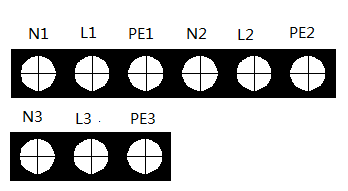

  切换装置外接端子如图4-3所示。

 海湾安全技术有限公司

  图4-3

  其中:

  N1、L1、PE1:常用电源输入接线端子。

  N2、L2、PE2:备用电源输入接线端子。

  N3、L3、PE3:负载接线端子。

  4.4海湾安全技术有限公司:双电源切换装置,布线要求:

  电源线应选取符合供电电源规格的绝缘电缆,例如供电电压为市电AC220V/50Hz、额定电流为3A,应选取耐压750V以上、额定电流10A的标准三相电源绝缘线。

  接地线宜用截面积≥4mm2的铜导线,接地电阻应小于4Ω。

  5、海湾安全技术有限公司:双电源切换装置,安装与调试:

  5.1海湾安全技术有限公司:双电源切换装置,安装:

  5.1.1开箱检查

   检查装箱单的内容是否与订货配置相符,核对无误后再对切换装置外观进行必要的检查。检查中如发现有不符合要求的情况请与供应商联系。

  5.1.2内部配置及连接状况检查:

   参照本说明书第4章的介绍对内部配置进行检查,若发现连接线有脱落、与说明书介绍不符合或标识不清等情况,请与供应商或海湾公司技术服务部联系。

  5.1.3安装方法:

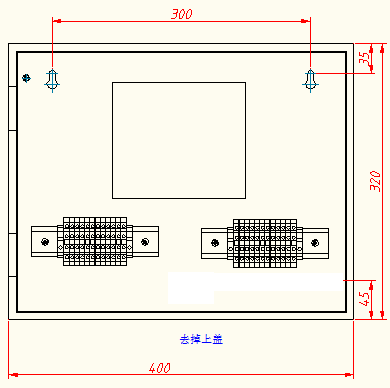

  切换装置采用壁挂式安装,安装尺寸如图5-1所示。用2个M6的膨胀螺栓将其固定在牢固的墙壁上。

  海湾安全技术有限公司

  图5-1

  5.2海湾安全技术有限公司:双电源切换装置,调试:

  5.2.1海湾安全技术有限公司:双电源切换装置,设备接线:

  切换装置及外部设备检查完毕后,如各项测试均符合要求,将外部电源、负载设备与切换装置按照4.3节接线说明进行正确的连接。

  5.2.2海湾安全技术有限公司:双电源切换装置,调试步骤:

  接线完成后,经过仔细检查无误便可以进行开机调试了,调试参照以下步骤:

  5.2.2.1工作模式确认:

  断开常用、备用电源供电。

  打开切换装置箱门,查看内部切换开关面板上的“自动”、“手动”设置开关,应打到“自动”侧;切换开关面板上的旋钮箭头应旋至“ONN”档位。

  确认完毕上述设置,切换装置即可正常使用。

  5.2.2.2切换测试:

  常用、备用电源同时供电,查看箱内切换开关面板指示灯,“Un”、“Non”、“Ur”指示灯应常亮,“Ron”指示灯应熄灭;测量“N3”、“L3”线间电压,应和常用电源电压一致。

  断开常用电源供电,查看箱内切换开关面板指示灯,“Ur”、“Ron”指示灯应常亮,“Un”、“Non”指示灯应熄灭;测量“N3”、“L3”线间电压,应和备用电源电压一致。

  恢复常用电源供电,查看箱内切换开关面板指示灯,“Un”、“Non”、“Ur”指示灯应常亮,“Ron”指示灯应熄灭;测量“N3”、“L3”线间电压,应和常用电源电压一致。

  注:常用、备用电源切换时间应小于3s,切换开关面板上的旋钮旋至相应档位后,再测试“N3”、“L3”线间电压。

  5.2.3海湾安全技术有限公司:双电源切换装置,调试完毕系统运行:

  调试完毕,功能正常后,切换装置即可开始运行。

  5.2.4常用、备用电源远程指示调试说明

  6、海湾安全技术有限公司:双电源切换装置,注意事项:

  为保证安全,切换装置必须正确接地。

  切换装置只能由专业技术人员进行维护和维修。

  切换装置属精密电子产品,需专人管理,严禁他人随意触动。

  海湾安全技术有限公司负责切换装置的保修,发现问题请及时和我公司技术服务部联系,用户不得自行拆开或维修,否则后果自负。
