SSDH-S612剩余电流式电气火灾监控探测器工作原理

  SSDH-S612剩余电流式电气火灾监控探测器作为电气火灾监控系统信号处理的中继部分,能通过对信号的智能分析处理,监控互感器的状态发出报警等信息,本文主要介绍的SSDH-S612探测器的工作原理。

  SSDH-S612电流探测器内部电路由单片机、数据存储器、人机对话电路、回路接口电路、多机通讯接口电路等组成,单片机功能强,指令丰富,是广为应用的优秀芯片;人机对话电路主要是由按键输入电路、显示驱动电路、指示灯显示电路及数码管显示电路组成,通过这些电路可设定电流互感器的火灾报警阈值,显示测量的电流值,指示电流互感器的状态(即故障状态、火灾报警状态、正常工作状态),回路接口电路可接收处理下级终端电流互感器传递过来的信号,多机通讯接口电路可将本机下级终端每只电流互感器的信息(包括电流值、互感器状态)发送给上级SSDH-J610型电气火灾监控设备。

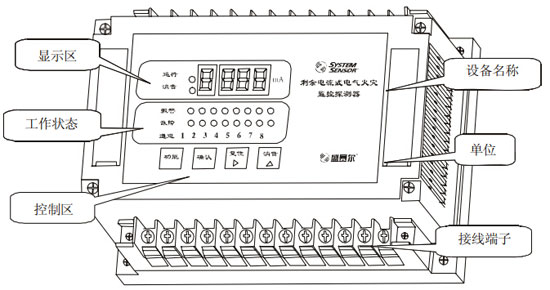

SSDH-S612剩余电流式电气火灾监控探测器

  SSDH-S612电流探测器循环采集下级终端电流互感器传递过来的信号,当判断出电流互感器故障时,与此相应的故障指示灯就会点亮,并且蜂鸣器发出断断续续的鸣叫声,直到故障排除或值班人员通过“复位”键手动消除后,故障指示灯才会熄灭;当判断出互感器电流值超出火灾报警阈值时,电流探测器就会发出声、光报警信号,值班人员按“消音”键消除音响,然后按电流探测器指示的通道到现场进行相应处理,在现场情况未处理完毕之前,若再有其他通道互感器的电流值超出火灾报警阈值时,音响就会继续响,同时该通道的指示灯点亮,现场情况处理完毕,值班人员需通过按“复位”键,才能使电流探测器恢复到正常工作状态。
